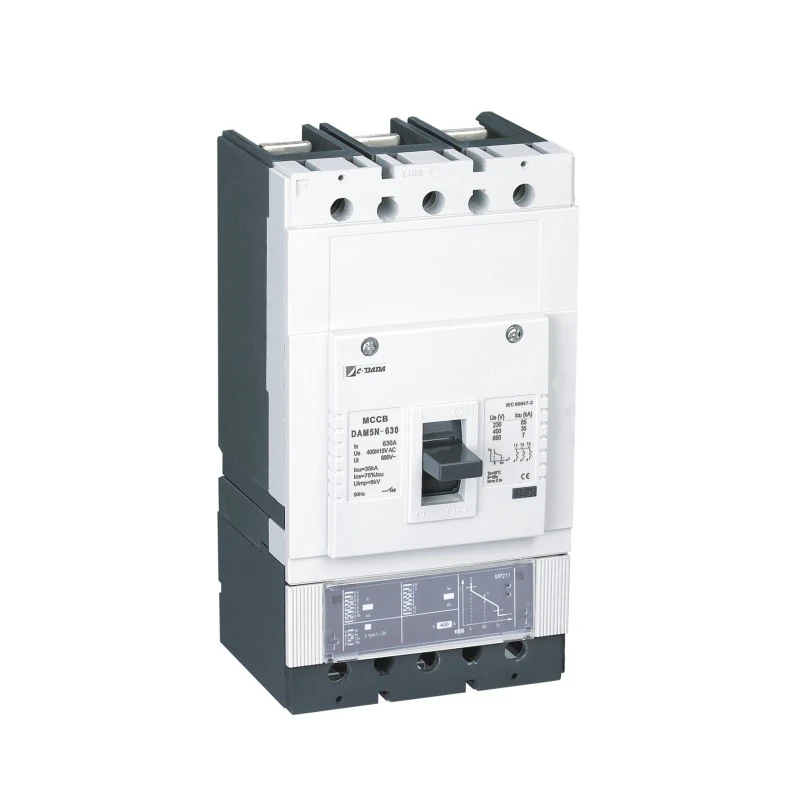

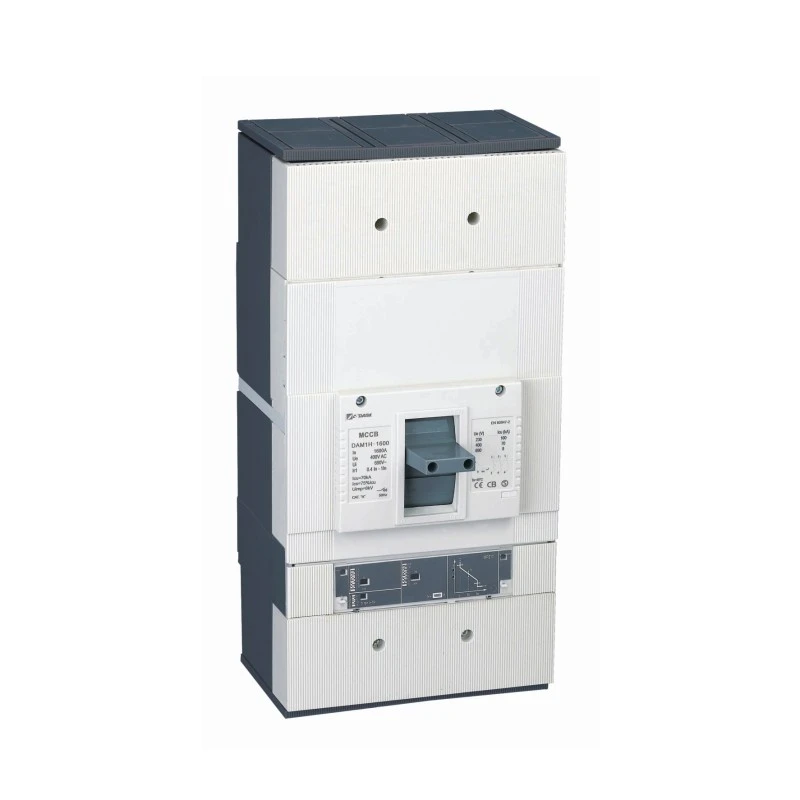

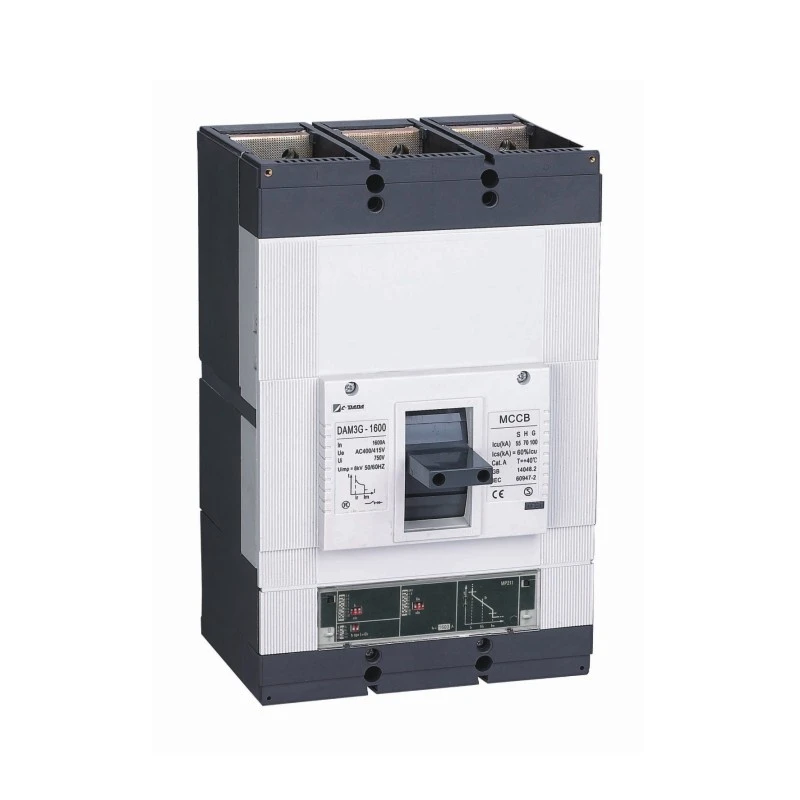

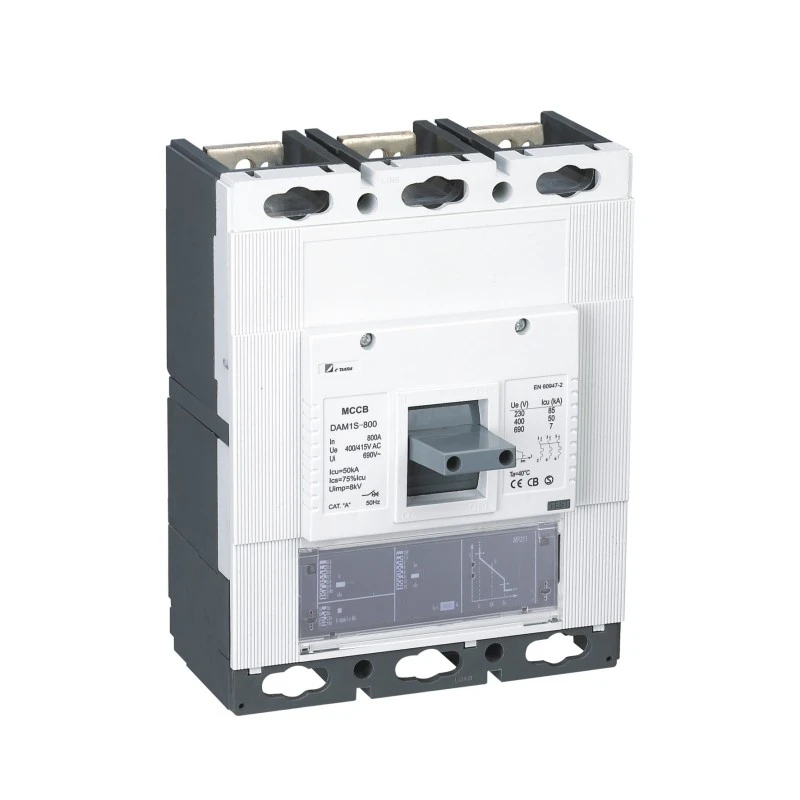

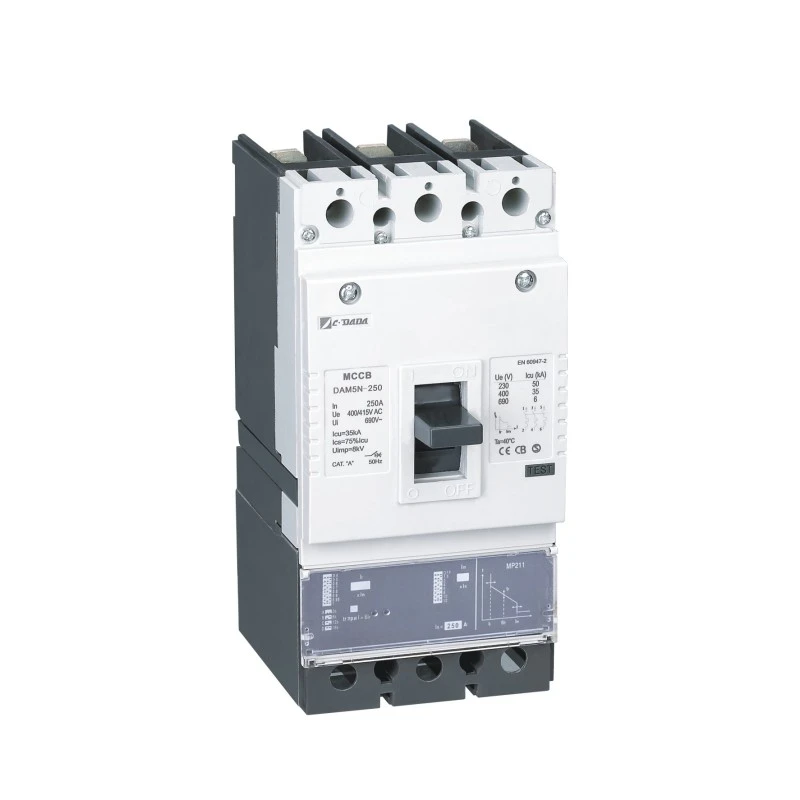

Elektron turdagi qolipli korpusli o'chirgich

Aniqlik, aql va ishonchlilikni talab qiluvchi zamonaviy energiya tizimlari uchun Shanghai DADA Electric CO., LTD tomonidan elektron turdagi qolipli korpusli o'chirgich. past kuchlanishli himoyada yangi standartni o'rnatadi. An'anaviy termal-magnit to'xtatuvchilardan farqli o'laroq, bu aqlli MCCB mikroprotsessorga asoslangan elektron o'chirish blokidan foydalanadi, bu esa atrof-muhit haroratining o'zgarishiga qarshi immunitetni yuqori darajada aniq, dasturlashtiriladigan haddan tashqari oqimdan himoya qiladi.

40% dan 100% gacha (termal) va 1,5× dan 12× ingacha (magnit) sozlanishi sozlamalar bilan u maʼlumotlar markazlari, sanoat korxonalari, shifoxonalar va qayta tiklanadigan energiya tizimlarida murakkab muvofiqlashtirish uchun tengsiz moslashuvchanlikni taklif etadi. 400V/415V kuchlanishida 100A dan 1600A gacha boʻlgan quvvatga ega boʻlib, u ixcham dizaynni ilgʻor funksionallik bilan birlashtiradi va elektronika ishlamay qolsa ham, oʻta nosozliklar paytida toʻgʻridan-toʻgʻri ishlashni oʻz ichiga oladi.

Asosiy spetsifikatsiyalar

Model: CDADA DAM2 / DE seriyali (Elektron turdagi qolipli o'chirgich)

Turi: elektron to'xtatuvchisi

Qutblar: 3P / 4P

Nominal kuchlanish (Ue): 400V / 415V AC

Nominal oqim (In): 100A - 1600A

Safar birligi: Mikroprotsessorga asoslangan elektron nashr

Termal sozlash (Ir): 40% - 100% In

Magnit sozlash (Im): 1,5× – 12× In

Afzalliklar

★ Keng diapazon: 100A dan 1600A (AC)

★ ixcham o'lchamlar

★ Sozlanishi mumkin bo'lgan issiqlik sozlamalari (40-100%).

★ Sozlanishi magnit sozlamalari (1,5-12 marta) In.

★ Push to trip tugmasi bilan ta'minlash.

★ Asosiy va yoy kontaktlarini ajrating

★ Aksessuarlarning keng assortimenti.

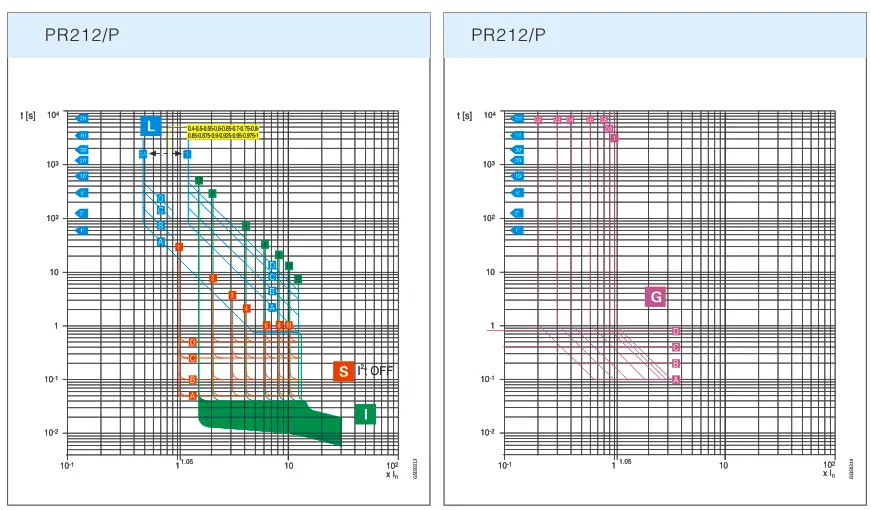

Elektron chiqarish xarakteristikasi egri chizig'i

Elektr parametrlari

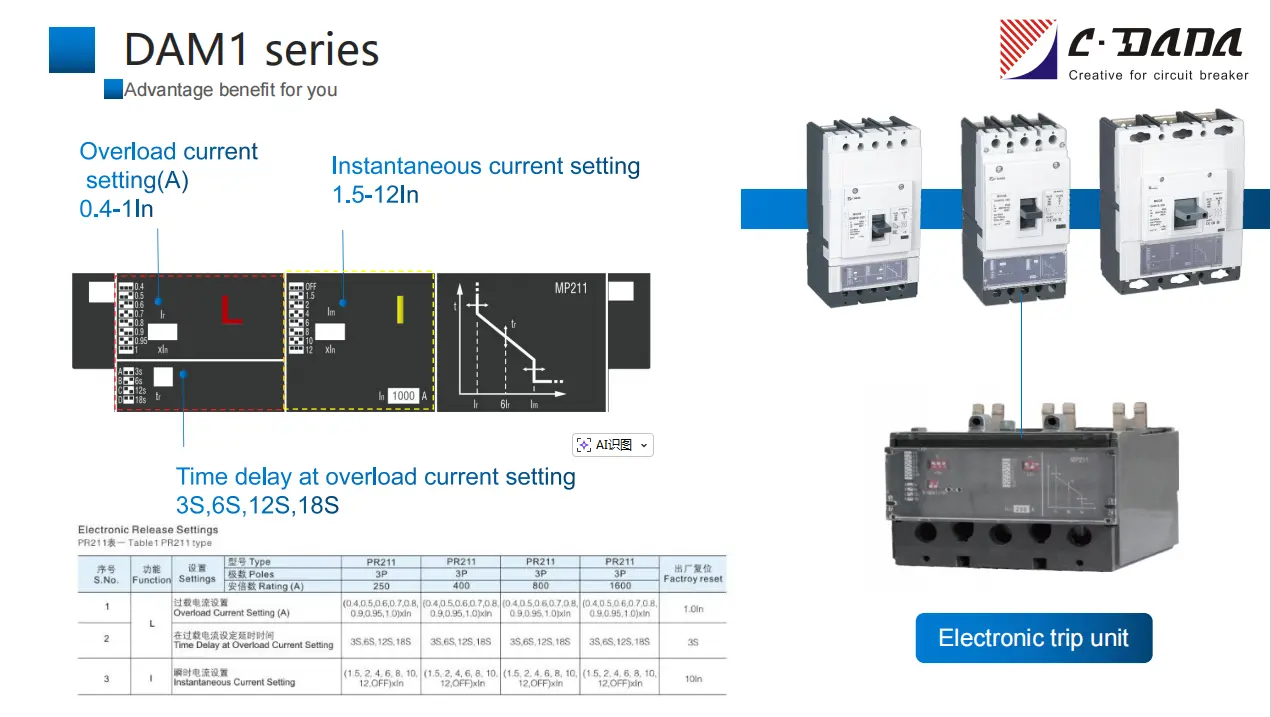

1-jadval PR211 turi

S.No.

Funktsiya

Sozlamalar

Turi

PR211

PR211

PR211

PR211

Factroy sozlamalarini tiklash

polyaklar

3P

3P

3P

3P

Baho (A)

250

400

800

1600

1

L

Haddan tashqari yuk joriy sozlamalari (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 dyuym

2

Haddan tashqari yuklanish oqimi sozlamalarida kechikish vaqti

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Bir lahzali oqim sozlamalari

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 dyuym

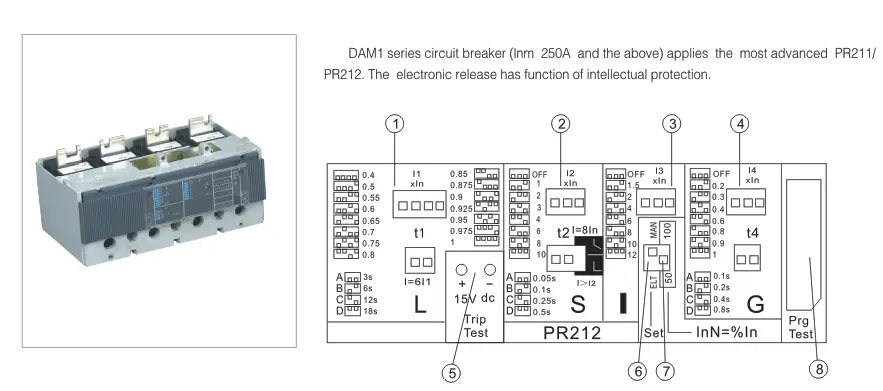

2-jadval PR212 turi

S.No.

Funktsiya

Sozlamalar

Turi

PR212

PR212

PR212

PR212

Factroy sozlamalarini tiklash

polyaklar

3P

3P

3P

3P

Baho (A)

250

400/630

800

1600

1

L

Haddan tashqari yuk joriy sozlamalari (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 dyuym

2

Haddan tashqari yuklanish oqimi sozlamalarida kechikish vaqti

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Qisqa tutashuv oqimini sozlash (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6in

4

Qisqa tutashuv oqimi sozlamalarida vaqtni kechiktirish

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1 S

5

I

Bir lahzali oqim sozlamalari

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 dyuym

6

G

Tuproqdagi nosozlik joriy sozlamalari (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, OFF)xIn

1,0 dyuym

7

Tuproq xatosi sozlamalarida vaqtni kechiktirish

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4 S

8

Elektr yoki elektron parametrlar to'plamini tanlash

SET funksiyasi (ELT/MAN kaliti)

9

Nolinchi chiziqning dip switch parametrlarini o'rnatish uchun ishlatiladi

InN=%In, 50/100 ni almashtiring

10

Ulanish o'lchash moslamasi uchun rozetka

Panel rozetkasi

Nima uchun CDADA elektron MCCB ni tanlaysiz?

★ Haqiqiy aql, faqat avtomatlashtirish emas
Mikroprotsessor oqim to'lqin shakllarini doimiy ravishda tahlil qilib, teskari vaqtni, aniq vaqtni va lahzali himoyani ta'minlaydi - issiqlik yoki qarish tufayli hech qanday siljishsiz.

★ Xavfsiz dizayn
Elektron zanjir ishlamay qolsa ham, to'g'ridan-to'g'ri elektromagnit mandal kuchli qisqa tutashuvlar paytida to'xtatuvchining ishlamay qolishini ta'minlaydi - IEC 60947-2 xavfsizlik ortiqcha talablariga javob beradi.

★ Yuqori muvofiqlashtirish
Ultra keng sozlash diapazonlari (40-100% Ir, 1,5-12 × Im) yuqori/pastki oqim qurilmalari bilan mukammal muvofiqlashtirish imkonini beradi - uzilish zonalarini minimallashtiradi.

★ Kelajakni isbotlovchi infratuzilma
Binolarni boshqarish tizimlari (BMS) yoki aqlli tarmoqlarga integratsiya qilish uchun ixtiyoriy aloqa modullari (Modbus RTU, Profibus) bilan mos keladi.

★ Global sifat, raqobatbardosh narx
Shanxayda ISO 9001 standarti boʻyicha ishlab chiqarilgan, xalqaro sertifikatlarga ega — Osiyo xarajati boʻyicha Yevropa darajasidagi ishlashni taklif qiladi.

★ Bizda mahsulotni ishlab chiqish, takomillashtirish va moslashtirishga yo'naltirilgan 15 nafar muhandisdan iborat maxsus jamoamiz bor.

Ideal ilovalar

Ma'lumotlar markazlari: aniq tanlab o'chirish bilan kaskadli nosozliklarni oldini oling

Kasalxonalar: hayotni qo'llab-quvvatlash tizimlari uchun uzluksiz quvvatni ta'minlash

Sanoat avtomatizatsiyasi: VFDlar, yumshoq starterlar va robototexnika bilan muvofiqlashtirish

Quyosh/shamol fermalari: o'zgaruvchan avlod profillariga moslash

Aqlli tijorat binolari: qo'shimcha hisoblagichlarsiz energiya monitoringini yoqing

Tez-tez so'raladigan savollar (FAQ)

1-savol: Elektron MCCB termal-magnitdan nimasi bilan farq qiladi?

A1: Elektron tipdagi qolipli o'chirish to'xtatuvchilari oqim va tetiklanishlarni yuqori aniqlik bilan tahlil qilish uchun mikroprotsessordan foydalanadilar. Ular atrof-muhit haroratiga ta'sir qilmaydi, kengroq sozlash diapazonlarini taklif qiladi va bimetal / solenoidga asoslangan termal-magnit turlaridan farqli o'laroq, yuk ma'lumotlarini qayd etishni ta'minlaydi.

2-savol: 1600A elektron MCCB 4 kutupli konfiguratsiyada mavjudmi?

A2: Ha - 250A dan 1600A gacha bo'lgan barcha CDADA elektron MCCBlari ham 3P, ham 4P versiyalarida mavjud.

3-savol: Qisqa tutashuv paytida elektron qo'zg'alish bloki ishlamay qolsa nima bo'ladi?

A3: To'xtatuvchi mexanik zahirani o'z ichiga oladi: haddan tashqari nosozlik oqimlari (>12 × In) paytida magnit mandal to'g'ridan-to'g'ri ochilishni ishga tushiradi - hattoki elektron qurilmalarda ham xavfsizlikni ta'minlaydi.

4-savol: Haqiqiy vaqtda joriy qiymatlarni kuzata olamanmi?

A4: Ha—elektron ishga tushirish bloki energiyani boshqarish uchun foydali boʻlgan tanlanadigan vaqt oynalari (masalan, 24 soat) boʻyicha oniy, maksimal, min va oʻrtacha oqimni koʻrsatadi.

5-savol: Nima uchun boshqa aqlli MCCB brendlariga nisbatan CDADA ni tanlash kerak?

A5: CDADA taklif qiladi:

● Haqiqiy ikki diapazonli sozlanishi (ko‘p raqobatchilar Im ni ≤10× gacha cheklaydi)

● Mexanik zaxira nusxasi (bu barcha “elektron” MCCBlarda ham mavjud emas)

● Yilni o‘lcham — o‘zgartirishlarsiz eski panellarga mos keladi

● Kuchli global sertifikat portfeli (ASTA, KEMA, Idoralar)

● Ingliz tilida texnik yordam bilan OEMga mos narxlar
