Qoldiq tok o'chirgich nima?

A Qoldiq tok o'chirgichi(RCCB) odamlar va mulkni elektr toki urishi, yong'in xavfi va oqish oqimlaridan himoya qilish uchun mo'ljallangan muhim elektr xavfsizligi qurilmasi. Turar-joy, tijorat va sanoat yuklari tobora murakkablashib borayotgan zamonaviy elektr tizimlarida RCCBlar elektr energiyasini xavfsiz taqsimlashni ta'minlashda muhim rol o'ynaydi. Ushbu maqola RCCB qanday ishlashini, nima uchun ular muhimligini, to'g'ri modelni qanday tanlashni, keng tarqalgan o'rnatish amaliyotlarini, parvarishlash bo'yicha maslahatlarni va haqiqiy ilovalarni tushunish uchun to'liq qo'llanmani taqdim etadi. Shuningdek, u o'quvchilarga noqulaylik tug'dirish, noto'g'ri o'lchamlar va tizim muvofiqligi muammolari kabi amaliy og'riqli masalalarni hal qilishga yordam beradi.

Mundarija

• 1. Qoldiq tok o'chirgichiga kirish
• 2. Qoldiq tok o'chirgichi qanday ishlaydi
• 3. RCCB turlari va ularning farqlari
• 4. Asosiy imtiyozlar va himoya mexanizmlari
• 5. RCCB va MCB va RCBO
• 6. To'g'ri RCCBni qanday tanlash mumkin
• 7. O'rnatish bo'yicha ko'rsatmalar va eng yaxshi amaliyotlar
• 8. Umumiy muammolar va nosozliklarni bartaraf etish
• 9. Texnik xizmat ko'rsatish va sinovdan o'tkazish
• 10. Turli sohalardagi ilovalar
• 11. Xavfsizlik standartlari va muvofiqligi
• 12. Tez-tez so'raladigan savollar
• 13. Xulosa

1. Qoldiq tok o'chirgichiga kirish

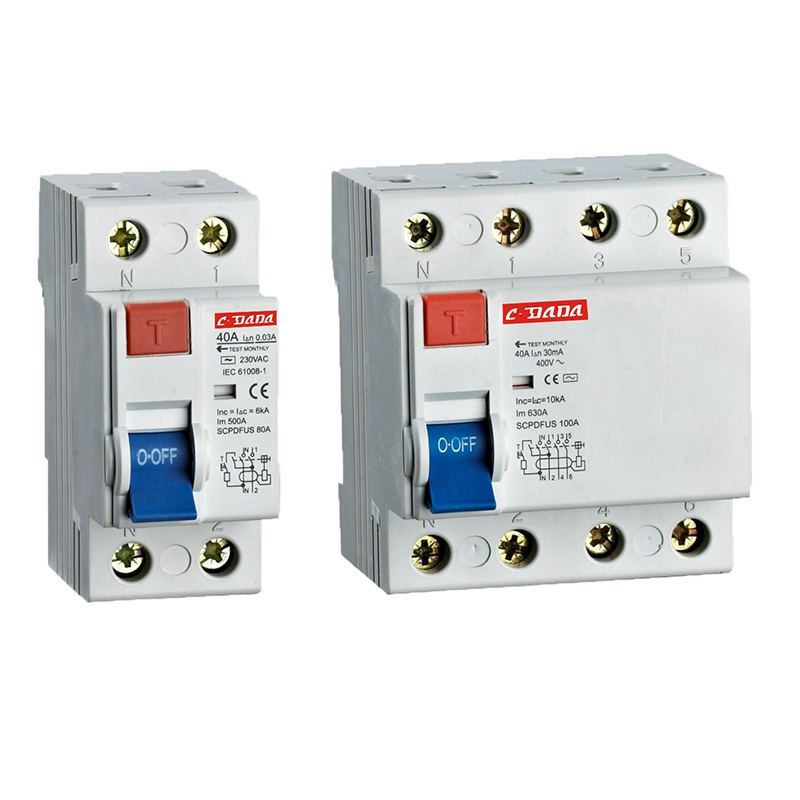

Qoldiq tok o'chirgichi (RCCB) - bu jonli va neytral oqimlar o'rtasidagi nomutanosiblikni aniqlaganda kontaktlarning zanglashiga olib keladigan elektr himoya qurilmasi. Bu nomutanosiblik, odatda, odamlar uchun xavfli bo'lishi yoki elektr yong'inlariga olib kelishi mumkin bo'lgan erga oqayotgan qochqin oqimini ko'rsatadi.

Standart himoya vositalaridan farqli o'laroq, RCCBlar ortiqcha yuk yoki qisqa tutashuv sharoitlaridan himoya qilmaydi. Buning o'rniga, ularning asosiy vazifasi hatto kichik oqish oqimlarini aniqlash orqali shaxsiy xavfsizlikni ta'minlashdir - ko'pincha 30 mA gacha.

2. Qoldiq tok o'chirgichi qanday ishlaydi

Qoldiq tok o'chirgichining ishlash printsipi Kirchhoffning joriy qonuniga asoslanadi, bu qonunga ko'ra, kontaktlarning zanglashiga olib kiruvchi oqim uni tark etuvchi oqimga teng bo'lishi kerak. Agar biron bir farq bo'lsa, bu oqishni ko'rsatadi.

RCCB ichida oqim transformatori jonli va neytral o'tkazgichlarni doimiy ravishda kuzatib boradi. Oddiy sharoitlarda magnit maydonlar bir-birini bekor qiladi. Biroq, oqish sodir bo'lganda, nomutanosiblik safar mexanizmini ishga tushiradi.

• Oddiy holat: Jonli oqim = Neytral oqim
• Nosozlik holati: Jonli oqim ≠ Neytral oqim
• Safar harakati: O'chirish bir zumda uziladi (millisekundlar)

Ushbu tezkor javob RCCBlarni elektr toki urishining oldini olishda juda samarali qiladi.

3. RCCB turlari va ularning farqlari

Turli xil ilovalar har xil turdagi RCCBlarni talab qiladi. Quyida eng keng tarqalgan turlarning tasnifi keltirilgan:

4. Asosiy imtiyozlar va himoya mexanizmlari

RCCBlar zamonaviy elektr tizimlarida ularni ajralmas holga keltiradigan ko'plab himoya qatlamlarini ta'minlaydi:

• Elektr toki urishidan himoya qilish:Noto'g'ri zanjirlarni bir zumda uzib, halokatli baxtsiz hodisalarning oldini oladi.
• Yong'inning oldini olish:Simlarni haddan tashqari qizib ketishi mumkin bo'lgan oqish oqimlarini to'xtatadi.
• Uskunani himoya qilish:Tuproq yoriqlari natijasida etkazilgan zararni kamaytiradi.
• Yuqori sezuvchanlik:10–30 mA gacha bo'lgan oqishni aniqlaydi.
• Tez javob vaqti:Millisekundlar ichida sayohatlar.

Ushbu afzalliklar RCCBlarni turar-joy va sanoat elektr infratuzilmalarida muhim qiladi.

5. RCCB va MCB va RCBO

Ko'pgina foydalanuvchilar RCCB'larni MCB va RCBO'lar bilan aralashtirib yuborishadi. Quyidagi jadval farqlarni aniqlaydi:

Ko'pgina qurilmalarda RCCBlar to'liq himoyaga erishish uchun MCBlar bilan bir qatorda qo'llaniladi.

6. To'g'ri RCCBni qanday tanlash mumkin

To'g'ri RCCBni tanlash xavfsizlik va tizim samaradorligini ta'minlash uchun juda muhimdir. Quyidagi omillarni ko'rib chiqing:

• Nominal oqim:Tizim yukiga mos keling (masalan, 25A, 40A, 63A).
• Sezuvchanlik darajasi:Shaxsiy himoya uchun 30mA, yong'indan himoya qilish uchun 100mA–300mA.
• Qutblar soni:Bir fazali 2 kutupli, uch fazali tizimlar uchun 4 kutupli.
• Turni tanlash:AC, A yoki B yuk xususiyatlariga qarab.
• Brend ishonchliligi:Tasdiqlangan xavfsizlik yozuvlari bilan sertifikatlangan ishlab chiqaruvchilarni tanlang.

7. O'rnatish bo'yicha ko'rsatmalar va eng yaxshi amaliyotlar

RCCB ishlashi uchun to'g'ri o'rnatish juda muhimdir. Noto'g'ri simlar qo'zg'alish yoki uzilishga olib kelishi mumkin.

• To'g'ri faza va neytral ulanishni ta'minlang.
• RCCB ni oxirgi kontaktlarning zanglashiga olib o'rnating.
• Zanjirlar orasidagi neytral simlarni aralashtirishdan saqlaning.
• Sinov tugmasi yordamida o'rnatishdan so'ng qurilmani sinab ko'ring.
• Mahalliy elektr qoidalari va standartlariga rioya qiling.

8. Umumiy muammolar va nosozliklarni bartaraf etish

Hatto yuqori sifatli RCCBlar ham muammolarga duch kelishi mumkin. Bu erda umumiy muammolar va echimlar:

• Noqulaylik:Ko'pincha bir nechta qurilmalardan oqish yoki yomon izolyatsiyadan kelib chiqadi.
• Qayta o'rnatilmagan:Doimiy tuproq xatosini ko'rsatishi mumkin.
• Sinov paytida sayohat yo'q:Qurilma noto'g'ri va almashtirishni talab qilishi mumkin.
• Haddan tashqari qizib ketish:Bo'shashgan ulanishlar yoki ortiqcha yuk sharoitlari tufayli yuzaga keladi.

9. Texnik xizmat ko'rsatish va sinovdan o'tkazish

Muntazam texnik xizmat ko'rsatish RCCBlarning uzoq muddatli ishonchliligini ta'minlaydi:

• Operatsiyani tekshirish uchun har oy sinov tugmasini bosing.
• Har yili simli ulanishlarni tekshiring.
• Har 8-10 yilda eskirgan qurilmalarni almashtiring.
• Rang o'zgarishi yoki yonish belgilarini kuzatib boring.

10. Turli sohalardagi ilovalar

Qoldiq tok o'chirgichlari turli sohalarda keng qo'llaniladi:

• Turar-joy binolari:Oshxona, hammom va tashqi makon.
• Tijorat ob'ektlari:Ofislar, savdo markazlari va mehmonxonalar.
• Sanoat korxonalari:Mashinalarni himoya qilish va boshqaruv panellari.
• Sog'liqni saqlash:Hayotni qo'llab-quvvatlashning muhim tizimlari va laboratoriyalari.
• EV zaryadlash stantsiyalari:Yuqori sezgirlikdagi qochqinlarni aniqlash.

11. Xavfsizlik standartlari va muvofiqligi

RCCB ishonchliligi va ishlashini ta'minlash uchun xalqaro xavfsizlik standartlariga mos kelishi kerak. Ushbu standartlar sayohat vaqti, qochqinning sezgirligi va chidamlilik sinovi kabi parametrlarni belgilaydi.

Muvofiqlik qurilmaning nosozlik sharoitida barqaror ishlashini va global xavfsizlik talablariga javob berishini ta'minlaydi.

12. Tez-tez so'raladigan savollar

1-savol: RCCB qisqa tutashuvlardan himoya qiladimi?
Yo'q, u faqat tuproq oqishidan himoya qiladi. Qisqa tutashuvdan himoya qilish uchun MCBlar talab qilinadi.

2-savol: Nima uchun mening RCCB tez-tez uchib ketadi?
Buning sababi noto'g'ri jihozlar, izolyatsiyalash muammolari yoki kümülatif oqish bo'lishi mumkin.

3-savol: RCCB topraklamasiz ishlay oladimi?
Bu tavsiya etilmaydi. To'g'ri topraklama samarali ishlashni ta'minlaydi.

4-savol: RCCBlarni qanchalik tez-tez sinab ko'rish kerak?
O'rnatilgan test tugmasi yordamida oyiga kamida bir marta.

5-savol: RCCB ning ishlash muddati qancha?
Odatda foydalanish shartlariga qarab 8-10 yil.

13. Xulosa

Qoldiq tok o'chirgichi har qanday elektr tizimidagi eng muhim xavfsizlik qurilmalaridan biridir. U qochqin oqimlarni aniqlash va millisekundlar ichida kontaktlarning zanglashiga olib tashlash orqali hayotni saqlaydigan himoyani ta'minlaydi. Uylarda, fabrikalarda yoki tijorat binolarida foydalaniladimi, RCCBlar elektr toki urishi va yong'in xavfini sezilarli darajada kamaytiradi.

To'g'ri turni tanlash, uni to'g'ri o'rnatish va muntazam ravishda saqlash uzoq muddatli xavfsizlik va tizim barqarorligini ta'minlaydi. Elektr talablari o'sishda davom etar ekan, RCCBlar zamonaviy energiya taqsimlash tizimlarining asosiy komponenti bo'lib qolmoqda.
