MCCB nima?

MCCB -mog'orlangan korpus o'chirgich— haddan tashqari yuk yoki qisqa tutashuv holatlarini aniqlaganda kontaktlarning zanglashiga olib avtomatik ravishda uzib qoʻyadigan past kuchlanishli himoya qurilmasi. Sug'urtadan farqli o'laroq, u safardan keyin qayta o'rnatilishi va qayta ishlatilishi mumkin. Kalıplanmış korpus ichida termal-magnit o'chirish mexanizmi ikkita vazifani bajaradi: termal element doimiy ortiqcha yukga javob beradi, magnit element esa qisqa tutashuvdagi nosozliklarga bir zumda reaksiyaga kirishadi. Natijada haqiqiy elektr yuklarining harakatiga mos keladigan himoya.

MCCB ni qachon tanlash kerak: asosiy kiruvchi oziqlantiruvchilar, uch fazali tarqatish panellari, katta dvigatel davrlari yoki istiqbolli qisqa tutashuv oqimi MCB to'xtata oladigan darajadan oshib ketadigan har qanday nuqta.

MCB etarli bo'lganda: kamtarona yuk va past nosozlik darajasiga ega bo'lgan oxirgi kichik sxemalar - turar-joy taxtalari, yoritish va rozetkalar davrlari.

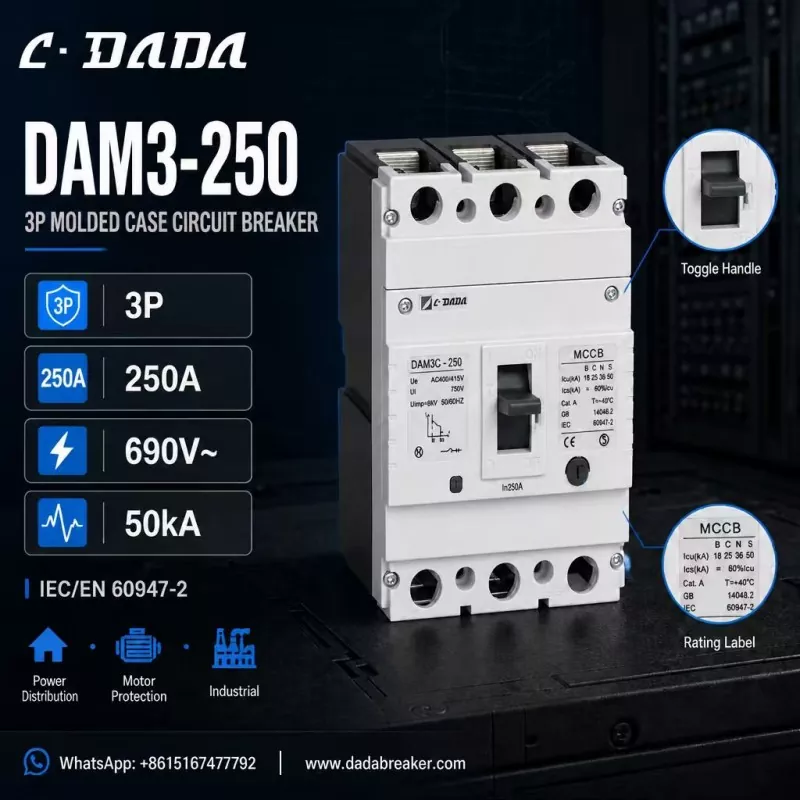

250A three-pole MCCB

To'g'ri MCCBni qanday tanlash mumkin

Nominal oqim (In)

1. — uzluksiz yukni moslashtiring va dvigatellarning ishga tushirish toklari uchun bo'sh joyni qoldiring.

Sindirish qobiliyati (Icu / Ics)

2. - o'rnatish nuqtasida istiqbolli qisqa tutashuv oqimidan yuqori bo'lishi kerak. Xato darajasi qanchalik baland bo'lsa, sizga kerak bo'lgan Icu shunchalik yuqori bo'ladi.

polyaklar

3. - uch fazali tizimlar uchun 3P, neytralni ham ajratish kerak bo'lgan 4P.

Voltaj ko'rsatkichlari

4. — tizimga nisbatan nominal ish kuchlanishini (Ue), izolyatsiyalash kuchlanishini (Ui) va impulsga chidamliligini (Uimp) tekshiring.

Standartlar va sertifikatlash

5. — IEC/EN 60947-2 muvofiqligi va Idoralar belgisi xalqaro loyihalar uchun asos hisoblanadi.

Ilova

6. — Dvigatel muhofazasi, quvvat taqsimoti va sanoat qurilmalari turli ramka reytinglari va harakatlanish xususiyatlarini talab qilishi mumkin.

Yaxshi belgilangan 250A MCCB qanday ko'rinishga ega:

Buni aniq qilish uchun C·DADA Electric-dan DAM3-250 ni ko'rib chiqing - 250A uch qutbli MCCB, bu sinfdagi qurilmalarda nimani izlash kerakligini ko'rsatadi:

3P konfiguratsiyasi

● 250A nominal oqim bilan (In), uch fazali tarqatish platalari uchun mos

Voltaj ko'rsatkichlari:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50 kA gacha uzilish quvvati

● — B / C / N / S variantlari bo'yicha 18/25/36/50 kA Icu, shuning uchun o'rnatuvchilar tarmoqning turli nuqtalaridagi nosozlik darajalariga mos kelishi mumkin

IEC/EN 60947-2 va GB 14048.2 muvofiqligi

● Idoralar belgisi, ish holatini ko'rish uchun aniq ON/OFF tugmasi bilan

● Quvvatni taqsimlash, motorni himoya qilish va sanoat ilovalari uchun yaratilgan

Ushbu spetsifikatsiya ortidagi mantiq: 250A, 50kA sinfni uzish quvvatiga ega 3 qutbli ramka panel ishlab chiqaruvchi va pudratchi ehtiyojlarining ko'p qismini qoplaydi - asosiy tarqatish platalaridan motorli oziqlantiruvchi sxemalargacha - bir nechta Icu variantlari sizga haqiqiy nosozlik darajasiga nisbatan to'g'ri o'lchamdagi narxni tanlash imkonini beradi.

Tanlash bo'yicha tavsiya

● Past darajadagi nosozliklar bilan ~125A gacha bo'lgan yakuniy sxemalar uchun MCB iqtisodiy tanlovdir.

● Asosiy tarqatish, dvigatel himoyasi va sanoat o'tkazgich qurilmalari uchun o'rnatishning istiqbolli qisqa tutashuv oqimidan oshib ketadigan uzilish quvvatiga ega MCCB ni tanlang.

● Shubha tug'ilganda, sindirish qobiliyati bo'yicha birinchi sinf o'lchamini oshiring: xarajat farqi kichik, himoya chegarasi esa kichik nosozlik va katta uzilish o'rtasidagi farq bo'lishi mumkin.

Tez-tez beriladigan savollar

Savol: MCCB nima?

A: Amog'orlangan korpus o'chirgichhaddan tashqari yuk yoki qisqa tutashuvda kontaktlarning zanglashiga olib boradigan qayta o'rnatiladigan past kuchlanishli himoya moslamasi bo'lib, miniatyura o'chirgichga qaraganda yuqori oqim va nosozlik darajalariga mo'ljallangan.

Savol: MCCB da Icu nimani anglatadi?

Javob: Icu - bu qisqa tutashuvni uzishning eng yuqori quvvati - to'xtatuvchining uzishi mumkin bo'lgan maksimal nosozlik oqimi. Ics - bu xizmatni uzish qobiliyati, u qayta-qayta to'xtatib qo'yishi va ishlashda qolishi mumkin bo'lgan daraja.

Savol: MCCB uchun sindirish qobiliyatini qanday tanlash mumkin?

Javob: O'rnatish nuqtasida istiqbolli qisqa tutashuv oqimidan yuqori Icu reytingini tanlang. Yuqori transformator quvvati yoki uzoq sanoat oziqlantiruvchilarga ega bo'lgan tarqatish platalari odatda 36-50 kA sinf qurilmalariga muhtoj.

Savol: DAM3-250 MCCB nima?

Javob: DAM3-250 C·DADA Electric kompaniyasining 250A uch qutbli qolipli o'chirgichi bo'lib, quvvatni taqsimlash, motorni himoya qilish va sanoat ilovalari uchun 690 V gacha bo'lgan quvvati 50 kA gacha bo'lgan uzilish quvvatiga ega.
