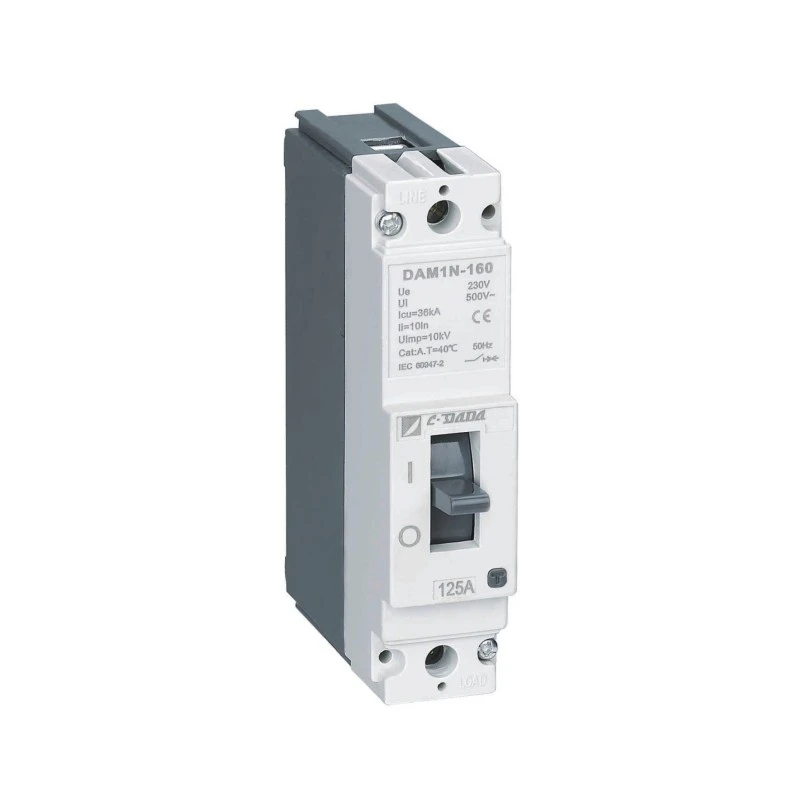

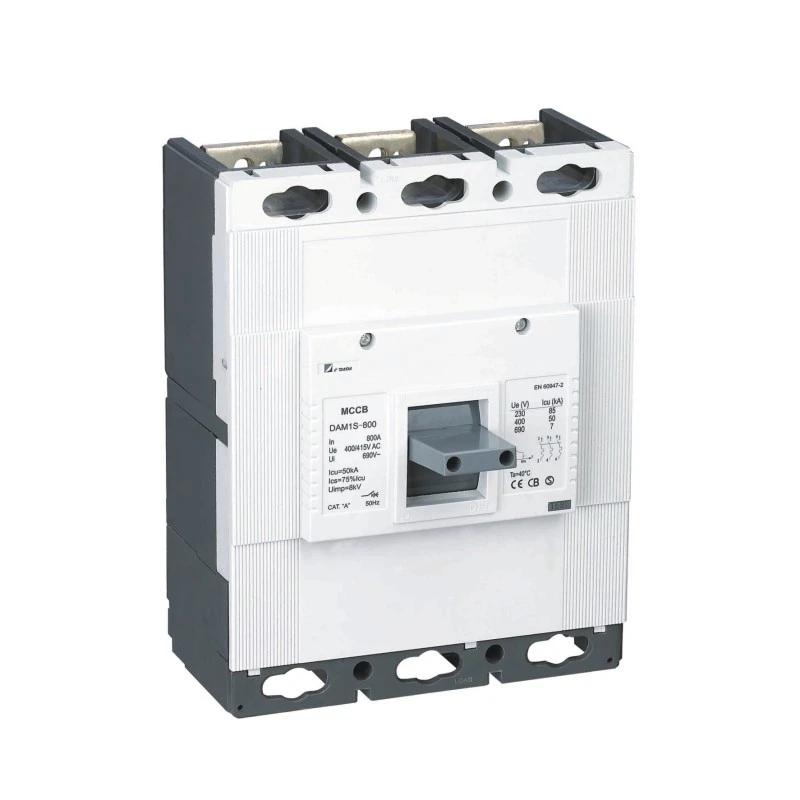

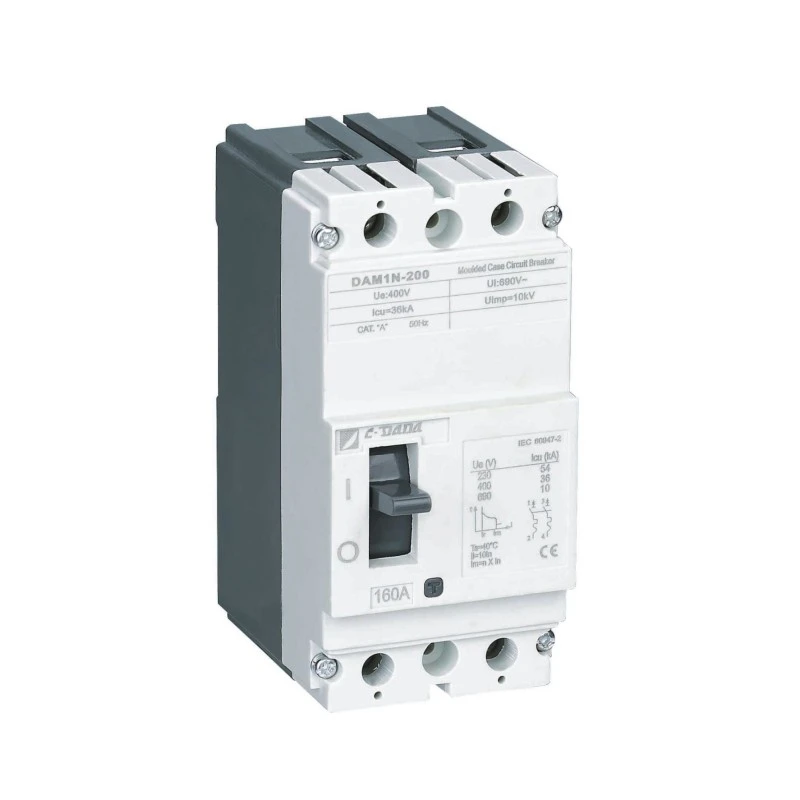

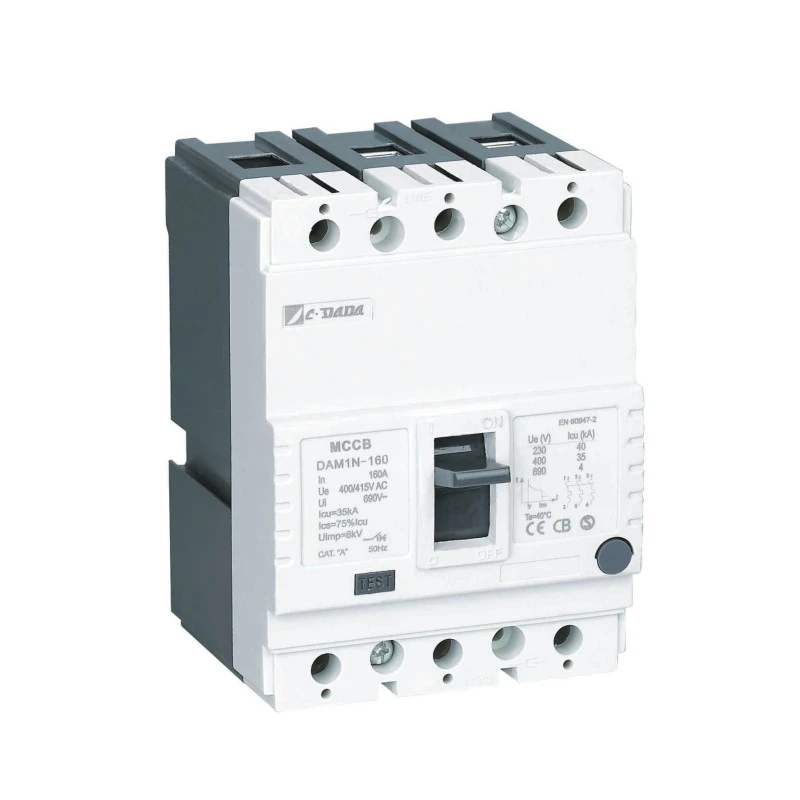

Ruxsat etilgan turdagi qolipli korpusli o'chirgich

CDADA Ruxsat etilgan turdagi qolipli korpusli o'chirish to'xtatuvchisi (MCCB) DAM1 seriyasi kichik foydalanuvchilardan tortib sanoat transformatorlari va tarqatish o'rnatilishigacha bo'lgan har qanday dastur ehtiyojlarini qondiradi.

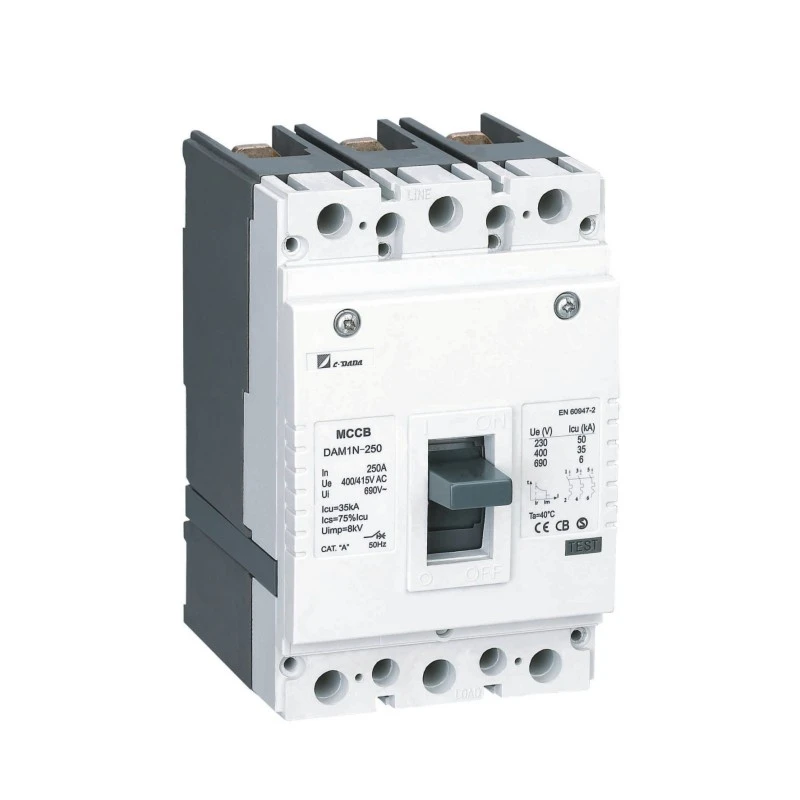

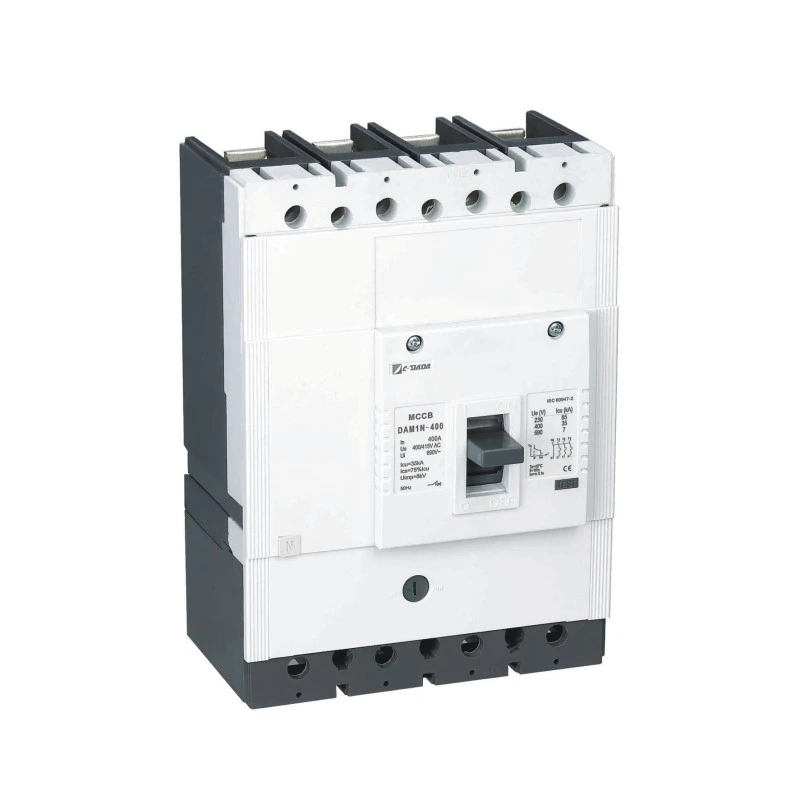

DAM1 seriyali ettita ramka o'lchamiga ega, 1600A gacha, uzilish quvvati 100 kA gacha, ish kuchlanishi 1000 voltgacha, har xil keng qamrovli elektr va mexanik aksessuarlar ehtiyojlarini osongina qondiradi, har qanday quvvat tizimining ehtiyojlarini maksimal darajada oshirish uchun turli xil o'rnatish echimlarini taqdim etadi.

KEMA, ASTA, SEMKO, CB, Idoralar, ROHS global sertifikati bilan; DAM1 butun dunyo bo'ylab elektr jihozlari zavodlari va OEM uchun eng yaxshi tanlovdir.

Asosiy spetsifikatsiyalar

DAM1 MCCB qolipli korpusli o'chirgichning elektr parametrlari

● Icu:O-t-CO testi(O:Ochiq manevra,CO:Yopish-Ochiq manevra,t:Kutish davomiyligi)

● Ics:O-t-CO-t-CO testi(O:ochiq manevr,CO:Yopish-Ochiq manevr,t:Kutish davomiyligi)

★ ON/I Position: Bu to'xtatuvchining kontaktlari yopilganligini bildiradi. Bu holatda, to'sar dastagi yuqori holatda

★ TRIP Position: Bu to'xtatuvchining har qanday nosozlik (ortiqcha yuk yoki qisqa tutashuv) tufayli ochilganligini ko'rsatadi. Bunday holda, to'xtatuvchining dastagi ON va OFF pozitsiyalari orasidagi o'rta holatda bo'ladi. O'chirish holatida bo'lgan to'xtatuvchini ON holatiga olish uchun; O'chirish belgisi bilan ko'rsatilganidek, to'sar dastagini pastga suring

To'xtatuvchi "klik" ovozi bilan o'rnatilishi kerak. Shundan so'ng, to'xtatuvchini yopish uchun ON belgisida ko'rsatilgandek tutqichni torting.

★ OFF/0 Position: Bu to'xtatuvchining kontaktlari ochiqligini bildiradi. Shu tarzda, to'sar dastagi pastki holatda bo'ladi.

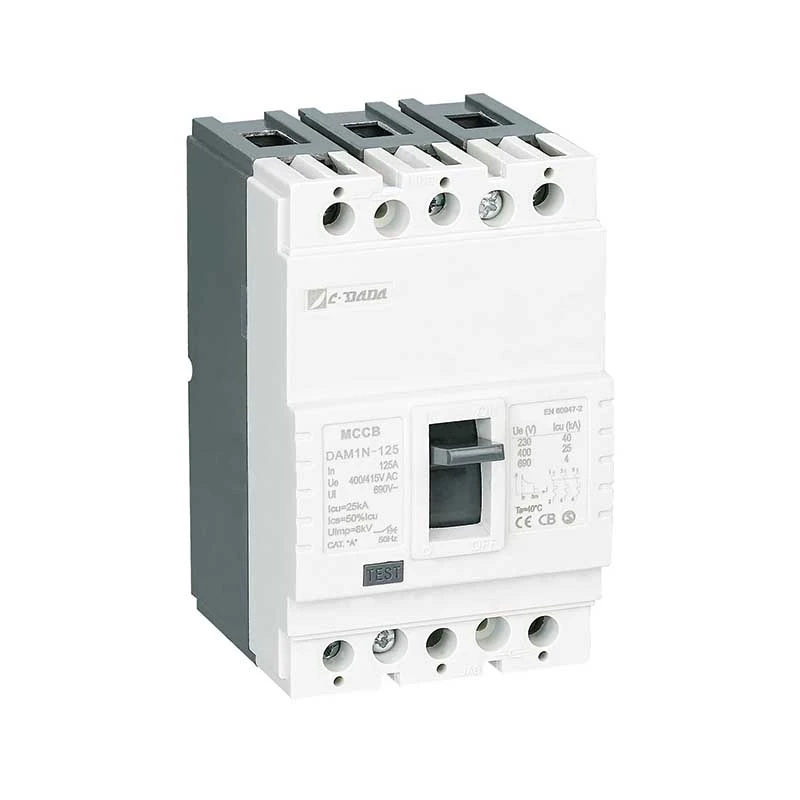

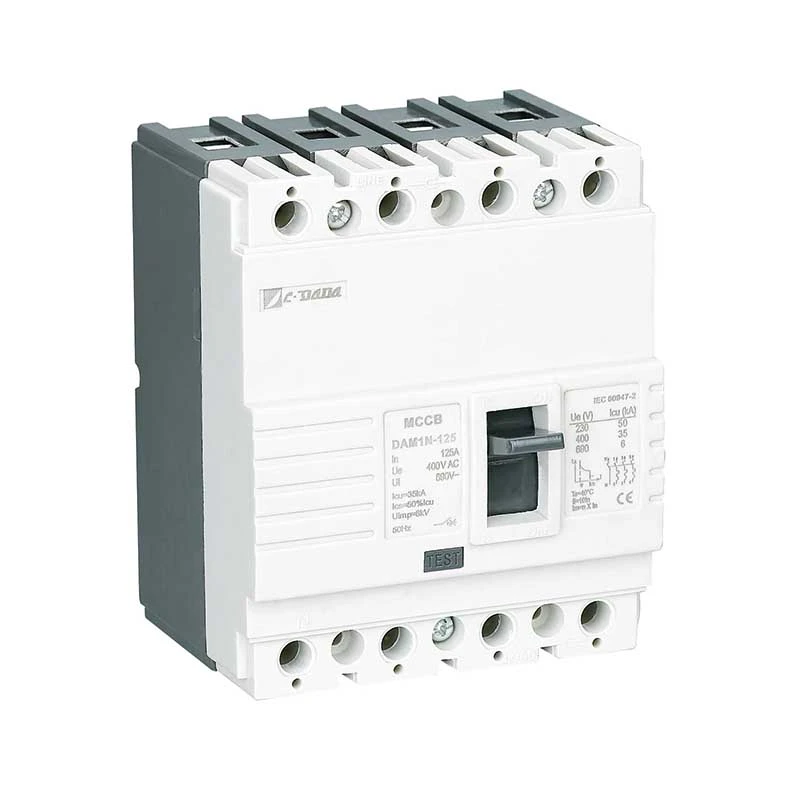

DAM1-125 MCCB qolipli korpusli elektron to'xtatuvchining fizik parametrlari

Ishlash printsipi va himoya mexanizmi

★ Termal himoya (haddan tashqari yuk)

Bimetalik chiziq doimiy haddan tashqari oqim (> nominal oqim) bilan qizdirilganda egiladi. Bükme tezligi joriy kattalikka mutanosibdir - kabelning termal xatti-harakatlarini taqlid qiluvchi teskari vaqt o'chirilishini ta'minlaydi, uskunani himoya qilishda noqulay sayohatlarning oldini oladi.

★ Magnit himoyasi (qisqa tutashuv)

Qisqa tutashuv paytida (masalan, fazadan fazaga yoki fazadan erga) yuqori oqim magnit maydoni bir zumda solenoid pistonni tortib oladi va mandal mexanizmini millisekundlarda bo'shatadi - termal shikastlanish paydo bo'lishidan oldin nosozlik oqimini kesib tashlaydi.

Mahsulot afzalliklari

★ tanasi va qopqog'i:

EN 60512-20-2 standartiga muvofiq korpus va qoplama materiali sifatida shisha tolali poliester qatroni ishlatilgan. Adabiyotda BMC (Bulk Molding Compound) deb nomlangan ushbu material yuqori elektr va mexanik qiymatlari tufayli afzallik beriladi va doimiy ravishda 160 ℃ haroratga bardosh bera oladi. BMC moddasi IEC 695-2-1 ga muvofiq 960 ℃ haroratda sim bilan aloqa qilganda yonmaydi.

Bimetal: Bimetal - bu issiqlikka qarshi turli kengayish koeffitsientlariga ega bo'lgan ikkita plastinka metallining birikmasidan iborat material. To'xtatuvchidan o'tadigan oqim bimetalni isitadi. Bu issiqlik ta'siri tufayli. bimetal kamroq cho'zilgan plastinka tomon egiladi. To'xtatuvchidan o'tadigan oqim kuchayishi bilan issiqlik ortib borayotganligi sababli, bimetal ko'proq isitiladi va ko'proq egiladi. Shu tarzda, to'sarni ochish uchun ochish mexanizmini boshqaradi.

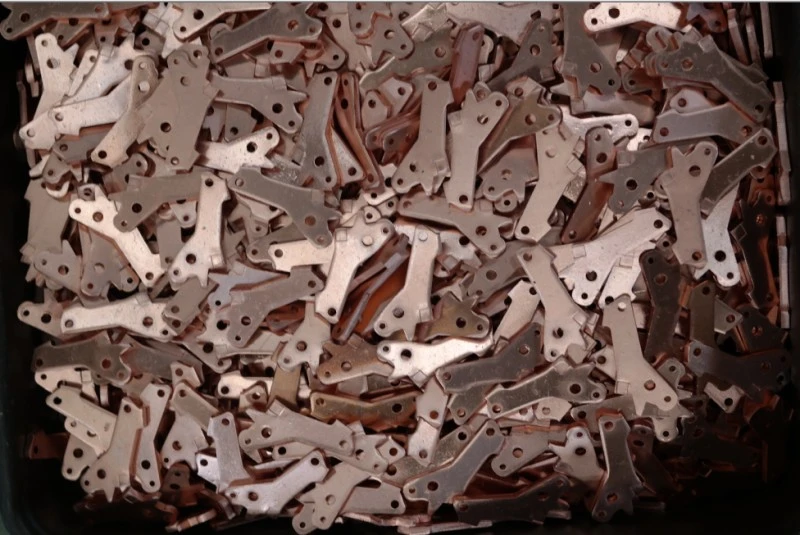

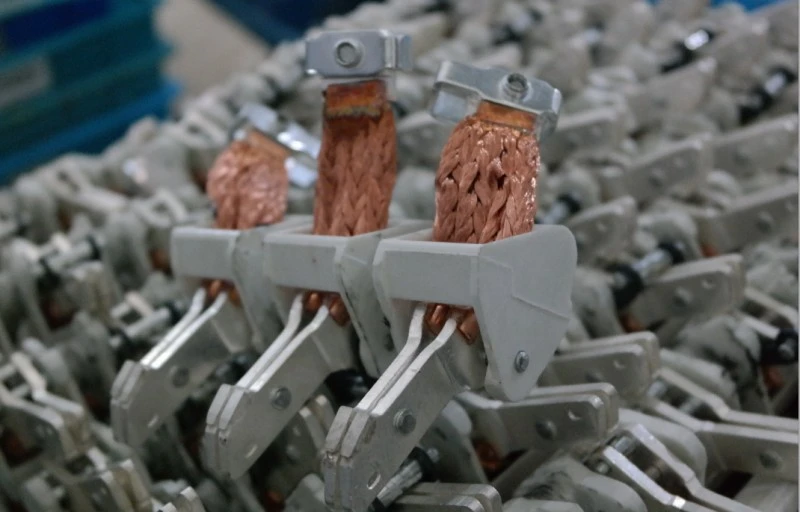

★ Kontaktlar:

Aloqa qotishmasi singan va olib borilgan oqim qiymatlari va konstruktsiyasini hisobga olgan holda to'xtatuvchilar uchun aniqlanadi. Odatda kumush, grafit, nikel, volfram qotishma kontaktlari to'xtatuvchilarda ishlatiladi, silliqroq tuzilishga ega bo'lgan kumush-grafit qotishmalaridan yasalgan kontaktlar qo'zg'almas (pastki) kontaktlarda, kumush volfram kontaktlari, harakatlanuvchi (qattiqroq) kontaktlarda qo'llaniladi. Harakatlanuvchi kontaktlarning zanglashiga olib keladigan tuzilishi ta'minlandi. Shunday qilib, har bir ochilish-yopilishda yumshoq qo'zg'almas kontaktlarning zanglashiga olib o'tilgan va qattiq qotishma kontaktlari o'z o'rniga ega.

Shunday qilib, eng past qarshilik ta'minlanadi. Harakatlanuvchi kontakt past kontakt qarshiligiga ega bo'lishi uchun qattiq kontaktga juda yaxshi tegishi kerak. Shu bilan birga, haddan tashqari aloqa bosimi kuchi kontaktlarning odatdagidan qisqaroq vaqt ichida shikastlanishiga olib keladi. Kontakt qotishmalari sog'lom ochilish-yopilish uchun juda muhimdir.

★ Ark o'chirgich xujayrasi (separator):

Separatorlar energiya ostida ishlaydigan to'xtatuvchining ishlashi paytida hosil bo'lgan yoyni o'chirish uchun ishlatiladi. Harakatlanuvchi kontakt qo'zg'almas kontaktdan ajratilgan bo'lsa, oqim kontaktlar o'rtasida bir muncha vaqt o'tishda davom etadi va bu yoy deb ataladi. Bu yoy juda qisqa vaqt ichida o'chib ketishi kerak.

★ Arkning yo'q bo'lib ketishi:

Yoy atrofida hosil bo'lgan magnit maydon tufayli yoy ajratgichlar tomon suriladi. Shunday qilib, yoy cho'ziladi va ingichka bo'lib qoladi va ajratuvchi plitalar orasidagi uziladi (5-rasm). Separatorlarning yon devorlarida ishlatiladigan materialning o'ziga xos xususiyatlaridan kelib chiqqan holda, yoy tufayli yuzaga keladigan yuqori harorat tufayli gaz chiqadi. Bu gaz yoyning so'nishiga muhim ta'sir ko'rsatadi.

Ilova

CDADA DAM1 Ruxsat etilgan turdagi qolipli o'chirish to'xtatuvchisi (MCCB) muhim infratuzilmada ishonchli:

★ Sanoat: po'lat tegirmonlari, neft va gaz platformalari, kimyo zavodlari

★ Sog'liqni saqlash: Kasalxonaning asosiy va pastki tarqatish kengashlari

★ Tashish: Temir yo'l signalizatsiyasi, aeroportdagi bagaj tizimlari

★ Tijorat: Osmono'par binolar, ma'lumotlar markazlari, savdo markazlari, anjuman markazlari

★ Jamoat joylari: teatrlar, stadionlar, hukumat binolari

O'rnatish va texnik xizmat ko'rsatishning afzalliklari

★ Oson integratsiya:

Standart to'plam shinalar, fazali to'siqlar va apparatni o'z ichiga oladi

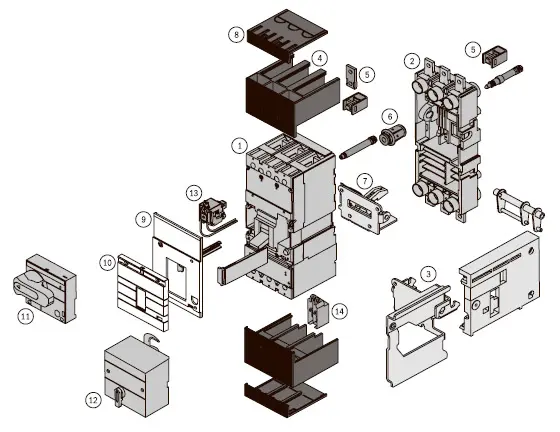

Qo'shimcha aksessuarlar: signal kontaktlari, shunt/past kuchlanish relizlari, elektr ishlaydigan mexanizmlar

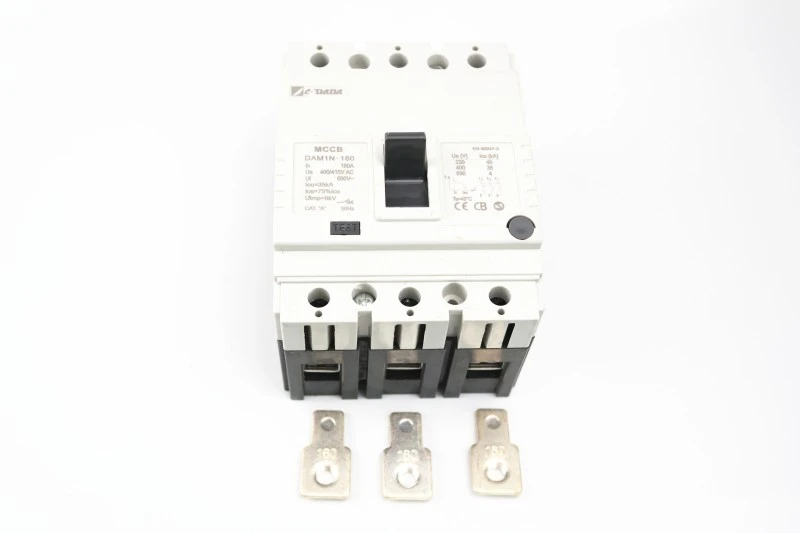

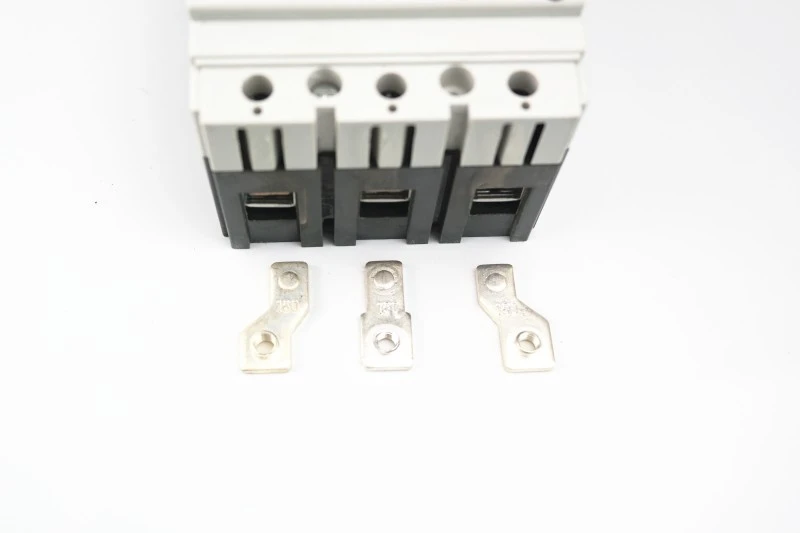

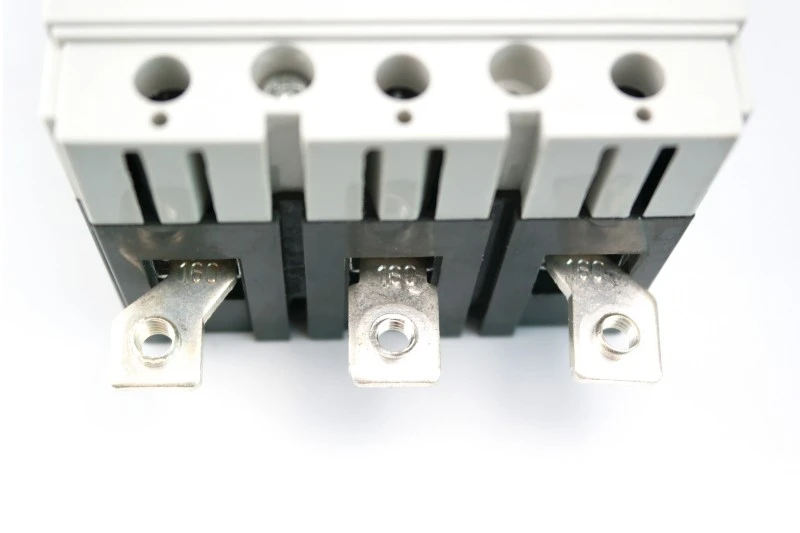

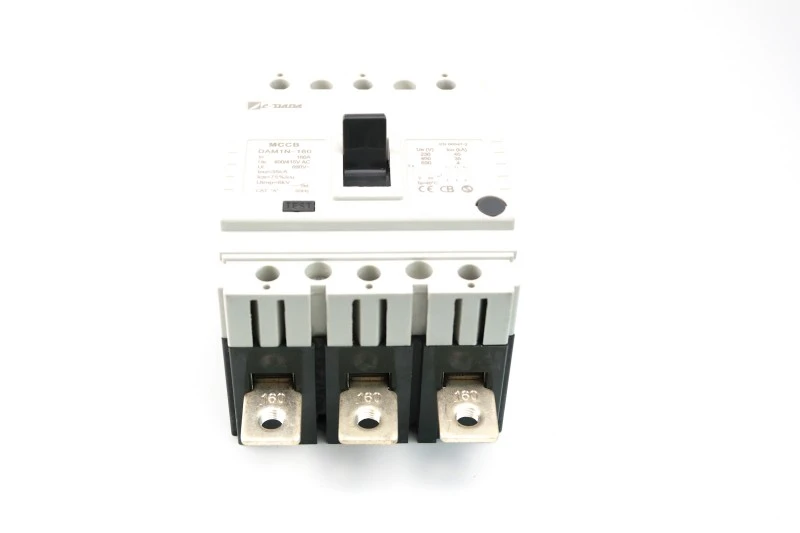

1) Kengaytirilgan shina orqali ulang (1-rasm)

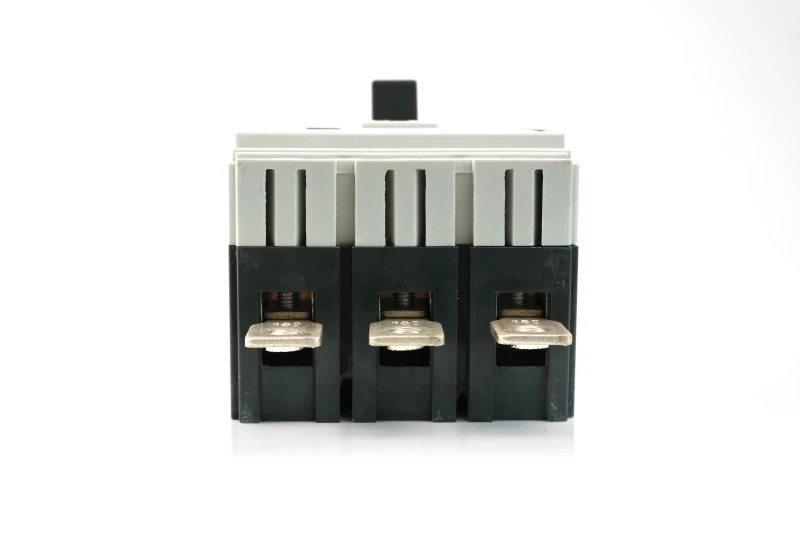

2) Tarqatish terminali orqali ulang (2-rasm)

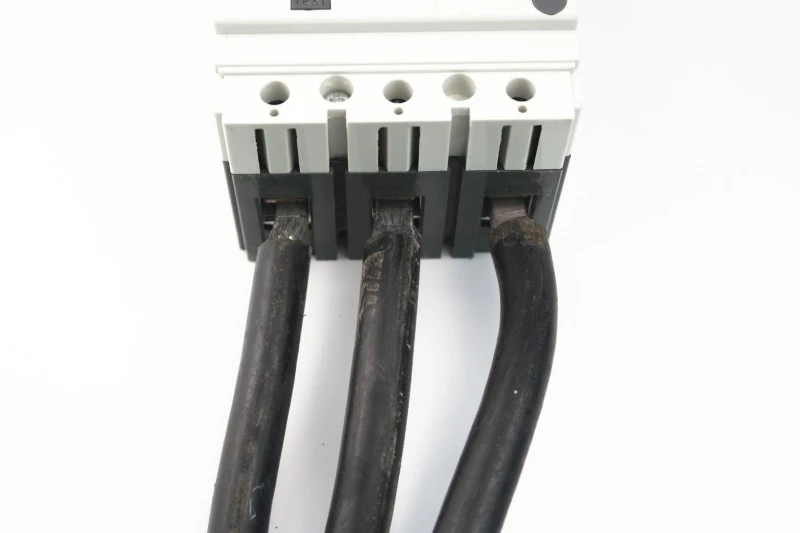

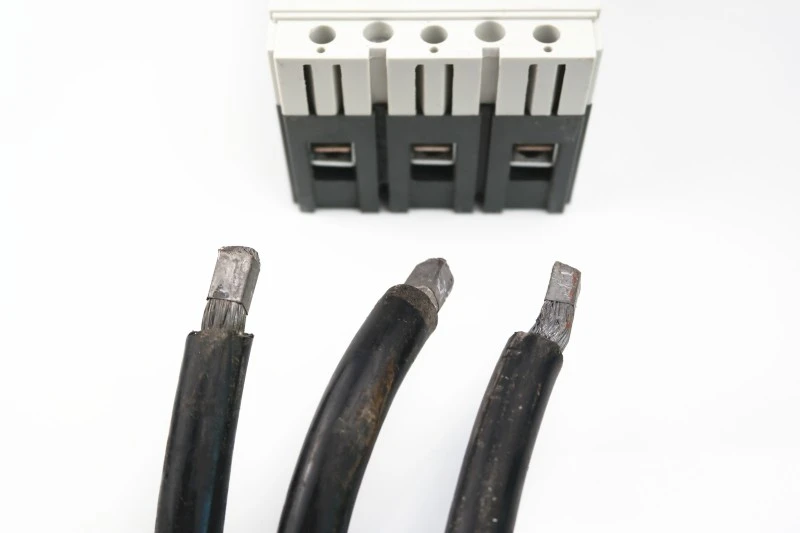

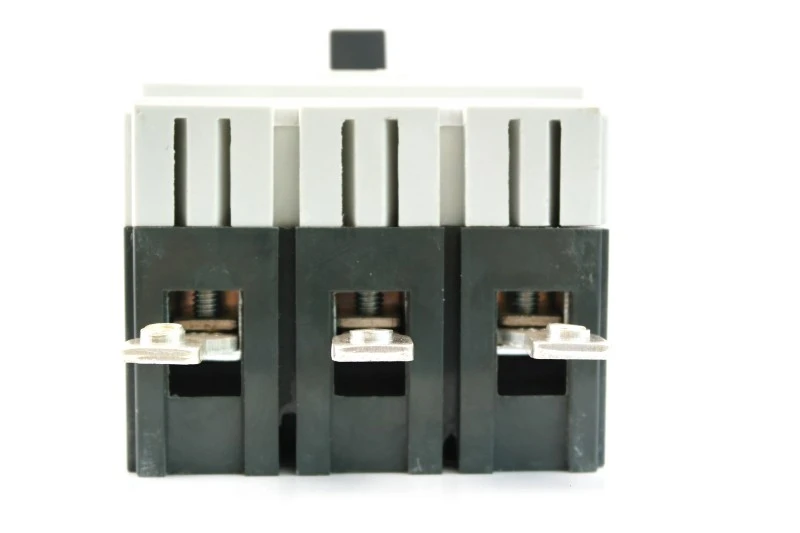

3) Kabelni to'g'ridan-to'g'ri ulang (3-rasm) kabel ushlagichlarini ishlatmasdan.

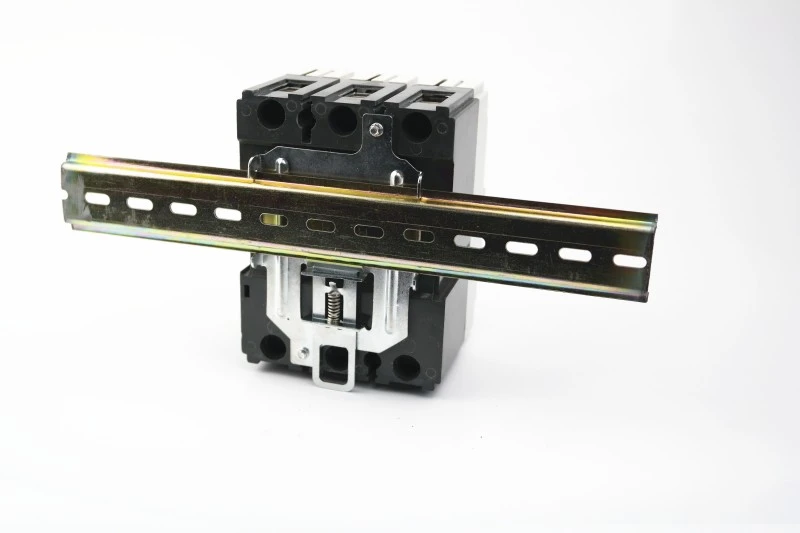

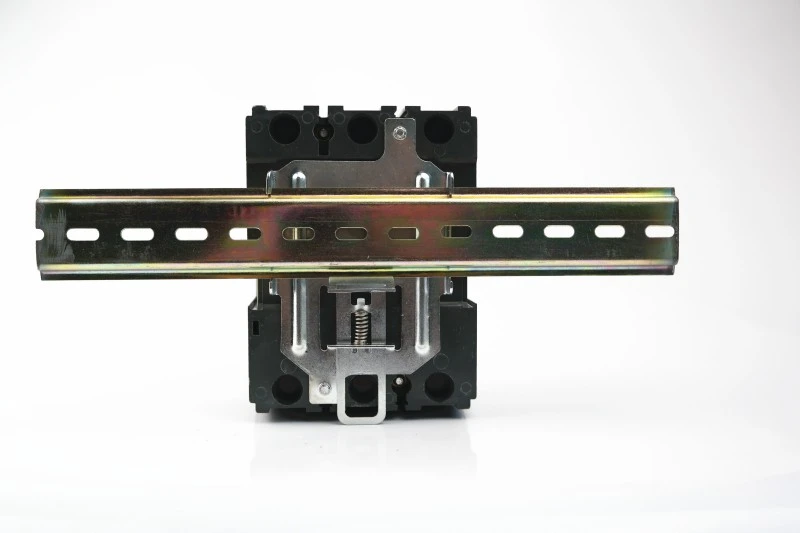

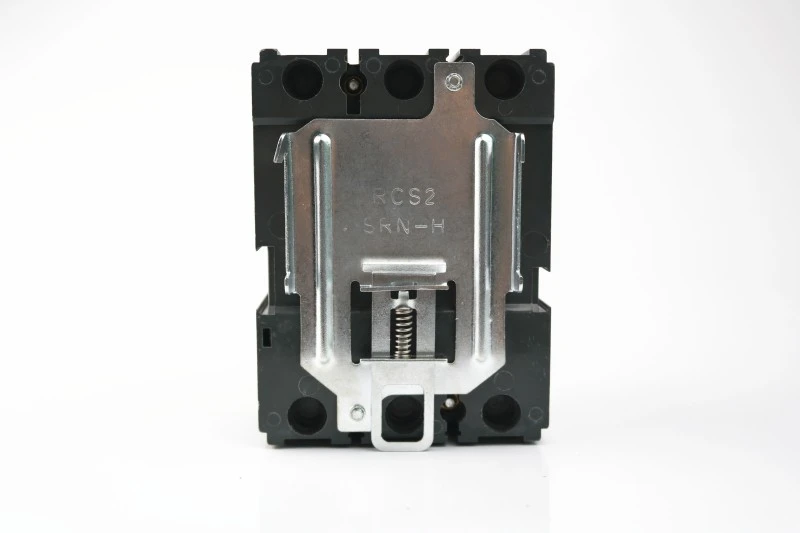

Maxsus qisqich yordamida 125 va 160 birliklarni DIN-relsga o'rnatish mumkin.

Qisqichli to'sar

DIN ray bilan qisqich

DIN ray bilan qisqich

★ Joyni tejaydigan dizayn:

Mahalliy muqobillarga qaraganda 10-20% engilroq va ixchamroq

Kichikroq korpus oʻlchamlarini → materiallar va yetkazib berish xarajatlarini kamaytirish imkonini beradi

★ Foydalanuvchilar uchun qulay tiklash:

Clear TRIP indikatori ko'r-ko'rona qayta yopilishini oldini oladi

Ovozli "klik" to'g'ri mexanik ulanishni tasdiqlaydi

★ Kelajakka tayyor:

Plagin va chiqarish to'plamlarini qo'llab-quvvatlaydi (tanlangan modellar uchun)

Smart monitoring qo'shimchalari bilan mos keladi

Nima uchun CDADA ni tanlaysiz?

1. Biz 42+ yil davomida yetakchi ishlab chiqaruvchimiz. 1983 yilda tashkil etilgan kompaniyamiz 40 yil davomida juda tez rivojlandi.

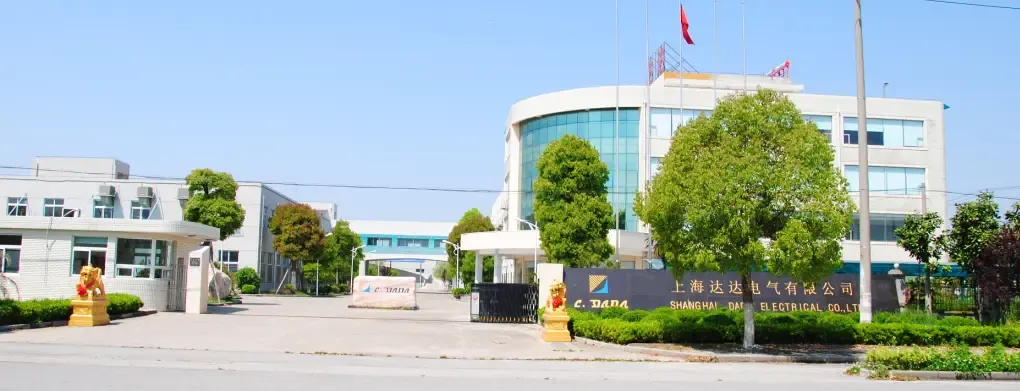

2. 3 ta zavoddan iborat guruh 52 400 m² ishlab chiqarish maydoniga ega va 500 dan ortiq xodimlarni ishlaydi. Faoliyatimizni kengaytirish va ustaxonalarimizni yangilash uchun o'n million yuanga yaqin sarmoya kiritdik.

3. INTERTEK, DEKRA & GMC tomonidan tekshirilgan zavod

4. Yuqori quvvatli kartonlar, palletlar himoyasi, uzoq masofalarga eksport tashish uchun yaxshi

Tez-tez so'raladigan savollar (FAQ)

1-savol: DAM1 Ruxsat etilgan turdagi qolipli korpusli o'chirgichni DIN rayiga o'rnatish mumkinmi?

A1: Ha — 125A va 160A modellari ixtiyoriy maxsus qisqich yordamida DIN relslariga o'rnatilishi mumkin. Yuqori reytinglar faqat panelga o'rnatiladi.

2-savol: DAM1 seriyasi qanday sertifikatlarga ega?

A2: U Idoralar, CB, ASTA, KEMA, SEMKO va RoHS bilan sertifikatlangan bo'lib, Evropa Ittifoqi, Yaqin Sharq, Janubi-Sharqiy Osiyo va undan tashqarida muvofiqlikni ta'minlaydi.

3-savol: Safardan keyin to'xtatuvchini qanday tiklashim mumkin?

A3: Birinchidan, qo'lni to'liq pastga OFF holatiga o'tkazing (chertishni eshitasiz), so'ng uni ON holatiga torting. Hech qachon uni TRIP dan ON holatiga to'g'ridan-to'g'ri majburlamang.

4-savol: Yordamchi qurilmalar mos keladimi?

A4: Ha—signal kontaktlari, yordamchi kontaktlar, shunt/past kuchlanish relizlari va elektr operatorlarini qismlarga ajratmasdan qo'shish mumkin.

5-savol: DAM1 eski to'xtatuvchilarni almashtirish uchun mos keladimi?

A5: Albatta. Uning ixcham izi ko'pgina panellarda eski MCCB-larni to'g'ridan-to'g'ri almashtirish imkonini beradi - vaqtni tejash va yangilash xarajatlarini tejash.
