Ushbu qo'llanma 6kA AC miniatyura elektron to'xtatuvchisi qanday ishlashini, 6kA reytingi nimani anglatishini, B, C va D harakatlanish egri chiziqlari ishlashga qanday ta'sir qilishini va tegishli nominal oqim va qutb konfiguratsiyasini qanday tanlashni tushuntiradi. Shuningdek, u keng tarqalgan xarid xatolarini aniqlaydi va muhandislar, pudratchilar va ishlab chiqaruvchilarning MCB yechimlarini baholovchi xaridorlar uchun amaliy nazorat ro'yxatini taqdim etadi.Shanghai DaDa Electric Co., Ltd.
Mundarija
- 6kA AC miniatyura o'chirgich nima?
- Nima uchun 6kA uzilish quvvati muhim?
- AC miniatyura o'chirgichi kontaktlarning zanglashiga olib qanday himoya qiladi?
- Qabul qiluvchilar qaysi texnik parametrlarni tekshirishlari kerak?
- B, C va D sayohat egri chiziqlari tanlovga qanday ta'sir qiladi?
- 6kA AC miniatyura to'xtatuvchilari odatda qayerda ishlatiladi?
- To'g'ri MCB qanday muammolarni oldini olishga yordam beradi?
- Qanday qilib xaridorlar mos keladigan 6kA MCB ni tanlashlari mumkin?
- Qochish kerak bo'lgan keng tarqalgan tanlov xatolar
- Nima uchun tajribali MCB ishlab chiqaruvchisi bilan ishlash kerak?
- Tez-tez so'raladigan savollar
- Shanghai DaDa Electric Co., Ltd bilan bog'laning.

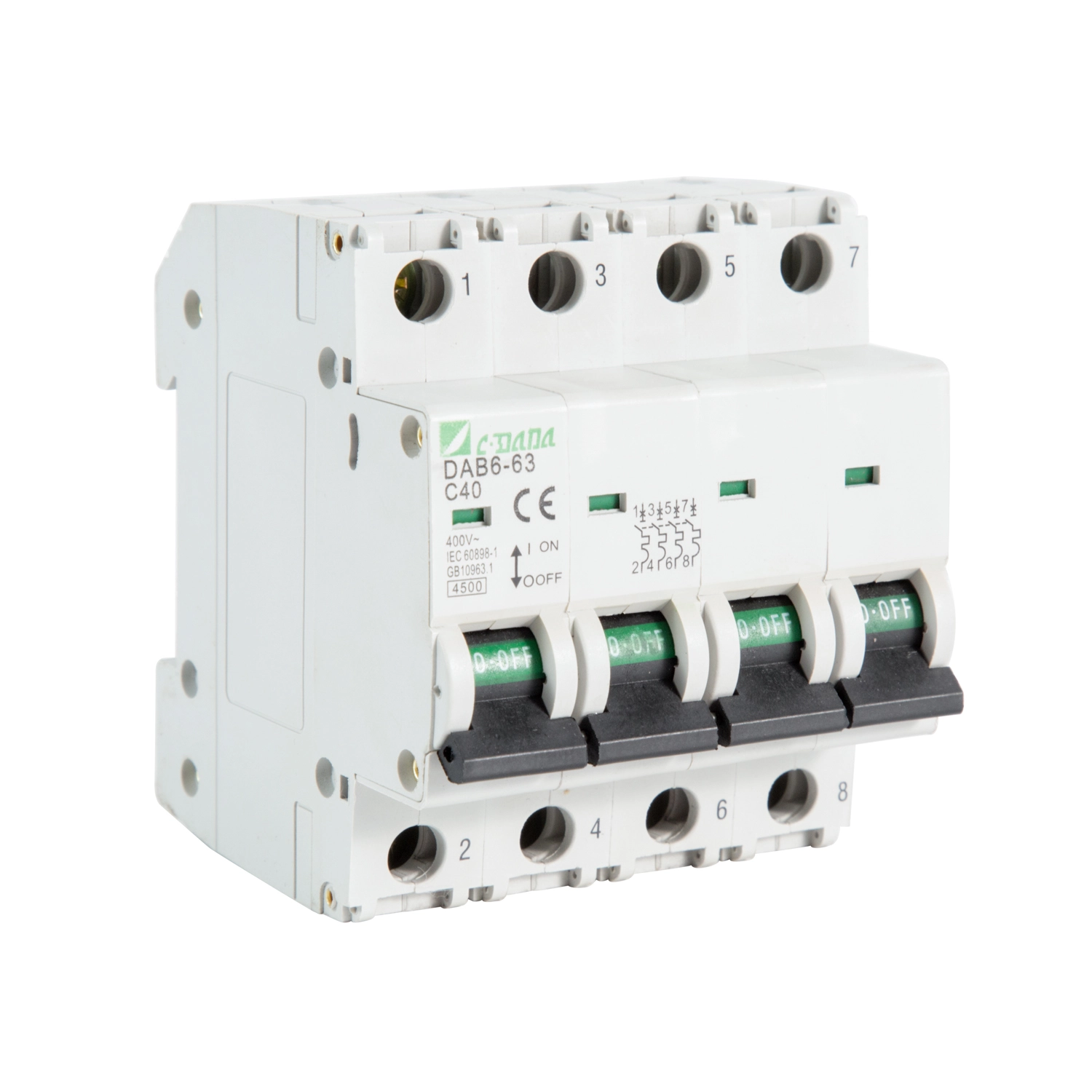

6kA AC miniatyura o'chirgich nima?
Odatda MCB deb ataladigan miniatyura o'chirgichi g'ayritabiiy oqim sharoitlari yuzaga kelganda elektr zanjirini avtomatik ravishda uzib qo'yish uchun mo'ljallangan himoya kommutatsiya moslamasi. An'anaviy sug'urtadan farqli o'laroq, MCB odatda nosozlik bartaraf etilgandan so'ng qayta o'rnatilishi mumkin, bu uni qayta ishlash va texnik xizmat ko'rsatish uchun qulay qiladi.
Atama6kAamaldagi sinov sharoitida to'xtatuvchining nominal qisqa tutashuvni uzish qobiliyatiga ishora qiladi. Oddiy qilib aytganda, 6kA MCB belgilangan talablar bajarilganda 6000 ampergacha bo'lgan qisqa tutashuv oqimini xavfsiz ravishda to'xtatish uchun mo'ljallangan.
IEC/EN 60898-1 ga mos keladigan mahsulotlar odatda nominal oqim, nominal kuchlanish, chastota, uzilish qobiliyati va lahzali o'chirish xususiyatlari kabi parametrlarni belgilaydi. Tijorat MCB diapazonlari turli oqim va qutb konfiguratsiyasi bo'yicha 6kA reytinglarini taklif qilishi mumkin.
6kA to'xtatuvchining normal ish oqimi emas. Masalan, 16A MCB o'zining nominal oqimini belgilangan sharoitlarda o'tkazish uchun mo'ljallangan, 6kA raqami esa qisqa tutashuvni uzish qobiliyatini tavsiflaydi. Bu ikki spetsifikatsiya butunlay boshqa muhandislik savollariga javob beradi.
Nima uchun 6kA uzilish quvvati muhim?
Qisqa tutashuvlar juda qisqa vaqt ichida juda yuqori oqimlarni keltirib chiqarishi mumkin. Himoya moslamasi o'rnatish joyida mavjud bo'lgan nosozlik oqimini xavfsiz tarzda to'xtata olmasa, oqibatlarga jiddiy aloqa shikastlanishi, haddan tashqari issiqlik, uskunaning ishdan chiqishi yoki xavfli elektr yoyi kiradi.
Shuning uchun, 6kA keng tarqalgan spetsifikatsiya bo'lganligi sababli, uzilish qobiliyatini tanlamaslik kerak. O'rnatish nuqtasida istiqbolli qisqa tutashuv oqimi baholanishi kerak va tanlangan to'xtatuvchining ushbu tizim uchun mos ravishda uzilish qobiliyatiga ega bo'lishi kerak.
| Parametr | Bu nimani anglatadi | Nima uchun bu muhim |
|---|---|---|
| 6kA | Nominal qisqa tutashuvni uzish qobiliyati | To'xtatuvchining belgilangan nosozlik-oqim darajasini xavfsiz tarzda to'xtata olishini aniqlaydi |
| Nominal oqim (In) | MCB ning normal joriy reytingi | Supero'tkazuvchilar quvvati va kutilgan yuk bilan muvofiqlashtirilishi kerak |
| Nominal kuchlanish (Ue) | Ilova uchun ish kuchlanishi | Elektr tizimiga mos kelishi kerak |
| Sayohat egri chizig'i | Bir lahzali magnit o'chirish diapazonini belgilaydi | Nosozlikdan himoyalanishni ta'minlab, noqulaylik tug'ilishining oldini olishga yordam beradi |
| Polyaklar soni | O'chirilgan / himoyalangan o'tkazgichlar soni | Sxema konfiguratsiyasiga mos kelishi kerak |
Ishlab chiqaruvchining spetsifikatsiyalari shuni ko'rsatadiki, 6kA MCBlar bir qator oqim ko'rsatkichlari va kuchlanish konfiguratsiyasi, shu jumladan umumiy 230V va 400V AC tarqatish tizimlari uchun mavjud.
AC miniatyura o'chirgichi kontaktlarning zanglashiga olib qanday himoya qiladi?
Oddiy MCB termal va magnit himoya mexanizmlarini birlashtiradi. Bu ikki funksiya turli elektr muammolarini hal qiladi.
- Termal himoya:Barqaror ortiqcha yuk bimetalik elementni isitadi. Harorat ish chegarasiga yetganda, mexanizm zanjirni bo'shatadi va ochadi.
- Magnit himoya:Yuqori qisqa tutashuv oqimi kuchli magnit ta'sirni yaratadi, bu lahzali qo'zg'alish mexanizmini faollashtiradi, kontaktlarning zanglashiga olib keladi.
- Qo'lda almashtirish:MCB odatda texnik xizmat ko'rsatish yoki o'rnatish ishlari paytida kontaktlarning zanglashiga olib kelishi uchun qo'lda almashtirilishi mumkin.
Ushbu kombinatsiya MCBni uzoq muddatli ortiqcha yuklarni ham, to'satdan qisqa tutashuv nosozliklarini ham bartaraf etish kerak bo'lgan davrlar uchun mos qiladi. Zamonaviy MCB mahsulot assortimenti odatda termal va magnit relizlarni birlashtiradi va mo'ljallangan yukga qarab B, C yoki D xususiyatlarini ta'minlashi mumkin.
Qabul qiluvchilar qaysi texnik parametrlarni tekshirishlari kerak?
Qabul qiluvchilar ko'pincha boshqa parametrlarga e'tibor bermasdan, joriy reyting va narxga e'tibor berishadi. Ishonchli loyiha spetsifikatsiyasi uchun quyidagi xususiyatlar birgalikda tekshirilishi kerak.
| Spetsifikatsiya | Oddiy ko'rib chiqish | Xaridorni tekshirish punkti |
|---|---|---|
| Buzilish qobiliyati | 6kA | Bu mumkin bo'lgan nosozlik oqimi uchun etarli ekanligini tasdiqlang |
| Nominal oqim | Ilovaga bog'liq | Yuk va o'tkazgich quvvati bilan muvofiqlashtirish |
| Nominal kuchlanish | Umumiy AC taqsimlash kuchlanishlari | Tizim kuchlanishini moslang |
| Chastotasi | Odatda belgilangan 50/60Hz | Mahalliy tarmoq bilan mosligini tasdiqlang |
| Sayohat xususiyati | B / C / D | Egri chiziqni yuklanish xususiyatlariga moslang |
| Qutb konfiguratsiyasi | Mahsulotga qarab 1P, 1P+N, 2P, 3P, 4P | Simlarni ulash tartibiga mos keling |
| O'rnatish | DIN temir yo'li keng tarqalgan | Tarqatish paneli bilan mosligini tasdiqlang |
| Standartlar | IEC/EN 60898-1 yoki boshqa tegishli standart | Agar kerak bo'lsa, texnik hujjatlar va sertifikatlarni talab qiling |
O'rnatilgan ishlab chiqaruvchilarning mahsulot hujjatlari odatda ajratilgan spetsifikatsiya sifatida uzilish qobiliyatini ko'rib chiqishdan ko'ra, ushbu parametrlarni birgalikda taqdim etadi.
B, C va D sayohat egri chiziqlari tanlovga qanday ta'sir qiladi?
Safar egri chizig'i MCBni belgilashda eng muhim qarorlardan biridir. Maktub to'xtatuvchining nominal oqimiga nisbatan magnit lahzali bo'shatishning taxminiy diapazonini tavsiflaydi.
| Egri chiziq | Odatda magnit o'chirish diapazoni | Oddiy dastur |
|---|---|---|
| B | 3–5 × In | Past kuchlanishli yuklar, yorug'lik, qarshilik sxemalari |
| C | 5–10 × In | Umumiy maqsadli va o'rtacha induktiv yuklar |
| D | 10–20 × In | Ba'zi motorlar va transformatorlar kabi yuqori yuklamalar |
Ushbu diapazonlar odatda IEC 60898-1 MCB xususiyatlari bilan bog'liq.
Misol uchun, agar vosita odatdagi ish oqimidan bir necha baravar yuqori vaqtinchalik ishga tushirish oqimini ishlab chiqarsa, ishga tushirish vaqtida juda sezgir egri chiziq keraksiz ravishda uzilishi mumkin. Uskunaga va to'liq sxema dizayniga qarab C-egri yoki D-egri moslamasi mosroq bo'lishi mumkin.
6kA AC miniatyura to'xtatuvchilari odatda qayerda ishlatiladi?
6kA AC miniatyura o'chirgichi haqiqiy nosozlik darajasi, kuchlanish, oqim va o'rnatish talablari qurilmaning texnik xususiyatlariga to'g'ri kelganda ko'plab past kuchlanishli ilovalar uchun mos bo'lishi mumkin.
- Uy-joy taqsimoti:yoritish sxemalari, rozetkalar davrlari, maishiy texnika va filial sxemalari.
- Tijorat binolari:ofis tarqatish platalari, yoritish tizimlari, chakana savdo ob'ektlari va kichik uskunalar sxemalari.
- Sanoat boshqaruv panellari:yordamchi sxemalar, boshqaruv uskunalari, kichik motorlar va boshqa mos keladigan past kuchlanishli yuklar.
- Qurilish xizmatlari:HVAC bilan bog'liq yordamchi sxemalar, nasoslar, yorug'lik va texnik xususiyatlar mos bo'lganda umumiy quvvat taqsimoti.
- Elektr taqsimlash shkaflari:tarmoqlarni himoya qilish va modulli tarqatish tizimlari.
Haqiqiy dastur har doim ishlab chiqaruvchining mahsulot hujjatlari va o'rnatish talablariga muvofiq tekshirilishi kerak. 6kA darajasi hech qachon har bir elektr muhiti uchun mos deb hisoblanmasligi kerak.
To'g'ri MCB qanday muammolarni oldini olishga yordam beradi?
Xarid qilish bilan bog'liq eng katta tashvishlardan biri bu to'xtatuvchining ishlashi emas, balki u tanlangan sharoitda barqaror ishlashi yoki yo'qligi.
1. Doimiy ortiqcha yuk
Haddan tashqari tokni juda uzoq vaqt davomida olib yuradigan kontaktlarning zanglashiga olib kelishi, o'tkazgichning isishi va uskunaning muddatidan oldin buzilishiga olib kelishi mumkin. Termal bo'shatish doimiy ortiqcha yuk sharoitlariga javob berish uchun mo'ljallangan.
2. Qisqa tutashuvdagi shikastlanish
Tegishli uzilish qobiliyati MCB ga qurilmaning belgilangan uzilish qobiliyatidan oshmasdan haddan tashqari nosozlik oqimini to'xtatishga imkon beradi.
3. Noqulay qoqilish
Nomaqbul sayohat egri uskuna ishga tushganda keraksiz uzilishlarga olib kelishi mumkin. B, C yoki D xususiyatlarini yukga moslashtirish ushbu muammoni hal qilishga yordam beradi.
4. Qiyin parvarishlash
Modulli MCB qulay qo'lda izolyatsiyani ta'minlab, elektrchilarga butun tarqatish tizimini o'chirmasdan alohida sxemalarni aniqlash va ishlashga yordam beradi.
5. Xarid qilishdagi noaniqlik
B2B loyihalarida to'liq bo'lmagan texnik xususiyatlar noto'g'ri mahsulotlarga, kechiktirilgan tasdiqlashga yoki almashtirish xarajatlariga olib kelishi mumkin. Aniq mahsulot ma'lumotlar varag'i va aniqlangan texnik parametrlar ushbu xavflarni kamaytiradi.
Qanday qilib xaridorlar mos keladigan 6kA MCB ni tanlashlari mumkin?
Amaliy tanlov jarayonini bir necha bosqichlarga bo'lish mumkin. Bu muhandislar va xarid guruhlariga mahsulotni faqat katalog nomidan tanlashdan qochishga yordam beradi.
-
Tizim kuchlanishini aniqlang.
Nominal AC kuchlanishini va dasturning bir fazali yoki uch fazali ekanligini tasdiqlang. -
Dizayn oqimini hisoblang yoki tasdiqlang.
MCB ning nominal oqimi kutilgan elektron yuk va o'tkazgichning ruxsat etilgan oqimi bilan muvofiqlashtirilishi kerak. -
Kelajakdagi qisqa tutashuv oqimini aniqlang.
O'rnatish nuqtasida mavjud nosozlik oqimini tekshiring va tanlangan 6kA uzilish quvvati etarli ekanligini tasdiqlang. -
Yuklanish tezligini baholang.
Sxemada motorlar, transformatorlar, sig'imli uskunalar, kommutatsiya quvvat manbalari yoki muhim ishga tushirish oqimini keltirib chiqaradigan boshqa yuklarni o'z ichiga oladimi yoki yo'qligini aniqlang. -
Tegishli sayohat egri chizig'ini tanlang.
Eng keng tarqalgan variantni tanlashdan ko'ra, haqiqiy yuk va himoya talablari asosida B, C yoki D ni tanlang. -
Qutb konfiguratsiyasini tanlang.
Loyiha 1P, 1P+N, 2P, 3P, 3P+N yoki mahsulot seriyasi tomonidan qoʻllab-quvvatlanadigan boshqa konfiguratsiyani talab qiladimi yoki yoʻqligini tasdiqlang. -
Standartlar va hujjatlarni tekshiring.
Tegishli ma'lumotlar varag'ini, test ma'lumotlarini, sertifikatlarni, o'lchamli chizmalarni va o'rnatish ko'rsatmalarini so'rang. -
Panelning mosligini tekshiring.
DIN-rels o'lchamlarini, terminal joylashuvini, o'tkazgich diapazonini, aksessuarlar va mavjud o'rnatish joyini tekshiring.
- □ Nominal kuchlanish tasdiqlandi
- □ Nominal oqim tasdiqlandi
- □ 6kA uzilish quvvati tasdiqlangan
- □ B/C/D egri chizig'i yukga qarab tanlangan
- □ Qutb konfiguratsiyasi tasdiqlandi
- □ Amaldagi standart tasdiqlangan
- □ O'lchovlar va DIN-relsga o'rnatilishi tekshirildi
- □ Sertifikatlash va sinov hujjatlari talab qilinadi
- □ Ishlash muhiti ko'rib chiqildi
- □ Yuqori/pastki oqim himoyasi bilan muvofiqlashtirish ko'rib chiqildi
Qochish kerak bo'lgan keng tarqalgan tanlov xatolar
Hatto asosiy texnik xususiyatlar to'g'ri ko'rinsa ham, o'rnatishdan keyin bir nechta xatolar muammolarni keltirib chiqarishi mumkin.
| Xato | Potentsial muammo | Yaxshiroq amaliyot |
|---|---|---|
| Faqat amperga qarab tanlash | Boshqa muhim parametrlar mos kelmasligi mumkin | Voltaj, egri chiziq, uzilish qobiliyati, qutblar va standartlarni birgalikda baholang |
| Har bir 6kA to'xtatuvchini almashtirsa bo'ladi | Turli xil mahsulotlar turli o'lchamlarga va ishlash xususiyatlariga ega bo'lishi mumkin | To'liq ma'lumotlar jadvallarini solishtiring |
| Noto'g'ri sayohat egri chizig'idan foydalanish | Noqulaylik tug'dirishi yoki dasturga mos kelmasligi | Haqiqiy yuk tushishini baholang |
| Istiqbolli nosozlik oqimiga e'tibor bermaslik | Buzilish qobiliyati etarli bo'lmasligi mumkin | O'rnatish nuqtasida xato darajasini tekshiring |
| Dirijyor muvofiqlashtirishga e'tibor bermaslik | Himoya simlar tizimiga to'g'ri kelmasligi mumkin | MCB reytingini o'tkazgich quvvati bilan muvofiqlashtiring |
| Hujjatsiz sotib olish | Tasdiqlash va o'rnatish qiyin bo'lishi mumkin | Sotib olishdan oldin texnik va muvofiqlik hujjatlarini so'rang |
Nominal oqim, o'tkazgich quvvati, o'tkazuvchanlik xarakteristikasi va nosozlik darajasi o'rtasidagi to'g'ri muvofiqlashtirish MCBni ishonchli tanlashda muhim ahamiyatga ega.
Nima uchun tajribali MCB ishlab chiqaruvchisi bilan ishlash kerak?
Katta hajmdagi xaridlar, OEM loyihalari, tarqatish hamkorliklari va elektr panellarini ishlab chiqarish uchun mahsulot sifati faqat bitta e'tiborga loyiqdir. Shuningdek, xaridorlar izchil spetsifikatsiyalar, barqaror ishlab chiqarish, sezgir texnik aloqa va loyihani tasdiqlashni qo'llab-quvvatlaydigan hujjatlarga muhtoj.
Shanghai DaDa Electric Co., Ltd.miniatyura to'xtatuvchidir yechimlari va tegishli past kuchlanishli elektr himoya mahsulotlarini qidirayotgan mijozlar uchun ishlab chiqarish hamkori sifatida ko'rib chiqilishi mumkin. B2B xaridorlari uchun eng foydali yetkazib beruvchini baholash faqat marketing da'volariga emas, balki o'lchanadigan texnik ma'lumotlarga qaratilishi kerak.
- Mahsulot spetsifikatsiyalari va texnik parametrlarini aniqlang
- Belgilangan nominal oqim va kuchlanish diapazonlari
- Mavjud sindirish imkoniyatlari
- Turli xil yuk sharoitlari uchun sayohat egri ma'lumotlari
- Mahsulot chizmalari va o'rnatish ma'lumotlari
- Tegishli sertifikatlash va muvofiqlik hujjatlari
- Barqaror ishlab chiqarish va sifatni nazorat qilish tartib-qoidalari
- Loyihaga xos talablar uchun texnik aloqa
- Tegishli hollarda OEM/ODM yordami
Import qiluvchilar va elektr distribyutorlari uchun bu omillar mahsulotlarni turli tarqatish tizimlariga birlashtirish yoki bir nechta bozorlarda sotish kerak bo'lganda ayniqsa muhim bo'lishi mumkin.
Tez-tez so'raladigan savollar
6kA amaldagi sinov sharoitida nominal qisqa tutashuvni uzish qobiliyatini bildiradi. U 6000 amperni ifodalaydi va uni MCB ning oddiy nominal oqimi bilan aralashtirib yubormaslik kerak.
Yo'q. Muvofiqlik istiqbolli qisqa tutashuv oqimiga, tizim kuchlanishiga, nominal oqimga, o'chirish xarakteristikasiga, qutb konfiguratsiyasiga, o'rnatish shartlariga va amaldagi qoidalarga bog'liq. To'sarni tanlashdan oldin mavjud nosozlik oqimini tekshirish kerak.
Ikki raqam turli parametrlarni tavsiflaydi. 6kA - uzilish quvvati ko'rsatkichi, 6A esa nominal oqim qiymati. To'xtatuvchining potentsial 6A nominal oqimi va 6kA uzilish quvvati bo'lishi mumkin.
Ular turli xil lahzali magnit o'chirish xususiyatlarini aniqlaydi. IEC 60898-1 ga binoan, B odatda taxminan 3-5 marta nominal oqim bilan, C taxminan 5-10 marta va D taxminan 10-20 marta bog'langan.
Dvigatellar katta boshlanish oqimiga ega bo'lishi mumkin, shuning uchun C yoki D xarakteristikalari vosita va kontaktlarning zanglashiga qarab mos bo'lishi mumkin. Yakuniy tanlovda boshlang'ich oqimi, noto'g'ri oqim, simi empedansi va boshqa himoya vositalari bilan muvofiqlashtirishni hisobga olish kerak.
Avtomatik emas. Kelajakdagi qisqa tutashuv oqimi to'xtatuvchining nominal uzilish qobiliyatidan oshsa, 6kA qurilma mos kelmasligi mumkin. To'sar nosozlik darajasiga va tegishli o'rnatish talablariga muvofiq tanlanishi kerak.
Odatda xaridorlar batafsil ma'lumotlar varag'i, texnik xususiyatlar, o'lchovli chizmalar, o'rnatish ko'rsatmalari, tegishli sinov yoki sertifikatlash hujjatlari va tegishli mahsulot standartlarini talab qilishlari kerak. Loyihaga oid talablar qo'shimcha hujjatlarni talab qilishi mumkin.
Ishlab chiqarish partiyalari, kuzatuv, texnik hujjatlar, sifat nazorati, yetkazib berish qobiliyati va sotishdan keyingi texnik yordam o'rtasidagi muvofiqlik B2B elektr loyihasining umumiy qiymati va ishonchliligiga sezilarli ta'sir ko'rsatishi mumkin.
Ishonchliroq elektron himoya yechimini yarating
Tanlash a6kA AC miniatyura to'xtatuvchisifaqat mahsulot yorlig'i emas, balki dasturning elektr shartlari bilan boshlanishi kerak. Nominal oqim, uzilish qobiliyati, o'chirish egri chizig'i, kuchlanish, qutb konfiguratsiyasi, o'rnatish muhiti va texnik hujjatlar ishonchli himoya echimiga yordam beradi.
Agar siz elektr taqsimlash loyihalari, boshqaruv panellari, tijorat binolari, turar-joy dasturlari yoki ulgurji tarqatish uchun MCB-larni sotib olsangiz,Shanghai DaDa Electric Co., Ltd.loyiha talablariga muvofiq mahsulotning tegishli spetsifikatsiyalarini baholashga yordam berishi mumkin.
Ommaviy xarid qilish loyihasi uchun texnik xususiyatlar, mahsulot haqida ma'lumot yoki yordam kerakmi?Biz bilan bog'lanisharizangizni muhokama qilish va mos miniatyura o'chirgich yechimini topish.
