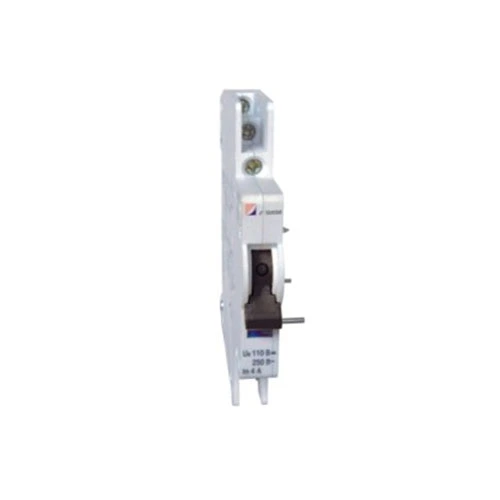

MCB Signal va yordamchi kontakt

CDADA 40+ yillik tajribaga ega ishlab chiqaruvchi va yetkazib beruvchi bo‘lib, biz juda ko‘p loyihalarni ko‘rdik, ularda panel operatorlari uzilib qolgan to‘xtatuvchini o‘tkazib yuboradi — kech bo‘lmaguncha. Shuning uchun biz CDADA MCB Signal va yordamchi kontaktni (DAB7-FL) ishlab chiqdik: aqlli, joyni tejaydigan yechim bo'lib, u sizga bitta modulda ikkita muhim signalni beradi - to'xtatuvchining holati (ON/OFF) va uzilish sababi (ortiqcha yuk/qisqa tutashuv).

Bizning maslahatimiz: Agar sizning boshqaruv tizimingiz qo'lda o'chirish va nosozlik o'rtasidagi farqni ajratishi kerak bo'lsa, bu siz ko'rsatishingiz kerak bo'lgan aksessuardir. Standart yordamchi kontaktlarning o'zi farq qila olmaydi, lekin bizniki.

Ikki funksiyali dizayn: bitta modul, ikkita signal

CDADA MCB Signal va yordamchi kontaktda aqlli mexanik selektor bilan ikkita mustaqil uzatish kontaktlari mavjud:

★ “A”dagi sariq indikator: Ikkala kontakt ham yordamchi kontakt sifatida ishlaydi → signal MCB ON/OFF holati

★ "AL" da sariq ko'rsatkich:

★ Chap kontakt = Yordamchi (ON/OFF holati)

★ O'ng kontakt = Signal (faqat MCB nosozlik tufayli ishlamay qolganda faollashadi)

★ Bu shuni anglatadiki, siz sim o'tkazishingiz mumkin:

★ “Quvvat yoqilgan” degan yashil chiroq yonadi

★ "Nosozlik signalini" ishga tushirish uchun qizil chiroq yoki PLC kiritish

★ Hammasi DAB7-63 MCB-dagi bitta qo'shimcha moduldan.

Texnik spetsifikatsiyalar

Muhim: Bu aksessuardan mustaqil foydalanish mumkin emas — u to'g'ridan-to'g'ri DAB7-63 MCB ga o'rnatilishi kerak.

O'rnatish bo'yicha qo'llanma (bizning soha muhandislarimizdan)

★ Xavfsiz va ishonchli ishlash uchun quyidagi amallarni bajaring:

★ O'rnatishdan oldin sxemani o'chiring.

★ DAB7-FL modulini DAB7-63 MCB ning chap tomoniga chertgancha suring.

★ Qo'shilgan ikki tomonlama lenta bilan mahkamlang (vibratsiyaga chidamliligi uchun).

★ Simlarni 4 ta terminalga ulang (har bir kontakt guruhiga 2 ta):

★ Yordamchi (holat) uchun chap juftlikdan foydalaning

★ Signal uchun to'g'ri juftlikdan foydalaning (safarni aniqlash)

★ Agar nosozlik signalizatsiya funksiyasi kerak bo'lsa, sariq tanlagichni "AL" ga o'rnating.

★ Sinov: MCBni qo'lda o'chirib qo'ying — nosozlik vaqtida faqat signal kontakti holatini o'zgartirishi kerak.

★ Pro Maslahat: Simlaringizni aniq belgilang! Ko'pgina texniklar ishga tushirish vaqtida yordamchi va signal signallarini chalkashtirib yuborishadi.

Standart yordamchi kontakt o'rniga buni qachon ishlatishingiz kerak?

Odatdagi ilovalar:

★ Data markazi PDU monitoringi

★ Quyosh kombayn qutilari

★ Sanoat boshqaruv panellari

★ Binolarni boshqarish tizimlari (BMS)

★ Lift yoki HVAC xavfsizlik sxemalari

Tez-tez so'raladigan savollar

1-savol: Buni CDADA bo'lmagan MCB-larda ishlata olamanmi?

A1: Yo'q. DAB7-FL mexanik va o'lchovli faqat CDADA DAB7-63 to'xtatuvchilari uchun mo'ljallangan. Bu Schneider, ABB yoki Siemens MCBlariga mos kelmaydi.

2-savol: Signal kontakti aslida qanday ishlaydi?

A2: MCB ichida, qo'lda o'chirish va termal/magnit nosozliklar o'chirish vaqtida o'chirish mandali mexanizmi boshqacha harakat qiladi. DAB7-FL bu mexanik farqni aniqlaydi va signal kontaktini faqat haqiqiy nosozliklar vaqtida faollashtiradi.

3-savol: Menga ikkala kontaktni simli ulash kerakmi?

A3: Majburiy emas. Boshqaruv mantiqingizga qarab, siz faqat yordamchi, faqat signal yoki ikkalasidan foydalanishingiz mumkin. Modul sizga moslashuvchanlikni beradi.

4-savol: DC quyoshli ilovalar uchun mos keladimi?

A4: Ha! 110V/0,5A DC-12 reytingi bilan u PV qator nosozliklarini masofadan aniqlash kerak bo'lgan quyosh simlarini kuzatish uchun ideal.

5-savol: Nima uchun CDADA umumiy brendlardan ko'ra tanlanadi?

A5: Chunki biz taklif qilamiz:

● Haqiqiy xato diskriminatsiyasi (faqat pozitsiyani sezish emas)

● DAB7 MCBs bilan uzluksiz integratsiya - adapter plitalari yo'q

● Zavodda sinovdan o'tgan mexanik ulanish - hech qanday o'yin yoki o'tkazib yuborilgan signallar

● Maydonni tekshirish uchun vizual indikatorni (sariq bayroq) tozalang

● Muammosiz loyihalar uchun global sertifikatlar (CE, CB, RoHS).

CDADA R&D dan yakuniy eslatma

Zamonaviy elektr tizimlarida "yoqish / o'chirish" etarli emas - sizga aql kerak. Bizning MCB Signal va yordamchi kontaktimiz oddiy to'xtatuvchini diagnostika tuguniga aylantirib, sizga aqlli va xavfsizroq panellarni yaratishga yordam beradi. Va u MCBni loyihalashtirgan jamoa tomonidan yaratilganligi sababli, siz mukammal sinergiyaga erishasiz - hech qanday taxminlar yo'q. — CDADA mahsulotlarini ishlab chiqish guruhi

Buyurtma berishga tayyormisiz? Biz taklif qilamiz:

● Panel quruvchilar uchun ommaviy chegirmalar

● Oldindan yig'ilgan MCB + DAB7-FL birliklari (mehnatni tejash)

● Bepul ulanish sxemalari va PLC mantiqiy misollar
