Haddan tashqari oqimdan himoyalangan qoldiq tok o'chirgichlari bo'yicha amaliy qo'llanma

RCBO nima?

AnRCBO— haddan tashqari oqimdan himoyalangan qoldiq tok oʻchirgichi — bitta qoliplangan blokda haddan tashqari yuk himoyasi, qisqa tutashuvdan himoya va qoldiq tokni (oqish) aniqlashni birlashtirgan past kuchlanishli himoya qurilmasi. Yilni korpus ichida termal-magnit o'chirish mexanizmi ortiqcha yuklanishlar va qisqa tutashuvlarni boshqaradi, nol ketma-ketlikdagi oqim transformatori esa to'lqinli va neytral o'tkazgichlarda oqayotgan oqimni doimiy ravishda taqqoslaydi. Farq nominal qoldiq tokdan (IDn) oshib ketganda, qurilma millisekundlarda ishlay boshlaydi, oqish oqimi odamlarga zarar etkazishi yoki yong'inga olib kelishidan oldin ta'minotni uzadi.

RCBO ni qachon tanlash kerak: haddan tashqari oqim va shaxsiy qochqindan himoya qilish kerak bo'lgan oxirgi kichik sxemalar - tashqi rozetkalar, jihozlar sxemalari, garajlar, podvallar, hammom va boshqa nam yoki oson kirish mumkin bo'lgan joylar.

DABL-63 RCBO sinfiga tegishli: bitta qurilma, uchta himoya - bir fazali uy xo'jaliklarining yakuniy davrlari uchun eng bo'sh joy va tejamkor tanlov.

To'g'ri RCBOni qanday tanlash mumkin?

1. Nominal oqim (In): kontaktlarning zanglashiga olib keladigan uzluksiz yukiga mos keling, bunda asboblarning kirish oqimlari uchun bo'sh joy (masalan, 40A standart maishiy texnika sxemalarini qamrab oladi).

2. Sindirish qobiliyati (Icn): o'rnatish nuqtasida istiqbolli qisqa tutashuv oqimidan yuqori bo'lishi kerak; 6kA tipik turar-joy va engil tijorat nosozliklarini qamrab oladi.

3. Qutblar: 1P+N ixcham DIN-relsli o'rnatish bilan bir fazali oxirgi davrlar uchun.

4. O'chirish xarakteristikasi: umumiy maishiy va maishiy texnika yuklari uchun C-egri (5–10 × In); Nozik elektronika uchun B-egri; Dvigatelni ishga tushirish uchun egri chiziq.

5. Standartlar va sertifikatlash: IEC/EN 61009-1 muvofiqligi va Idoralar belgisi xalqaro loyihalar uchun asos hisoblanadi.

6. Ilova: tashqi rozetkalar, jihoz sxemalari va garaj/podval yoritgichlari umumiy ichki sxemalarga qaraganda yuqori sezuvchanlikni talab qilishi mumkin.

Yaxshi belgilangan RCBO qanday ko'rinishga ega

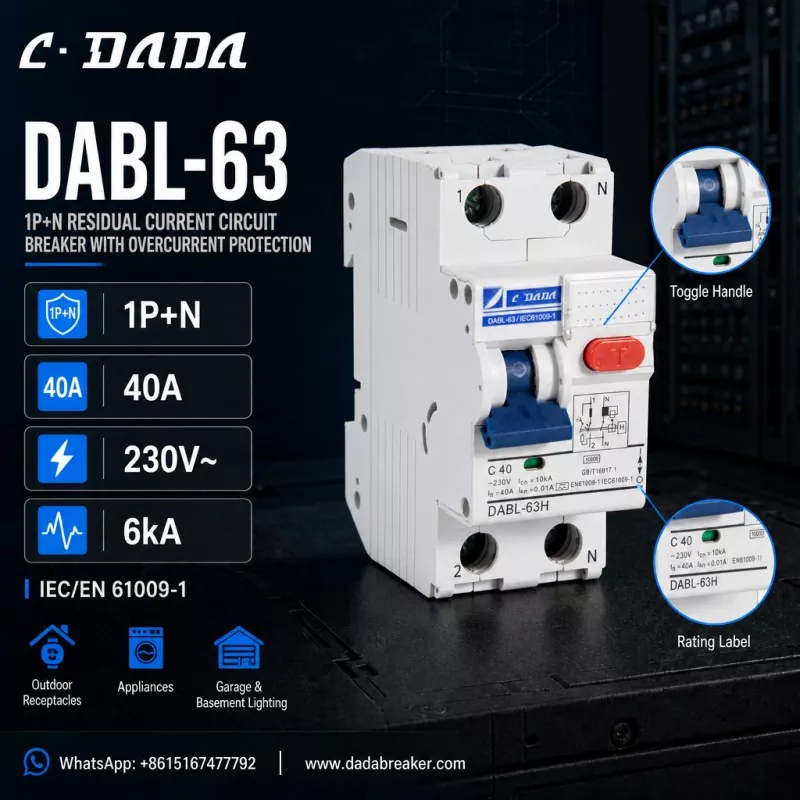

Buni aniq qilish uchun DABL-63 ni ko'rib chiqingC ·DADA elektr, 1P+N qoldiq tok oʻchirgichi, haddan tashqari oqimdan himoyalangan boʻlib, ushbu qurilma sinfida nimalarga eʼtibor qaratish kerakligini koʻrsatadi: 1P+N konfiguratsiyasi

● 40A nominal oqim (In) standart DIN-relsli tarqatish platalari uchun ixcham, jonli qutbli va neytral

● C-egri o'chirish (C40) bilan 230V~ nominal kuchlanish

● 6kA uzilish quvvati (Icn)

● IDn = 0,01A (10mA) yuqori sezgirlikdagi qoldiq oqimdan himoya

● IEC/EN 61009-1 muvofiqligi

● Vaqti-vaqti bilan funktsional tekshiruvlar uchun qizil T sinov tugmasi, terminallar 1/2/N bilan belgilangan, reyting yorlig'i va korpusda bosilgan elektron diagrammasi

● Ochiq idishlar, maishiy texnika, garaj va podvalni yoritish uchun qurilgan

Ushbu spetsifikatsiya ortidagi mantiq

10 mA yuqori sezgirlikdagi oqish himoyasiga ega 40A, 1P+N ramka turar-joy yakuniy davrlarining ko'p qismini qoplaydi: 40A umumiy jihoz va rozetkalarning yukiga mos keladi, 1P+N qurilmani olomon tarqatish platalari uchun ixcham saqlaydi va 10mA sezgirlik tashqi havodan himoya qilishning qo'shimcha qatlamini ta'minlaydi. hududlar va bolalar atrofida.

TSS

Savol: RCBO nima?

Javob: RCBO - haddan tashqari oqimdan himoyalangan qoldiq tok o'chirgichi - bu haddan tashqari yukdan himoya qilish, qisqa tutashuvdan himoya qilish va qoldiq oqimdan (oqish) himoyani bir birlikda birlashtirgan, odatda oxirgi kontaktlarning zanglashiga olib keladigan 63A gacha bo'lgan qayta o'rnatish jadvali past kuchlanishli himoya qurilmasi.

Savol: RCBO va MCB o'rtasidagi farq nima?

Javob: MCB faqat ortiqcha yuk va qisqa tutashuvdan himoya qiladi. RCBO qoldiq oqimni (oqish) aniqlashni tepaga qo'shib, oqish oqimi IDn dan oshib ketganda kontaktlarning zanglashiga olib, odamlarni himoya qiladi va elektr yong'inlarining oldini oladi.

Savol: IDn = 10mA nimani anglatadi?

Javob: IDn - nominal qoldiq ish oqimi. 10mA - yuqori sezuvchanlik darajasi: oqish oqimi 10mA ga yetganda qurilma o'chib ketadi, bu esa 30mA umumiy foydalanish darajasiga qaraganda tezroq shaxsiy himoyani ta'minlaydi.

Savol: DABL-63 RCBO nima?

Javob: DABL-63 - 40A, C-egri chiziqli, 230V~, 6kA uzilish quvvati va 10mA yuqori sezuvchanlikdagi oqishdan himoya qiluvchi C·DADA Electric dan haddan tashqari oqimdan himoyalangan 1P+N qoldiq tok o'chirgichi, IEC/EN 61009-1 talablariga muvofiq, tashqi maishiy yoritish asboblari va jihozlari uchun.
