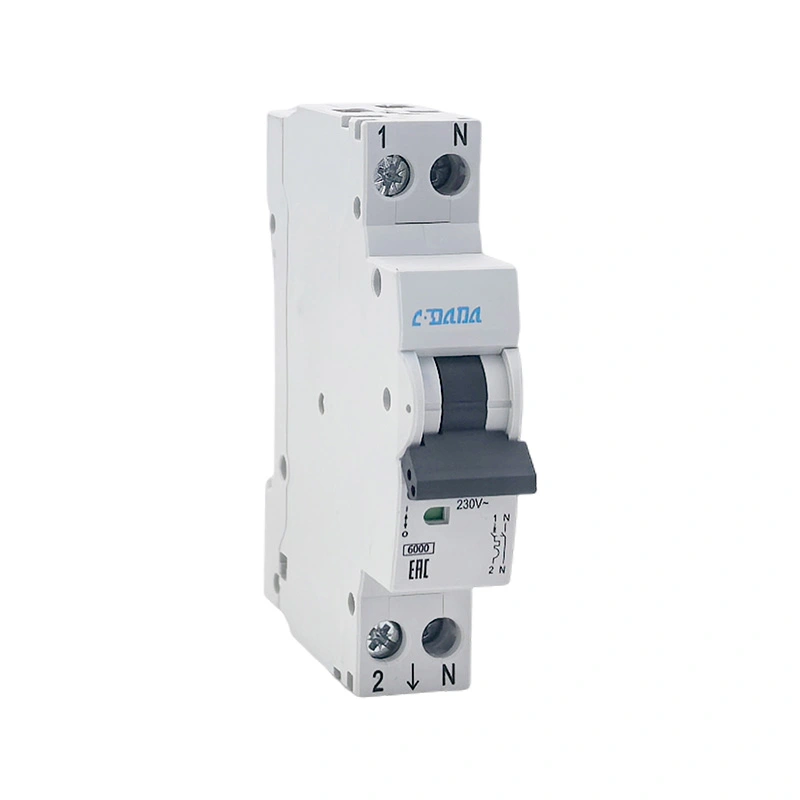

Nima uchun miniatyura to'xtatuvchisi DPN 6KA zamonaviy elektr himoyasi uchun muhim?

A Miniatyura to'xtatuvchisi DPN 6KAixcham o'lchamlarni amaliy o'rnatish bilan birlashtirganda ortiqcha yuklanish va qisqa tutashuvlardan ishonchli himoya qilish uchun mo'ljallangan. DPN konfiguratsiyasi odatda 1P + N tartibi bilan bog'liq, 6KA esa amaldagi standartlar va belgilangan sinov sharoitlarida 6 kA nominal qisqa tutashuvni uzish qobiliyatiga ishora qiladi. Ushbu qo'llanma DPN 6KA miniatyura o'chirgichi nimani anglatishini, u qanday ishlashini, uning uzilish qobiliyati nima uchun muhimligini, uni qayerda ishlatish mumkinligini, uni qanday tanlash va to'g'ri o'rnatishni va xaridorlar kontaktlarning zanglashiga olib keladigan himoya vositalarini sotib olishda nimani e'tiborga olishlari kerakligini tushuntiradi.

Miniatyura o'chirgichi DPN 6KA nimani anglatadi?

Odatda MCB sifatida qisqartirilgan miniatyura o'chirgichi g'ayritabiiy sharoitlar yuzaga kelganda elektr tokini uzish uchun ishlatiladigan avtomatik himoya o'chirish moslamasi. Odatda ishlagandan so'ng almashtirilishi kerak bo'lgan an'anaviy sug'urtadan farqli o'laroq, MCB odatda nosozlik tekshirilgandan va kontaktlarning zanglashiga olib xavfsiz deb hisoblanganidan keyin qayta o'rnatilishi mumkin.

AtamaDPNodatda kompaktni tasvirlash uchun ishlatiladi1P+N konfiguratsiyasi, bunda qurilma nol o'tkazgichni almashtirishda fazali o'tkazgichda himoyani o'z ichiga oladi. Aniq ichki tartibga solish va neytralning himoyalanganligi yoki faqat o'chirilishi mahsulotning o'ziga xos dizayniga bog'liq. Shuning uchun xaridorlar faqat qisqartmani talqin qilish o'rniga ishlab chiqaruvchining texnik hujjatlarini tekshirishlari kerak.

The6KAbelgilash, odatda shunday yoziladi6 kA, tegishli standart, sinov shartlari, kuchlanish va mahsulot spetsifikatsiyasi bo'yicha 6 kA nominal qisqa tutashuvni uzish qobiliyatini ko'rsatadi. Amaliy ma'noda, bu to'xtatuvchining belgilangan sharoitlarda xavfsiz ravishda uzilishi uchun mo'ljallangan istiqbolli qisqa tutashuv oqimi darajasini ko'rsatadi.

Bu ixcham konfiguratsiya va belgilangan qisqa tutashuvni uzish qobiliyatining kombinatsiyasi DPN 6KA miniatyura o'chirgichini panel maydoni va ishonchli kontaktlarning zanglashiga olib himoyasi muhim bo'lgan ko'plab past kuchlanishli tarqatish ilovalari uchun foydali qiladi.

DPN 6KA elektron to'xtatuvchisi qanday ishlaydi?

Oddiy miniatyura to'xtatuvchisi termal va magnit himoya tamoyillaridan foydalanadi. Issiqlik mexanizmi doimiy haddan tashqari oqimga javob beradi, magnit mexanizm esa qisqa tutashuvlar kabi yuqori oqimdagi nosozlik holatlariga tezda javob berishga mo'ljallangan.

• Haddan tashqari yukdan himoya qilish:Agar oqim etarli vaqt davomida kontaktlarning zanglashiga olib keladigan normal ish darajasidan yuqori bo'lsa, termal mexanizm to'xtatuvchining ishlamay qolishiga olib kelishi mumkin.
• Qisqa tutashuvdan himoya qilish:Yuqori noto'g'ri oqim magnit o'chirish mexanizmini faollashtirishi mumkin, bu kontaktlarning zanglashiga olib kelishi mumkin.
• Qo'lda almashtirish:Operatsion tutqichi, mahsulot ushbu funktsiya uchun mo'ljallangan bo'lsa, normal ishlash vaqtida kontaktlarning zanglashiga olib yoki o'chirishga imkon beradi.
• Muammolarni lokalizatsiya qilish:DPN tizimida faza va neytral o'tkazgichlar qurilmaning belgilangan kommutatsiya dizayniga muvofiq ajratilishi mumkin.
• Yilni taqsimlash:Tor shakl faktor elektr panellariga cheklangan DIN-rels maydonida ko'proq kontaktlarning zanglashiga olib kelishiga yordam beradi.

To'xtatuvchining maqsadi shunchaki elektr tokini to'xtatish emas. U ishlab chiqilgan sharoitlarda anormal oqimni to'xtatishi va normal ishlash vaqtida ishonchli bo'lishi kerak. Shuning uchun yuqori va quyi oqimdagi himoya vositalari bilan to'g'ri muvofiqlashtirish muhimdir.

Shu sababli, to'xtatuvchini faqat jismoniy o'lchamiga yoki nominal oqimiga qarab tanlash muammolarni keltirib chiqarishi mumkin. O'rnatishdan oldin har doim to'liq elektr spetsifikatsiyasi ko'rib chiqilishi kerak.

Nima uchun 6KA uzilish qobiliyati muhim?

Miniatyura o'chirgichni sotib olayotganda tushunish kerak bo'lgan eng muhim xususiyatlardan biri sindirish qobiliyatidir. 6 kA nominal to'xtatuvchining nominal qisqa tutashuv quvvatiga ega ekanligini anglatadi6000 amperbelgilangan sinov sharoitlarida.

Bu qiladiemasto'xtatuvchining doimiy ravishda 6000 A ni olib yurishi kerakligini anglatadi. To'xtatuvchining nominal oqimi alohida spetsifikatsiyadir. Misol uchun, to'xtatuvchining 6 kA qisqa tutashuvni uzish qobiliyatiga ega bo'lgan holda, yorug'lik yoki rozetka pallasida mos keladigan nominal oqim bo'lishi mumkin.

Yangi o'rnatish uchun o'rnatish joyidagi istiqbolli qisqa tutashuv oqimi malakali elektr mutaxassisi tomonidan baholanishi kerak. Tanlangan to'xtatuvchining o'rnatish uchun mos sindirish qobiliyati bo'lishi va tegishli mahalliy talablarga javob berishi kerak.

Asosiy afzalliklari nima?

To'g'ri belgilangan DPN 6KA miniatyura o'chirgichi ixcham elektr taqsimlash tizimlarida bir nechta umumiy muammolarni hal qilishi mumkin.

Yana bir amaliy afzallik - sxemani tashkil qilish osonroq. Bitta himoya moslamasining juda ko'p yuklarga xizmat qilishiga ruxsat berish o'rniga, to'g'ri rejalashtirilgan tarqatish paneli elektr yuklarini alohida sxemalarga bo'lishi mumkin. Bu muammolarni bartaraf etishni osonlashtiradi va ta'sirlangan kontaktlarning zanglashiga olib keladigan ta'sirini cheklashga yordam beradi.

Odatda qayerda ishlatiladi?

DPN 6KA to'xtatuvchilari past kuchlanishli tarqatish ilovalarining keng doirasi uchun ko'rib chiqilishi mumkin, agar ularning elektr ko'rsatkichlari va sertifikatlash talablari o'rnatishga mos kelsa.

• Uy-joylarni taqsimlash platalari
• Kvartira va binolarning elektr tizimlari
• Yoritish sxemalari
• Soket va umumiy maqsadli sxemalar
• Kichik tijorat binolari
• Ofislar va chakana savdo ob'ektlari
• Boshqarish panellari va jihozlarni taqsimlash sxemalari
• Yengil sanoat elektr inshootlari
• Elektr shkaflaridagi yordamchi sxemalar

Ular, ayniqsa, ixcham tarqatish uskunasida foydali bo'lishi mumkin, bu erda o'rnatuvchi mavjud o'rnatish joyi bilan kontaktlarning zanglashiga olib keladigan himoyasini muvozanatlashi kerak. Biroq, dasturning yaroqliligi hech qachon faqat mahsulot nomidan aniqlanmasligi kerak.

Muayyan modelni tanlashdan oldin yuk turi, o'tkazgich o'lchami, o'rnatish usuli, atrof-muhit harorati, nosozlik darajasi, kuchlanish tizimi, topraklama tartibi va mahalliy elektr qoidalarini hisobga olish kerak.

Tanlovdan oldin xaridor nimani tekshirishi kerak?

Xarid qilishdagi eng katta xatolardan biri faqat nominal oqim yoki 6 kA belgisi asosida to'xtatuvchini tanlashdir. To'liqroq spetsifikatsiyani ko'rib chiqish moslik muammolarini, o'rnatish kechikishlarini va keraksiz almashtirish xarajatlarini kamaytirishi mumkin.

1. Nominal oqim:Mavjud bo'lgan eng katta reytingni tanlashdan ko'ra, sxema dizayniga va kutilgan yukga qarab tanlang.
2. Nominal kuchlanish:To'xtatuvchining elektr tizimining kuchlanishiga va chastotasiga mos kelishini tasdiqlang.
3. Qutb konfiguratsiyasi:Kerakli tartibga solish 1P + N ekanligini tekshiring va qaysi o'tkazgichlar himoyalangan va o'chirilganligini tushuning.
4. Buzilish qobiliyati:O'rnatish nuqtasida bo'lajak nosozlik oqimi uchun 6 kA nominalga mos kelishini tasdiqlang.
5. Sayohat egri chizig'i:Yuklanish va shoshilinch harakatga qarab kerakli o'chirish xarakteristikasini tekshiring.
6. Standartlar va sertifikatlar:Maqsadli bozorga tegishli test hisobotlari, deklaratsiyalar va sertifikatlashtirish hujjatlarini so'rang.
7. Terminal mosligi:Supero'tkazuvchilar o'lchamlari diapazoni, terminal konstruktsiyasi, siqish talablari va ulanish imkoniyatini tekshiring.
8. DIN-ray mosligi:Jismoniy o'lchamlar mo'ljallangan tarqatish korpusiga mos kelishini tasdiqlang.
9. Operatsion muhiti:Harorat, namlik, balandlik, chang, tebranish va boshqa atrof-muhit sharoitlarini hisobga oling.
10. Yetkazib beruvchining mustahkamligi:Takroriy buyurtmalarni talab qiladigan loyihalar uchun ishlab chiqarish qobiliyati va sifatni nazorat qilish tartib-qoidalarini tekshiring.

Distribyutorlar uchun yana bir muhim jihat - mahsulotning mustahkamligi. Bitta jo'natmada spetsifikatsiyaga javob beradigan, lekin keyingi partiyalarda sezilarli darajada farq qiladigan to'xtatuvchisi inventar va loyiha xavflarini yaratishi mumkin. Shuning uchun xaridorlar sifatni nazorat qilish tartib-qoidalarini, tekshirish standartlarini, qadoqlash, etiketkalash va takroriy buyurtma talablarini yetkazib beruvchi bilan oldindan muhokama qilishlari kerak.

O'rnatish vaqtida nimani e'tiborga olish kerak?

Elektrni o'rnatish malakali mutaxassis tomonidan va ishlab chiqaruvchining ko'rsatmalariga va amaldagi elektr kodlariga muvofiq amalga oshirilishi kerak. Hatto to'g'ri belgilangan DPN 6KA to'xtatuvchisi ham noto'g'ri o'rnatilgan bo'lsa, yomon ishlashi mumkin.

• Tarqatish uskunasida ishlashdan oldin o'rnatishni quvvatsizlang.
• Ulanishdan oldin kontaktlarning zanglashiga olib kelishini va simlarning joylashishini tasdiqlang.
• To'xtatuvchini tegishli DIN rayiga yoki o'rnatish tizimiga mahkam o'rnating.
• Ishlab chiqaruvchi tomonidan belgilangan o'lcham oralig'ida o'tkazgichlardan foydalaning.
• Belgilangan terminalni mahkamlash momentini qo'llang.
• Supero'tkazuvchilar marshrutini toza tuting va terminallarda keraksiz mexanik kuchlanishdan saqlaning.
• Mahsulotni ulash sxemasiga muvofiq faza va neytral ulanishlarni tekshiring.
• Korpusning etarli masofa, ventilyatsiya va himoya bilan ta'minlanganligini tekshiring.
• Tugallangan kontaktlarning zanglashiga olib kirishdan oldin tegishli elektr sinovlarini o'tkazing.

Terminal ulanishi alohida e'tiborga loyiqdir. Bo'shashgan elektr aloqasi qarshilik va issiqlikni keltirib chiqarishi mumkin, noto'g'ri tayyorlangan o'tkazgich esa ulanishning mexanik barqarorligini buzishi mumkin. Shuning uchun o'rnatish ishlab chiqaruvchi tomonidan belgilangan o'tkazgichni tayyorlash va moment talablariga rioya qilishi kerak.

Hech qachon to'xtatuvchini to'g'ri sxema dizayni o'rniga ishlatmang. Himoya qurilmalari o'tkazgichlar, yuklar, yuqori oqim himoyasi, topraklama va boshqa xavfsizlik komponentlarini o'z ichiga olgan to'liq elektr tizimining bir qismi sifatida ishlaydi.

DPN 6KA an'anaviy MCB konfiguratsiyalari bilan qanday taqqoslanadi?

Taqqoslash bitta konfiguratsiya universal yaxshiroq degani emas. Tegishli dizayn elektr tizimiga, mahalliy qoidalarga, mavjud panel maydoniga, zarur izolyatsiyani tartibga solishga va boshqa himoya vositalari bilan muvofiqlashtirishga bog'liq.

Qanday qilib samaradorlikni saqlab qolish mumkin?

Miniatyura to'xtatuvchilari odatda cheklangan muntazam parvarishlashni talab qiladi, ammo atrofdagi elektr tizimini vaqti-vaqti bilan tekshirish kerak. Tez-tez tushunarsiz qoqilish hech qachon e'tibordan chetda qolmasligi kerak.

• Terminallarni qizib ketish, rang o'zgarishi yoki shikastlanish belgilarini tekshiring.
• Rejalashtirilgan elektr ta'mirlash vaqtida bo'sh ulanishlarni tekshiring.
• Tarqatish korpusini toza va ortiqcha chang yoki namlikdan toza tuting.
• Takroriy sayohatlarni kuzatib boring va asosiy sababni o'rganing.
• Mexanik shikastlanish yoki g'ayritabiiy ish xatti-harakatini ko'rsatadigan to'sarlarni almashtiring.
• O'chirgich nima uchun qo'zg'alganini aniqlamay turib, uni qayta-qayta o'rnatmang.

Qayta-qayta ishlayotgan o'chirgich ortiqcha yuk, qisqa tutashuv, izolyatsiya bilan bog'liq muammolarni, uskunaning nosozliklarini, noto'g'ri to'xtatuvchini tanlashni yoki o'rnatishdagi boshqa muammolarni ko'rsatishi mumkin. Sxemani normal ishlashga qaytarishdan oldin malakali xodimlar muammoni aniqlashlari kerak.

To'g'ri panel belgilarini saqlash ham foydalidir. Sxemalarning aniq identifikatsiyasi, ayniqsa, tijorat binolarida va katta elektr shkaflarida kelgusida tekshirish va texnik xizmat ko'rsatishni yanada samaraliroq qilishi mumkin.

Ishonchli ishlab chiqaruvchidan nimani kutish kerak?

Miniatyura to'xtatuvchisi DPN 6KA mahsulotlarini ulgurji tarqatish, elektr loyihalari, OEM ilovalari yoki panellarni yig'ish uchun xarid qilishda mahsulot sifati sotib olish qarorining faqat bir qismidir. Doimiy hujjatlar, ishlab chiqarish nazorati, aloqa va sotishdan keyingi yordam ham loyiha muvaffaqiyatiga muhim ta'sir ko'rsatishi mumkin.

Shanghai DaDa Electric Co., Ltd.elektr himoya vositalari va tegishli o'chirgichlar yechimlarini qidirayotgan mijozlar uchun potentsial yetkazib beruvchi manba hisoblanadi. Har qanday ishlab chiqaruvchini baholashda xaridorlar ommaviy buyurtma berishdan oldin mahsulotning ma'lumotlar varaqlari va tegishli muvofiqlik hujjatlarini so'rashlari, aniq model konfiguratsiyasini aniqlashtirishlari va ishlab chiqarish va tekshirish talablarini tasdiqlashlari kerak.

Import qiluvchilar va distribyutorlar uchun aloqa ayniqsa muhimdir. Xaridni tasdiqlashdan oldin mahsulotning aniq modelini, elektr xususiyatlarini, miqdorini, qadoqlash usulini, etiketkasini, yetkazib berish talablarini, tekshirish tartibini va hujjatlarni belgilash foydalidir. Bu xaridor, ishlab chiqaruvchi va oxirgi mijoz o'rtasidagi tushunmovchiliklarni kamaytirishga yordam beradi.

Tez-tez so'raladigan savollar

1. Miniatyura o'chirgichda 6KA nimani anglatadi?

6KA, odatda 6 kA deb yoziladi, belgilangan sinov sharoitida 6000 amperlik qisqa tutashuvni uzish qobiliyatini ko'rsatadi. Bu to'xtatuvchining oddiy ish oqimi emas.

2. O'chirgichda DPN nimani anglatadi?

DPN odatda 1P+N konfiguratsiyasi bilan bog'lanadi. To'liq himoya qilish va almashtirish funktsiyalari ishlab chiqaruvchining dizayniga bog'liq, shuning uchun o'rnatishdan oldin mahsulotning ma'lumotlar varag'ini tekshirish kerak.

3. 6 kA to'xtatuvchisi har bir elektr inshootiga mos keladimi?

Yo'q, uzilish quvvati o'rnatish joyidagi istiqbolli qisqa tutashuv oqimiga mos kelishi kerak. Nominal kuchlanish, oqim, o'chirish xarakteristikasi, o'rnatish shartlari va amaldagi qoidalar ham hisobga olinishi kerak.

4. 6 kA to'xtatuvchining 6000 A ni doimiy ravishda o'tkazishi mumkinligini anglatadimi?

Yo'q. 6 kA qiymati uzluksiz oqim o'tkazish qobiliyatiga emas, balki qisqa tutashuvni uzish qobiliyatiga tegishli. Nominal oqim alohida spetsifikatsiyadir.

5. DPN 6KA to'xtatuvchisi turar-joy taqsimlash platalarida ishlatilishi mumkinmi?

Mahsulotning elektr ko'rsatkichlari, konfiguratsiyasi, o'lchamlari, sertifikatlash va o'rnatish talablari sxema va mahalliy qoidalarga mos keladigan bo'lsa, u muayyan turar-joy ilovalari uchun mos bo'lishi mumkin.

6. Kotirovka so'rashda qanday ma'lumotlarni taqdim etishim kerak?

Kerakli nominal oqim, nominal kuchlanish, qutb konfiguratsiyasi, sayohat xarakteristikasi, uzilish qobiliyati, miqdor, maqsadli bozor, amaldagi standartlar, qadoqlash talablari va har qanday OEM yoki etiketka talablarini taqdim eting. Bu yetkazib beruvchiga talabni yanada samarali baholashga yordam beradi.

7. Nima uchun miniatyura to'xtatuvchisi qayta-qayta ishlamay qoladi?

Takroriy o'chirish ortiqcha yuk, qisqa tutashuv, noto'g'ri jihozlar, simlar bilan bog'liq muammolar, noto'g'ri to'xtatuvchini tanlash yoki boshqa elektr nosozliklari natijasida yuzaga kelishi mumkin. Buning sababi to'xtatuvchini qayta-qayta o'rnatishdan ko'ra, malakali xodimlar tomonidan aniqlanishi kerak.

8. DPN ikki kutupli o'chirgich bilan bir xilmi?

Majburiy emas. DPN qurilmasi faza va neytral kommutatsiyani o'z ichiga olishi mumkin bo'lsa-da, uning ichki muhofazasi va kommutatsiya tartibi an'anaviy ikki kutupli himoya moslamasidan farq qilishi mumkin. Har doim ishlab chiqaruvchining ulanish sxemasi va texnik xususiyatlarini tekshiring.

9. Nominal oqim va uzilish quvvati o'rtasidagi farq nima?

Nominal oqim to'xtatuvchining belgilangan sharoitlarda normal ishlash vaqtida olib o'tish uchun mo'ljallangan tok bilan bog'liq. Buzilish qobiliyati uning belgilangan qisqa tutashuv oqimini xavfsiz ravishda uzib qo'yish qobiliyati bilan bog'liq.

10. DPN 6KA to'xtatuvchisiga buyurtma berishda eng muhim spetsifikatsiya nima?

Har bir o'rnatish uchun qo'llaniladigan yagona spetsifikatsiya yo'q. Nominal oqim, kuchlanish, qutb konfiguratsiyasi, o'chirish xarakteristikasi, uzilish qobiliyati, amaldagi standartlar, jismoniy o'lchamlar va o'rnatish shartlari birgalikda tekshirilishi kerak.

Miniatyura to'xtatuvchisi DPN 6KA yechimlari uchun biz bilan bog'laning

To'g'ri o'chirgichni tanlash, oxir-oqibat, himoya ko'rsatkichlarini elektr o'rnatishning haqiqiy talablari bilan moslashtirishdir. Miniatyura o'chirgichi DPN 6KA to'g'ri belgilangan va o'rnatilganda ixcham konfiguratsiya, ortiqcha yukdan himoya qilish, qisqa tutashuvni uzish qobiliyati va qulay elektron boshqaruvning amaliy kombinatsiyasini taklif qilishi mumkin.

Agar siz manba bo'lsangizMiniatyura to'xtatuvchisi DPN 6KAtarqatish platalari, elektr loyihalari, OEM ilovalari yoki ulgurji yetkazib berish uchun mahsulotlar,Shanghai DaDa Electric Co., Ltd.mahsulot ma'lumotlarini taqdim etishi va texnik talablaringizni muhokama qilishi mumkin.Biz bilan bog'lanishtegishli yechimni muhokama qilish uchun kerakli joriy reyting, kuchlanish, miqdor, dastur va maqsad bozori bilan. Spetsifikatsiyalar, namunalar, ommaviy buyurtmalar va loyiha talablarini muhokama qilish uchun Shanghai DaDa Electric Co., Ltd. bilan bog'laning.
