AnOqishdan himoyalangan MCCBbir muvofiqlashtirilgan yechimda an'anaviy qolipli korpusli elektron to'xtatuvchining funktsiyalarini qoldiq oqimdan himoya qilish bilan birlashtiradi. Tijorat binolari, sanoat ob'ektlari, asbob-uskunalar ishlab chiqaruvchilari va elektr pudratchilari uchun bu umumiy muammoni hal qilishi mumkin: elektr zanjirini ortiqcha yuklanish va qisqa tutashuvlardan himoya qilish va potentsial xavfli oqish oqimini aniqlash.
Kalit shunchaki ko'proq funktsiyalarga ega bo'lgan to'xtatuvchini tanlash emas. Qurilma tizim kuchlanishiga, nominal oqimga, qisqa tutashuv sharoitlariga, qutb konfiguratsiyasiga, oqish-oqim sozlamalariga, o'rnatish muhitiga va muvofiqlashtirish talablariga mos kelishi kerak. Ushbu qo'llanma texnologiya qanday ishlashini, qanday muammolarni hal qilishini va xaridorlar oqishdan himoyalangan MCCBni belgilashdan oldin nimani tekshirishlari kerakligini tushuntiradi.
Mundarija
- 1. Oqishdan himoyalangan MCCB nima?
- 2. Oqish himoyasi qanday ishlaydi?
- 3. Qaysi elektr muammolarini hal qila oladi?
- 4. Nima uchun MCCB va Oqish himoyasini birlashtirish kerak?
- 5. Oqishdan himoyalangan MCCB qayerda qo'llaniladi?
- 6. Tanlovdan oldin xaridorlar nimani tekshirishlari kerak?
- 7. Tushuntirilgan asosiy parametrlar
- 8. Oqish himoyasi bilan MCCB va alohida himoya qurilmalari
- 9. O'rnatish va texnik xizmat ko'rsatish masalalari
- 10. Shanghai DaDa Electric Co., Ltd. va qochqinlarni himoya qilish echimlari
- 11. Tez-tez so'raladigan savollar
- 12. Xulosa

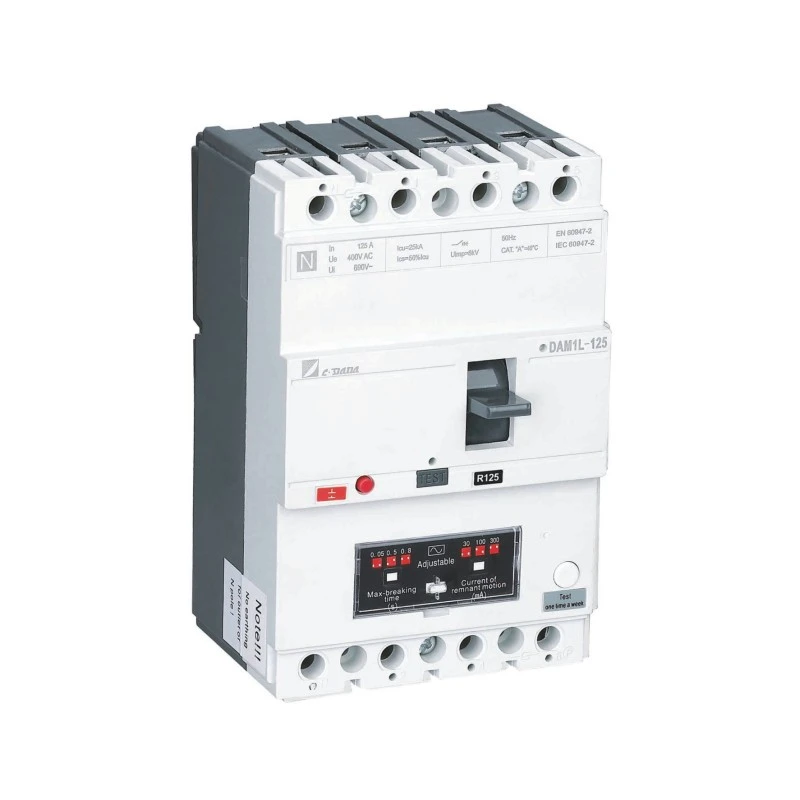

1. Oqishdan himoyalangan MCCB nima?
Odatda MCCB deb ataladigan mog'orlangan o'chirish to'xtatuvchisi past kuchlanishli elektr zanjirlarini ortiqcha yuk va qisqa tutashuv kabi sharoitlardan himoya qilish uchun mo'ljallangan. Asosiy himoya kalitidan farqli o'laroq, MCCB keng ko'lamli oqim va uzilish imkoniyatlari bo'yicha tanlanishi mumkin, bu uni tijorat va sanoat tarqatish tizimlari uchun mos qiladi.
AnOqishdan himoyalangan MCCBushbu an'anaviy himoya funktsiyalariga qoldiq oqim yoki tuproq oqishini aniqlashni qo'shadi. Anormal qochqin oqimi aniqlanganda va sozlangan ish darajasiga yetganda, himoya mexanizmi ishga tushirishni boshlashi va ta'sirlangan kontaktlarning zanglashiga olib ketishi mumkin.
Bu kombinatsiya, ayniqsa, elektr dizaynerlari keraksiz murakkab panel tartibini yaratmasdan, bir nechta himoya qatlamini talab qilganda foydalidir. Tijorat mahsulotlari integratsiyalangan MCCB-plus-qoldiq-oqim echimlari yoki mos keladigan qoldiq oqim modullari bilan birlashtirilgan MCCB sifatida mavjud. IEC 60947-2 qoldiq tokdan himoyani o'z ichiga olgan o'chirgichlarga qo'yiladigan talablarni o'z ichiga oladi, shu bilan birga ishlab chiqaruvchilar turli xil konfiguratsiyalar va sozlash diapazonlarini taqdim etishlari mumkin.
2. Oqish himoyasi qanday ishlaydi?
Sog'lom elektr pallasida chiqadigan o'tkazgichlardan o'tadigan oqim kontaktlarning zanglashiga olib keladigan oqimga mos kelishi kerak. Oqish holati, oqimning bir qismi izolyatsiyaning yomonlashishi, ulangan uskuna yoki odamning quvvatlangan qismga tegishi kabi kutilmagan yo'lni bosib o'tganda yuzaga keladi.
Oqish himoyasi ushbu nomutanosiblik bilan bog'liq qoldiq oqimni nazorat qiladi. Agar o'lchangan qoldiq oqim qurilmaning konfiguratsiya qilingan ish chegarasidan oshsa, himoya tizimi MCCB mexanizmiga o'chirish signalini yuboradi.
Mahsulot dizayniga qarab, qochqinning himoyasi sozlanishi mumkin bo'lgan qoldiq ish oqimi, vaqtni kechiktirish, sinov funksiyasi, signal ko'rsatkichi yoki boshqa monitoring funktsiyalarini ta'minlashi mumkin. MCCB oqishdan himoya qiluvchi tijorat mahsulotlari sezgirlik va kechikish sozlamalari mo'ljallangan dasturga qarab sezilarli darajada farq qilishi mumkinligini ko'rsatadi.
Nima uchun bu ortiqcha yuk himoyasidan farq qiladi?
Haddan tashqari yuk himoyasi va oqish himoyasi turli muammolarga javob beradi. Haddan tashqari yuklangan kontaktlarning zanglashiga olib kelishi mumkin, chunki juda ko'p yuklar ulangan yoki uskuna mo'ljallangan quvvatdan tashqarida ishlaydi. Biroq, qochqinning nosozliklari oqimning mo'ljallangan o'tkazuvchan yo'lidan chiqib ketishi bilan bog'liq.
Shu sababli, ortiqcha yukdan himoya qilish qobiliyatini shunchaki oshirish avtomatik ravishda mos keladigan qochqinlarni himoya qilishni ta'minlamaydi. Elektr taqsimlash tizimini loyihalashda ikkala funktsiyani alohida ko'rib chiqish kerak.
3. Qaysi elektr muammolarini hal qila oladi?
Zavodlarda, tijorat binolarida va infratuzilma loyihalarida ishlatiladigan elektr jihozlari talab qilinadigan sharoitlarda uzoq vaqt ishlashi mumkin. Namlik, chang, izolyatsiyaning qarishi, mexanik shikastlanishlar, o'rnatish xatolari va uskunaning yomonlashishi - bularning barchasi g'ayritabiiy oqim yo'llariga yordam beradi.
Shikastlangan yoki eskirgan izolyatsiya an'anaviy qisqa tutashuv kabi harakat qilmasligi mumkin bo'lgan mo'ljallanmagan oqim yo'llarini yaratishi mumkin.
Qoldiq oqim himoyasi kontaktlarning zanglashiga olib kirishini talab qiladigan qochqin holatlarini aniqlashga yordam beradi.
Himoya funktsiyalarini birlashtirish bir nechta mustaqil komponentlardan foydalanish bilan solishtirganda tartibni soddalashtirishi mumkin.
Haqiqiy himoya darajasi to'liq elektr tizimiga, qurilma konfiguratsiyasiga va o'rnatish shartlariga bog'liq. Shuning uchun oqishdan himoyalangan MCCB har bir elektr xavfi uchun universal yechim sifatida emas, balki to'g'ri ishlab chiqilgan himoya sxemasining bir qismi sifatida ko'rib chiqilishi kerak.
4. Nima uchun MCCB va Oqish himoyasini birlashtirish kerak?
Ko'pgina elektr loyihalari uchun asosiy diqqatga sazovor joy muvofiqlashtirilgan qurilma tartibida bir nechta himoya talablarini hal qilish qobiliyatidir. Bu panel maydoni, o'rnatish vaqti va tizimni muvofiqlashtirish muhim bo'lgan joyda qimmatli bo'lishi mumkin.
1. Bir nechta himoya funktsiyalari
To'g'ri sozlangan qurilma bir xil himoya arxitekturasi doirasida ortiqcha yuk, qisqa tutashuv va qoldiq oqimdan himoyani ta'minlay oladi. Bu muhandislarga oziqlantiruvchi yoki tarqatish davri uchun belgilangan himoya strategiyasini o'rnatishni osonlashtiradi.
2. Panelning yanada samarali dizayni
Integratsiyalashgan yoki bir-biriga yaqin mos keladigan himoya komponentlari alohida qurilmalar, simlar va o'rnatish tartiblariga bo'lgan ehtiyojni kamaytirishi mumkin. Qoldiq oqimidan himoyalangan MCCB ishlab chiqaruvchilari amaliy afzalliklar sifatida ixcham o'rnatish va kamaytirilgan komponent talablarini alohida ta'kidlaydilar.
3. Sozlanishi himoya
Ba'zi mahsulotlar sozlanishi mumkin bo'lgan qoldiq oqim chegaralarini va vaqtni kechiktirishni ta'minlaydi. Bu har bir dastur uchun bitta sobit sozlamaga tayanish o'rniga himoya tizimini turli sxemalarga moslashtirish imkonini beradi.
4. Tizimni rejalashtirishni osonlashtirish
Haddan tashqari yuk, qisqa tutashuv va oqish talablari birgalikda ko'rib chiqilsa, muhandislar alohida komponentlarni mustaqil tanlash o'rniga to'liq himoya strategiyasini baholashlari mumkin.
5. Oqishdan himoyalangan MCCB qayerda qo'llaniladi?
Tegishli dastur elektr dizayni, mahalliy talablar va mahsulot xususiyatlariga bog'liq. Odatda qo'llash sohalariga quyidagilar kiradi:
- Tijorat binolarni tarqatish platalari
- Sanoat elektr energiyasini taqsimlash tizimlari
- Zavod ishlab chiqarish uskunalari
- Dvigatel va mexanizmlarni oziqlantiruvchilar
- Ustaxonalar va ishlab chiqarish korxonalari
- Infratuzilma va kommunal inshootlar
- Tuproq oqishini kuzatishni talab qiluvchi elektr jihozlari
- Panel maydoni cheklangan tarqatish tizimlari
- Muvofiqlashtirilgan ortiqcha yuk, qisqa tutashuv va qoldiq oqimdan himoya qilishni talab qiladigan loyihalar
MCCBlar sanoat va tijorat tarqatishda keng qo'llaniladi, chunki ularning joriy reytinglari va uzilish qobiliyatlari odatdagi kichik tarmoqli to'xtatuvchilardan tashqari ilovalarni qamrab olishi mumkin.
6. Tanlovdan oldin xaridorlar nimani tekshirishlari kerak?
Faqat nominal amperga asoslangan qochqindan himoyalangan MCCB ni tanlash o'rnatish vaqtida muammolarni keltirib chiqarishi mumkin. Xaridorlar modelni tasdiqlashdan oldin ishlab chiqaruvchiga yoki elektrotexnika muhandisiga etarli tizim ma'lumotlarini taqdim etishlari kerak.
- Nominal oqim:Kutilayotgan uzluksiz yukni aniqlang va to'liq kontaktlarning zanglashiga olib keladigan mos keladigan oqim darajasini tanlang.
- Ishlash kuchlanishi:Tizim kuchlanishini va mahsulot mo'ljallangan AC dasturiga mos kelishini tasdiqlang.
- Qutblar soni:Tizim 3P, 4P yoki boshqa konfiguratsiyani talab qilishini tekshiring.
- Qisqa tutashuv qobiliyati:Mavjud bo'lgan nosozlik oqimini tekshiring va to'xtatuvchining tegishli uzilish darajasiga ega ekanligiga ishonch hosil qiling.
- Oqish sezgirligi:Mo'ljallangan himoya strategiyasi uchun zarur bo'lgan qoldiq ish oqimini aniqlang.
- Vaqtni kechiktirish:Yuqori yoki quyi oqim qurilmalari bilan muvofiqlashtirish uchun bir lahzali operatsiya yoki vaqtni kechiktiruvchi javob zarurligini ko'rib chiqing.
- O'rnatish shartlari:Atrof-muhit harorati, korpus, namlik, balandlik va boshqa tegishli ekologik omillarni ko'rib chiqing.
- Standartlar va sertifikatlar:Maqsadli bozorda talab qilinadigan standartlar va tasdiqlarni tasdiqlang.
7. Tushuntirilgan asosiy parametrlar
Quyidagi parametrlar turli MCCB qochqinlarni himoya qilish mahsulotlarini solishtirishda ayniqsa muhimdir.
| Parametr | Nima uchun bu muhim | Qabul qiluvchilar nimani tasdiqlashi kerak |
|---|---|---|
| Nominal oqim (In) | O'chirish to'xtatuvchisi belgilangan sharoitlarda tashish uchun mo'ljallangan joriy darajasini belgilaydi. | To'xtatuvchini elektron yuk va o'tkazgich dizayniga moslang. |
| Nominal kuchlanish (Ue) | Ilova uchun elektr ish kuchlanishini belgilaydi. | Tizim kuchlanishiga mosligini tasdiqlang. |
| Buzilish qobiliyati | Belgilangan sinov sharoitida to'xtatuvchining xavfsiz ravishda uzilishi mumkin bo'lgan nosozlik oqimini ko'rsatadi. | Mahsulot reytingini mavjud qisqa tutashuv oqimi bilan solishtiring. |
| Oqish oqimini sozlash | Oqish himoyasi ishlaydigan qoldiq oqim darajasini aniqlaydi. | Kerakli sezuvchanlik va sozlash oralig'ini tasdiqlang. |
| Vaqtni kechiktirish | Qochqindan himoya qilishni boshqa himoya vositalari bilan muvofiqlashtirishga yordam beradi. | Kerakli javob bir zumda yoki kechiktirilganligini tekshiring. |
| Polyaklar soni | Qaysi o'tkazgichlar o'chirilgan va himoyalanganligini aniqlaydi. | 3P, 4P yoki boshqa kerakli konfiguratsiyani tasdiqlang. |
| Standartlar | Mahsulotning ishlashi va sinovi uchun asos yaratadi. | Amaldagi IEC, mintaqaviy va loyiha talablarini tekshiring. |
Masalan, qoldiq oqimdan himoyalangan joriy tijorat mahsulotlari nominal oqim, qutb konfiguratsiyasi, ish kuchlanishi va uzilish qobiliyatining turli kombinatsiyalarini taklif qilishi mumkin. Ushbu spetsifikatsiyalar faqat mahsulot toifasidan emas, balki har doim haqiqiy mahsulot ma'lumotlar jadvaliga nisbatan tekshirilishi kerak.
8. Oqish himoyasi bilan MCCB va alohida himoya qurilmalari
Ham integratsiyalashgan, ham alohida himoya vositalari texnik jihatdan mos bo'lishi mumkin. Yaxshiroq konfiguratsiya loyihaning elektr arxitekturasi, makon talablari, muvofiqlashtirish strategiyasi va xaridlar afzalliklariga bog'liq.
| Mulohaza | Oqishdan himoyalangan MCCB | Alohida himoya qilish tartibi |
|---|---|---|
| Panel tartibi | Yilni tartibga solishni ta'minlashi mumkin. | Qo'shimcha o'rnatish joyini talab qilishi mumkin. |
| Simlarni ulash | Alohida himoya komponentlari orasidagi o'zaro bog'lanishni kamaytirishi mumkin. | Qo'shimcha simlar va muvofiqlashtirishni talab qilishi mumkin. |
| Himoya funktsiyalari | Kombinatsiyalangan himoya sxemasi atrofida ishlab chiqilgan. | Funktsiyalar mustaqil ravishda tanlanishi mumkin. |
| Xizmat | Kamroq alohida komponentlar tekshirishni soddalashtirishi mumkin. | Dizaynga qarab individual komponentlar alohida almashtirilishi mumkin. |
| Moslashtirish | Mavjud to'xtatuvchi va oqishdan himoya konfiguratsiyalariga bog'liq. | Turli xil qurilmalarni birlashtirib, moslashuvchanlikni taklif qilishi mumkin. |
Muhim nuqta shundaki, integratsiya avtomatik ravishda muvofiqlikni anglatmaydi. Tanlangan kombinatsiya hali ham o'rnatishning elektr talablariga javob berishi kerak.
9. O'rnatish va texnik xizmat ko'rsatish masalalari
To'g'ri o'rnatish to'g'ri to'xtatuvchini tanlash kabi muhimdir. Agar simlar, topraklama tartibi, sozlamalari yoki o'rnatish muhiti noto'g'ri bo'lsa, hatto oqishdan himoyalangan yaxshi mo'ljallangan MCCB ham mo'ljallangan ishlashni ta'minlamasligi mumkin.
Simlarni diqqat bilan tekshiring
Ishlab chiqaruvchining ulanish sxemasi va o'rnatish ko'rsatmalariga amal qiling. Faza va nol o'tkazgichlar, agar kerak bo'lsa, qoldiq oqimni aniqlash tizimi maqsadga muvofiq ishlashi uchun to'g'ri joylashtirilishi kerak.
Oqish sozlamalarini tekshiring
Mavjud bo'lgan eng past oqim oqimi sozlamalari avtomatik ravishda mos keladi deb o'ylamang. Sozlama mo'ljallangan himoya funktsiyasiga va kontaktlarning zanglashiga olib keladigan elektr xususiyatlariga mos kelishi kerak.
Selektivlikni ko'rib chiqing
Katta tarqatish tizimlarida bir nechta himoya vositalari bo'lishi mumkin. Tegishli quyi oqim xatosi o'rnatishning juda katta qismini keraksiz ravishda uzib qo'ymasligi uchun ularning operatsion xususiyatlarini birgalikda ko'rib chiqish kerak.
Funktsional testni o'tkazing
Agar mahsulot sinov funksiyasini ta'minlasa, sinov ishlab chiqaruvchi tomonidan tavsiya etilgan tartib va o'rnatish uchun qo'llaniladigan talablarga rioya qilishi kerak. Ba'zi qoldiq oqim qurilmalari sinov funktsiyalari va qo'shimcha monitoring funktsiyalarini ta'minlaydi.
10. Shanghai DaDa Electric Co., Ltd. va qochqinlarni himoya qilish echimlari
Shanghai DaDa Electric Co., Ltd. an'anaviy kontaktlarning zanglashiga olib keladigan himoyasi va oqish himoyasi birgalikda ishlashi kerak bo'lgan ilovalar uchun mo'ljallangan MCCB echimlarini taqdim etadi. Uning DAM1L seriyasi elektr tizimlari, sanoat maydonchalari va boshqa past kuchlanishli tarqatish muhitlarini qurish uchun mo'ljallangan, o'rnatilgan qoldiq tokdan himoyalangan MCCB namunasidir.
Mahsulot to'g'risidagi ma'lumotlar to'rt kutupli konstruktsiya, keng nominal oqim diapazoni va sozlanishi yerdan oqish himoyasi kabi konfiguratsiyalarni ko'rsatadi. Modelga qarab, qochqinning ish oqimi belgilangan diapazonda sozlanishi mumkin, bu himoya strategiyasini turli ilovalarga moslashtirishga imkon beradi.
Chet ellik xaridorlar, distribyutorlar, panel quruvchilar va elektr pudratchilar uchun eng foydali yondashuv kotirovka so'rashdan oldin etkazib beruvchiga loyiha talablarini taqdim etishdir. Bu mo'ljallangan konfiguratsiyada talab qilinadigan oqim darajasi, qutbning joylashuvi, oqish sozlamalari, uzilish qobiliyati va sertifikat mavjudligini aniqlashga yordam beradi.
So'rovga qo'shilishi kerak bo'lgan ma'lumotlar
- Kerakli nominal oqim
- Tizim kuchlanishi va chastotasi
- Qutblar soni
- Kerakli oqish-oqim sezgirligi
- Kechiktirilgan vaqt funksiyasi
- Kutilayotgan qisqa tutashuv oqimi yoki kerakli uzilish qobiliyati
- O'rnatish muhiti
- Maqsadli bozor va sertifikatlash talablari
- Kerakli miqdor
- OEM yoki moslashtirilgan talablar, agar mavjud bo'lsa
Ushbu tafsilotlarni boshida taqdim etish texnik aloqani yanada samaraliroq qilishi va yakuniy o'rnatishga mos kelmaydigan to'xtatuvchini tanlash xavfini kamaytirishi mumkin.
11. Tez-tez so'raladigan savollar
Oqish himoyasi mo'ljallanmagan oqim yo'lidan kelib chiqqan qoldiq tokni aniqlaydi va sozlangan ish chegarasiga yetganda to'xtatuvchining o'chirilishini boshlashi mumkin. Bu an'anaviy ortiqcha yuk va qisqa tutashuvdan himoyalanishdan boshqa holatga murojaat qiladi.
Yo'q. Oddiy MCCB haddan tashqari yuk va qisqa tutashuvdan himoya qilish kabi funktsiyalarni ta'minlaydi, oqishdan himoyalangan konfiguratsiya esa qoldiq oqimni aniqlash va himoyalashni qo'shadi.
Oqishdan himoyalanish elektr xavflarini keltirib chiqarishi mumkin bo'lgan ba'zi g'ayritabiiy oqim yo'llarini aniqlashga yordam beradi. Shu bilan birga, yong'inning oldini olish to'liq elektr o'rnatish, uskunaning holati, himoya sozlamalari va tegishli xavfsizlik choralariga bog'liq.
Har bir o'rnatish uchun mos keladigan yagona sozlama yo'q. Tegishli qiymat himoya maqsadiga, kontaktlarning zanglashiga olib keladigan xususiyatlariga, jihozlarga va tegishli elektr talablariga bog'liq. Sozlama malakali xodimlar tomonidan belgilanishi kerak.
MCCB konfiguratsiyasi odatda an'anaviy o'chirgichni himoya qilish funktsiyalari atrofida ishlab chiqilgan, ammo aniq himoya funktsiyalari muayyan model va o'chirish bloki konfiguratsiyasiga bog'liq. Har doim ishlab chiqaruvchining texnik hujjatlarini tekshiring.
IEC 60947-2 past kuchlanishli o'chirgichlar uchun muhim standart bo'lib, qoldiq tokdan himoyani o'z ichiga olgan o'chirgichlarga tegishli talablarni o'z ichiga oladi. Mintaqaviy standartlar va loyihaga xos talablar ham qo'llanilishi mumkin.
Ha, tegishli modellar sanoat taqsimoti va uskunalarni qo'llashda ularning elektr ko'rsatkichlari, himoya xususiyatlari va atrof-muhit xususiyatlari o'rnatishga mos kelganda ishlatilishi mumkin.
Kerakli oqim, kuchlanish, qutblar, uzilish quvvati, oqish-oqim sozlamalari, vaqtni kechiktirish talabi, o'rnatish shartlari, miqdor va maqsadli sertifikatlashni ta'minlang. Bu ishlab chiqaruvchiga tegishli konfiguratsiyani tavsiya qilish uchun etarli ma'lumot beradi.
12. Xulosa
Oqishdan himoyalangan MCCB elektr himoyasining ikkita muhim sohasiga qaratilgan: an'anaviy haddan tashqari oqim muhofazasi va qoldiq oqimni aniqlash. Ushbu funktsiyalarni muvofiqlashtirilgan yechimga keltirish orqali u elektr xavfsizligi, panel maydoni va tizimni muvofiqlashtirish muhim bo'lgan quvvat taqsimlash dizaynlarini soddalashtirishga yordam beradi.
Eng muhim qadam mahsulot nomidan tashqariga qarashdir. Nominal oqim, ish kuchlanishi, uzilish qobiliyati, qutb konfiguratsiyasi, qochqinning sezgirligi, vaqtni kechiktirish, o'rnatish shartlari va amaldagi standartlar ma'lum bir MCCB loyihaga mos kelishiga ta'sir qiladi.
Savdo binolari, sanoat ob'ektlari, tarqatish panellari yoki OEM ilovalari uchun oqishdan himoyalangan MCCBlarni baholovchi xaridorlar uchun to'g'ridan-to'g'ri haqiqiy elektr talablaridan kelib chiqib ishlash mos konfiguratsiyani aniqlashning eng ishonchli usuli hisoblanadi.
Oqishdan himoyalangan MCCB kerakmi?
Agar siz yangi elektr loyihasi, mavjud himoya vositalarini almashtirish yoki moslashtirilgan tarqatish yechimini ishlab chiqish uchun MCCB sotib olsangiz,Shanghai DaDa Electric Co., Ltd.kerakli texnik xususiyatlar va mahsulot konfiguratsiyasini ko'rib chiqishga yordam berishi mumkin. Tegishli yechimni muhokama qilish uchun kuchlanish, oqim, qutb raqami, qochqindan himoya qilish talablari va dastur tafsilotlarini baham ko'ring.
Mahsulot spetsifikatsiyalari, OEM talablari yoki loyiha so'rovlari uchun,Biz bilan bog'lanishelektr talablaringiz va dastur ma'lumotlari bilan.
