Oqishdan himoyalangan MCCB

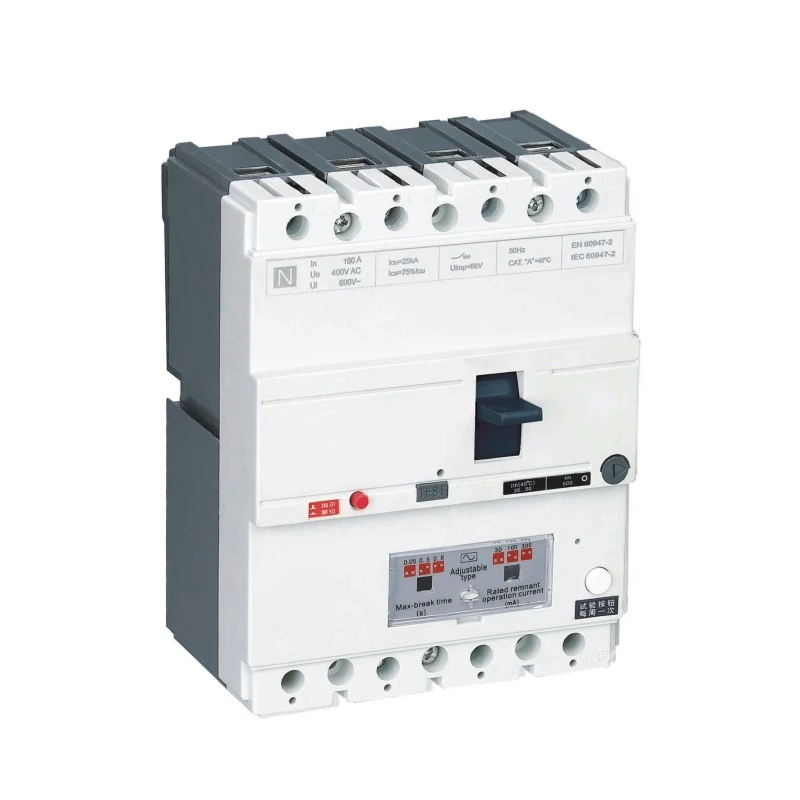

O'rnatilgan qoldiq oqim (RCD/ELCB) funksiyasiga ega, qochqindan himoyalangan CDADA DAM1L seriyali MCCB bilan elektr xavfsizligini ortiqcha yuk va qisqa tutashuvdan himoyalashdan tashqari oshiring. Professional ishlab chiqaruvchi Shanghai DADA Electric CO., LTD tomonidan xalqaro standartlarga muvofiq ishlab chiqilgan ushbu qochqin MCCB 4P yuqori samarali quvvat taqsimotini hayot va yong'inni tejaydigan yerdagi nosozliklarni aniqlash bilan birlashtiradi.

400V/415V kuchlanishida 10A dan 500A gacha boʻlgan, u sozlanishi mumkin boʻlgan qoldiq ish oqimini (30mA–1000mA) va ixtiyoriy vaqtni kechiktirishni taklif etadi, bu shaxsiy xavfsizlik (≤30mA) yoki yongʻinning oldini olish (100mA–500mA+) uchun moslashtirilgan himoyani taʼminlaydi. Ko'p fazali quvvatli elektronika bilan u bir faza ishlamay qolsa yoki kuchlanish 50V ga tushib qolsa ham ishlaydi, bu tunnellar, baland binolar, transport markazlari va sanoat korxonalari kabi muhim infratuzilmalarda tengsiz ishonchlilikni ta'minlaydi.

Asosiy spetsifikatsiyalar

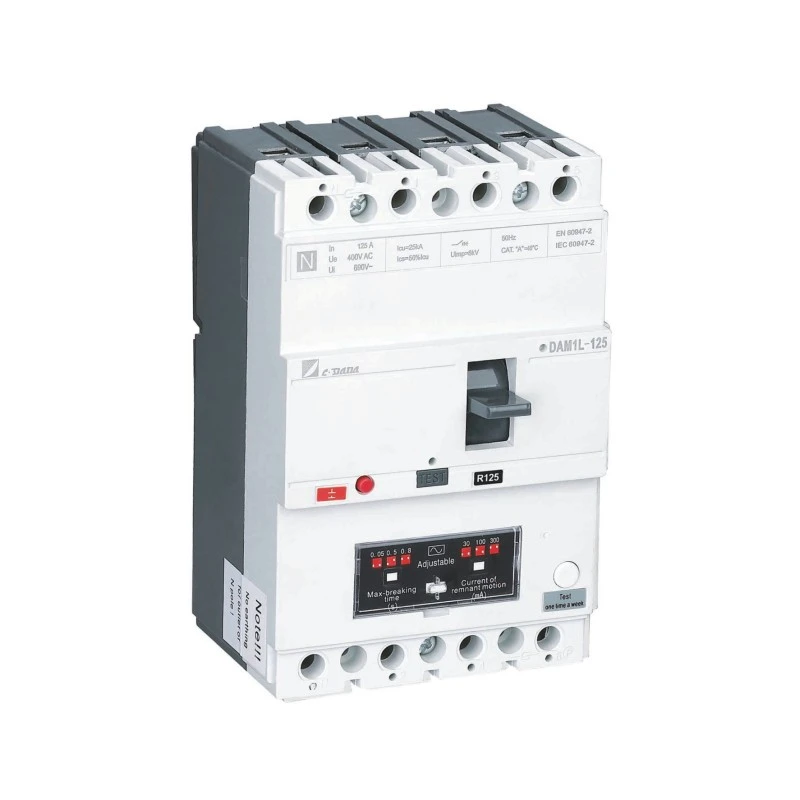

Model: DAM1L seriyasi - Yerdan qochqin MCCB (CBR tipidagi MCCB)

Qutblar: 4P (standart; 3P so'rov bo'yicha mavjud)

Nominal oqim (In): 10A - 500A

Nominal kuchlanish: 400V / 415V AC, 50Hz

Izolyatsiya kuchlanishi (Ui): 400V (≤160A), 690V (>250A)

Qoldiq oqim sozlamalari (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Sozlanishi: I△n va sayohat vaqtini joyida sozlash (bir zumda yoki kechiktirilgan)

Buzilish quvvati turlari:

B turi: Asosiy (Inm < 100A)

S turi: standart

H turi: Yuqori uzilish (>160A)

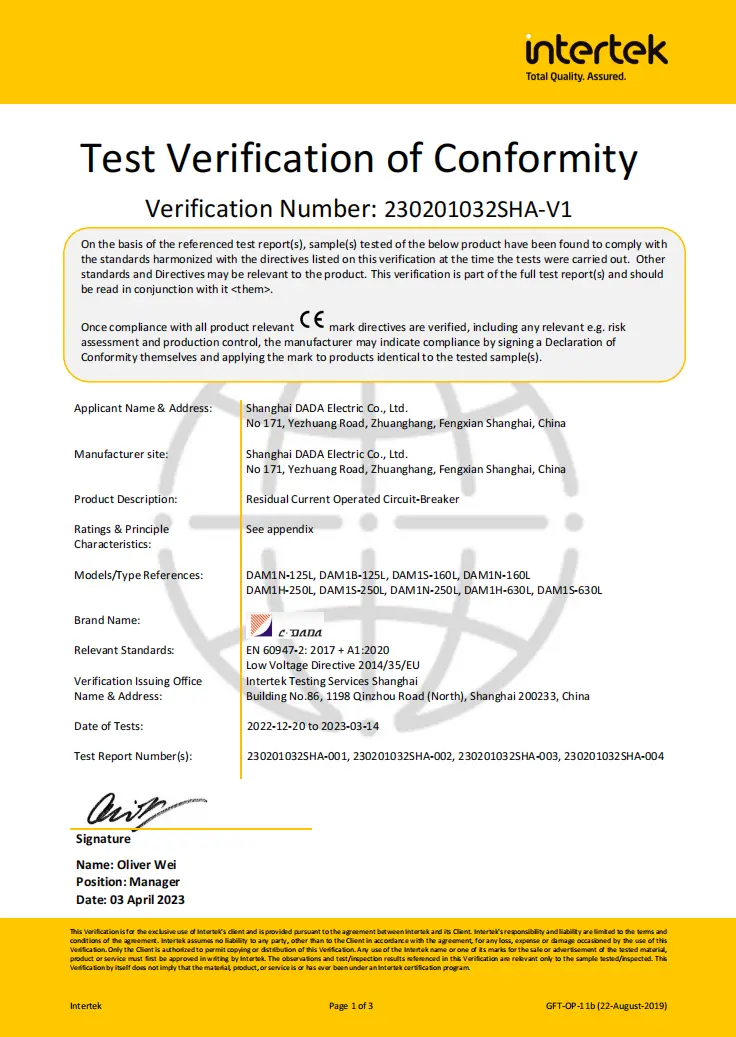

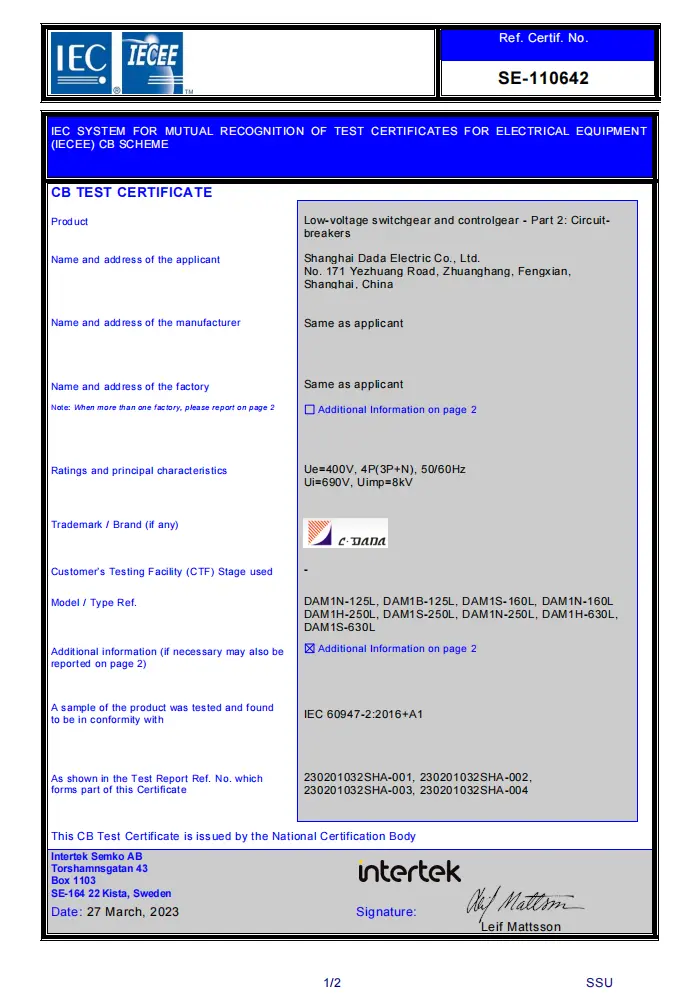

Sertifikatlar: Idoralar, CB, SEMKO

Asosiy xususiyatlar:

★ Ko'p fazali quvvatli RCD sxemasi → 50V gacha ishlaydi

★ Asosiy va yoy kontaktlarini ajrating

★ Push-to-trip test tugmasi

★ Sozlanishi magnit sozlamalari (0,8–1,0×In)

★ Kuchli EMI/RFI shovqinlarga qarshi qobiliyat

★ To'liq aksessuar diapazoni: shunt o'chirish, yordamchi/signal kontaktlari, aylanuvchi tutqich

Texnik ma'lumotlar varag'i

Tuproqdan qochqin o'chirgichlar (ELCB)

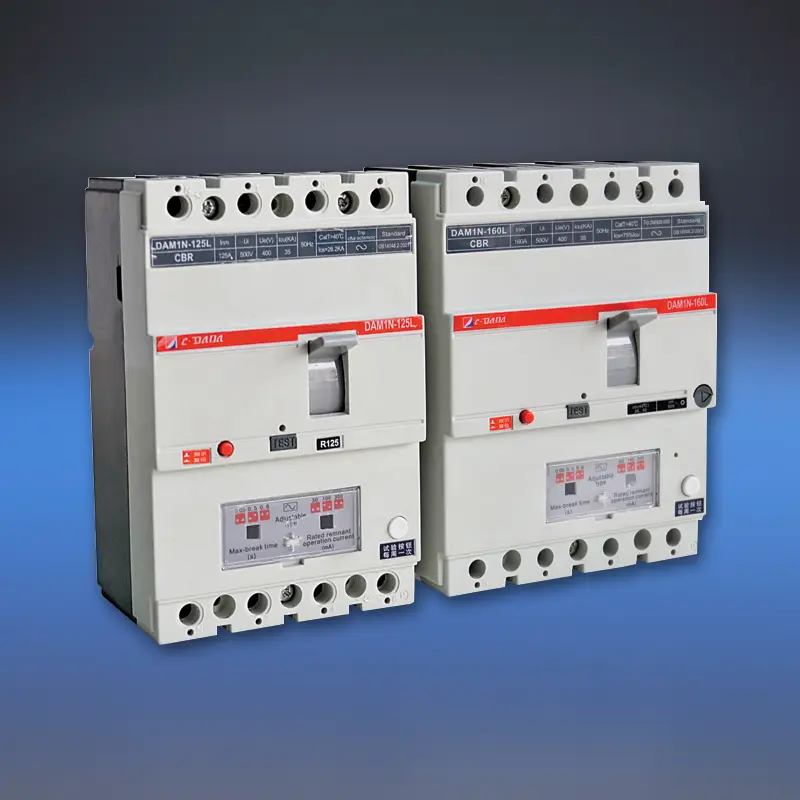

Model			DAM1-125L			DAM1-160L
Imkoniyatlarni buzish kodi			B	N	S	B	N	S
Kadr o'lchamining nominal oqimi - Inm (A)			125A			160A
Nominal oqim (40,50 yoki 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Pole soni			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(cho'qqi)/cos f (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosf			9/0,5			19/0,5
Qoldiq oqim chegarasi (mA)			100-300-500			100-300-500
Vaqtni kechiktirish (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrik xossa (V)			2500			3000
lonizatsiya masofasi (mm)			≤30/0			≤30/0
Chidamlilik	Jami tsikllar		8000			8000
	Elektr hayoti		1000			1000
	Mexanik hayot		7000			7000
Turkum (EN 60947-2/IEC 60947-2)	Asosiy sxema		A/0			A/0
	Yordamchi sxema		AC-15			AC-15
Past kuchlanishni chiqarish			√			√
Shunt chiqarish			√			√
Yordamchi aloqa			√			√
Signal aloqasi			√			√
Yordamchi kontakt va signal kontakti			√			√
Tutqichning ishlash mexanizmi			√			√
Elektr ishlash mexanizmi			√			√
Terminal qopqog'i			√			√
Fazali ajratuvchi			√			√
	Vt (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Og'irligi	Ruxsat etilgan versiya 3P/4P		-			-
	3P/4P plagin versiyasi		-			-
	3P/4P versiyasini chiqaring		-			-

Nima uchun qochqindan himoyalangan CDADA MCCB ni tanlaysiz?

★ Haqiqiy integratsiyalangan xavfsizlik

Qo'shimcha RCD modullaridan farqli o'laroq, DAM1L o'rnatilgan, zavod tomonidan sozlangan oqish himoyasiga ega - mukammal muvofiqlashtirishni ta'minlaydi va moslik muammolarini bartaraf qiladi.

★ RCD davri uchun ko'p fazali quvvat

Bir faza yo'qolgan bo'lsa, dastlabki RCDlar muvaffaqiyatsiz tugadi. CDADA dizayni himoya elektronikasini quvvatlantirish uchun barcha bosqichlardan foydalanadi, shuning uchun u hatto faza yo'qolishi yoki kuchli past kuchlanish paytida ham ishlashni davom ettiradi.

★ Bitta qurilmada ikkita himoya maqsadlari

◆ 30mA: Shaxsiy zarbadan himoya qilish uchun IEC talablariga javob beradi

◆ 100mA–1000mA: kichik, doimiy er yoriqlari natijasida izolyatsiyani buzish yong'inlarini oldini oladi

★ Haqiqiy dunyo sharoitlari uchun maydon sozlanishi

Nam muhitda (masalan, avtomobillarni yuvish, fermalarda) xavfsizlikni taʼminlashda noqulaylik tugʻdirmasligi uchun sezgirlikni va vaqtni kechiktirishni aniq sozlang.

★ Sanoat darajasidagi ishonchlilik

Yuqori sindirish qobiliyati (H-tipi), mustahkam yoy ajratish va IP20+ terminal himoyasi uni qattiq tijorat va sanoat sharoitlariga moslashtiradi.

★ Global muvofiqlik, mahalliy qiymat

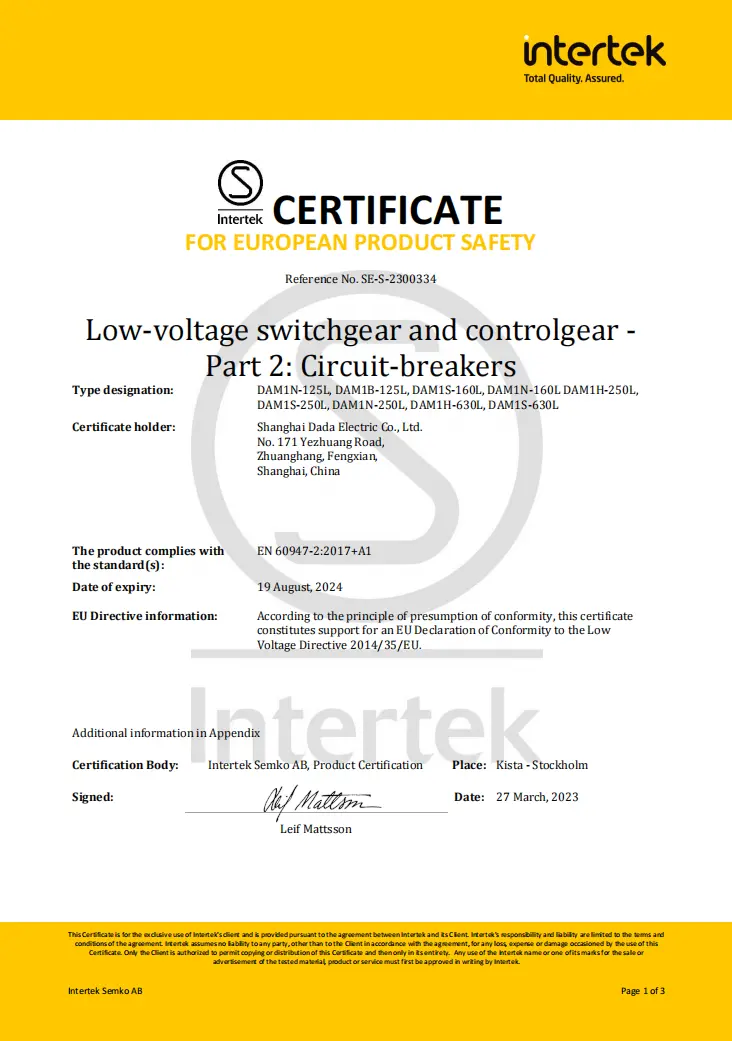

Yevropa (CE/CB), Shimoliy mamlakatlari (SEMKO) uchun sertifikatlangan – eksport loyihalari uchun ideal – ishonchli Xitoy ishlab chiqaruvchisidan raqobatbardosh narxlar.

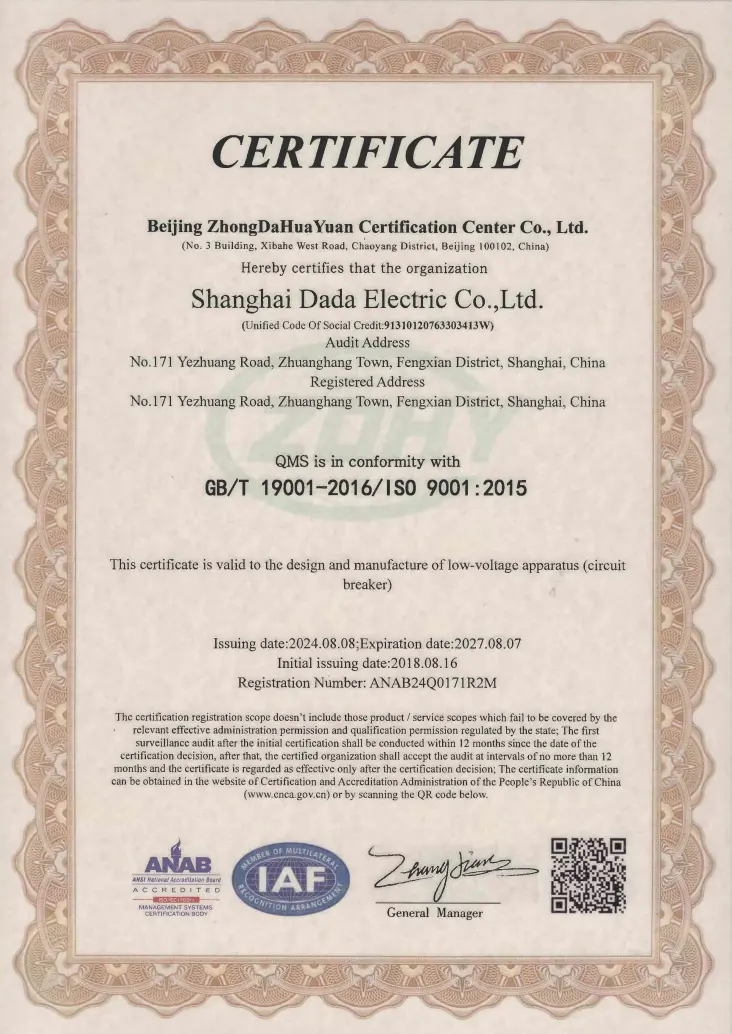

★ Bizning ishlab chiqarish korxonamiz ISO9001:2015 sifat menejmenti tizimi bo'yicha sertifikatlangan.

Oddiy ilovalar

Ko'p qavatli uy-joy: Asosiy kirish yoki pol panellari (yong'in xavfini kamaytirish uchun 300mA)

Tunnellar va metrolar: qochqinni xavfsiz aniqlashni talab qiluvchi muhim infratuzilma

Kasalxonalar va maktablar: nam joylarda 30mA himoya (laboratoriyalar, hojatxonalar)

Sanoat korxonalari: yerning buzilishi monitoringi bilan motorli oziqlantiruvchilar

Qurilish maydonchalari: xodimlarni himoya qilish bilan vaqtincha quvvat taqsimoti

TSS

1-savol: Standart MCCB va qochqindan himoyalangan MCCB o'rtasidagi farq nima?

A1: Standart MCCB faqat ortiqcha yuk va qisqa tutashuvlardan himoya qiladi. DAM1L elektr toki urishi yoki yong'inning oldini olish uchun qoldiq tokni (tuproqning oqishini) aniqlashni qo'shadi - oqim erga oqayotganda (masalan, odam yoki shikastlangan izolyatsiya orqali) o'chirish.

2-savol: Shaxsiy himoya uchun 100A MCCB RCD dan foydalanishim mumkinmi?

A2: Faqat 30mA ga o'rnatilgan bo'lsa. Nominal oqim (100A) yuk hajmini belgilaydi; qoldiq sozlamalari (I△n) xavfsizlik funksiyasini belgilaydi. Zarbadan himoya qilish uchun I△n, In dan qat'i nazar, ≤30mA bo'lishi kerak.

3-savol: Nima uchun RCD pallasida ko'p fazali quvvat kerak?

A3: Agar faqat bitta faza bilan quvvatlansa, bir fazali nosozlik oqish himoyasini o'chirib qo'yadi. CDADA ning ko'p fazali dizayni RCD ning faza yo'qolishi yoki past kuchlanish (50V gacha) paytida ham faol bo'lishini ta'minlaydi - bu xavfsizlik uzluksizligi uchun juda muhimdir.

4-savol: 4P oqish MCCB TT yoki TN-S tizimlari uchun mos keladimi?

A4: Ha—u TT, TN-S va IT tizimlari uchun moʻljallangan. 4P dizayni barcha fazalarni va neytralni buzadi, bu neytral yuqori oqimga ishonchli asoslanmagan TT tizimlari uchun zarurdir.

5-savol: Nima uchun modulli RCD + MCCB kombinatsiyalaridan ko'ra CDADA ni tanlash kerak?

A5: CDADA DAM1L quyidagilarni taklif qiladi:

● Kichikroq maydon (ikkita qurilmaga nisbatan birlashtirilgan)

● Kafolatlangan muvofiqlashtirish (mos kelmaslik xavfi yo'q)

● Kamroq xarajat va simlarning murakkabligi

● Yuqori ishonchlilik (bitta muhrlangan birlik)

● Ruxsat etilgan sezgir RCDlar bilan joyida sozlash mumkin emas
