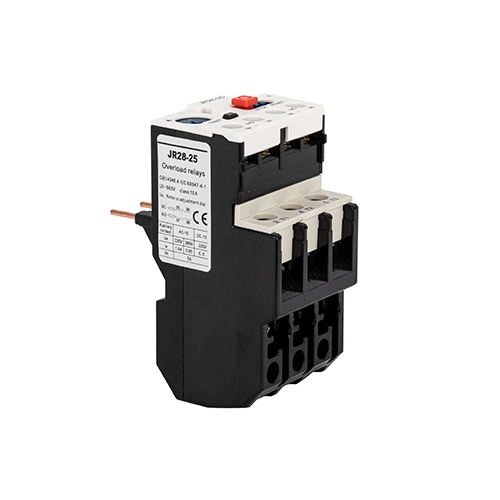

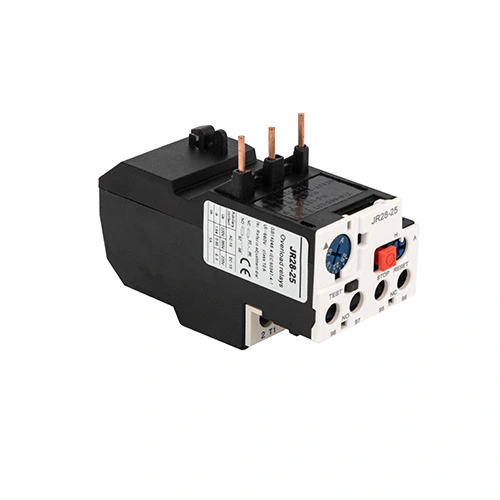

JR28 Thermal Overload Relay

Xitoyda ishonchli ishlab chiqaruvchi CDADA tomonidan ishlab chiqilgan mustahkam va aqlli himoya yechimi bo'lgan JR28 Termal Haddan tashqari yuk o'rni bilan motorlaringizni himoya qiling. CDADA D seriyali kontaktorlari (D9 dan D150 gacha) bilan uzluksiz integratsiya qilish uchun mo'ljallangan JR28 o'rni quyidagilarga qarshi keng qamrovli himoyani ta'minlaydi:

● Haddan tashqari yuklar

● Faza etishmovchiligi (bir fazani yo'qotish)

● Haddan tashqari uzoq dvigatelni ishga tushirish vaqtlari

● Rotorning uzoq muddat to‘xtab qolishi

0,1A dan 140A gacha bo'lgan keng sozlanishi oqim diapazoni bilan JR28 seriyali kichik fanatlardan tortib yirik sanoat nasoslari va kompressorlargacha bo'lgan ilovalarni qamrab oladi. Unda boshqaruv pallasini tekshirish uchun sinov tugmasi, aniq ishga tushirish indikatori, qo'lda yoki avtomatik qayta o'rnatishni tanlash va ruxsatsiz sozlashlarni oldini olish uchun muhrlangan qopqoq mavjud. Tasdiqlangan bimetalik issiqlik texnologiyasi asosida qurilgan va IEC 60947-4-1 ga mos keladigan CDADA JR28 butun dunyo bo'ylab talabchan muhitda ishonchli, texnik xizmat ko'rsatish uchun qulay vosita himoyasini ta'minlaydi.

Asosiy spetsifikatsiyalar

Seriya: JR28 termal ortiqcha yuk o'rni

Brend: CDADA | Ishlab chiqaruvchi: Shanghai DADA Electric CO.,LTD

Moslik: D9, D12, D18 … D150 gacha kontaktorlar uchun moʻljallangan (LC1-D/F seriyali)

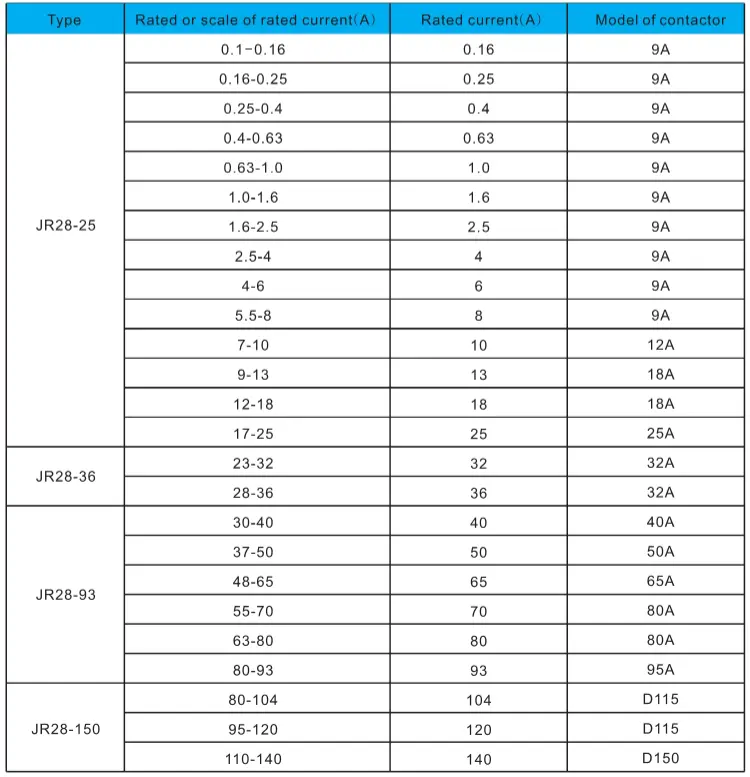

Nominal oqim diapazoni: 0,1A - 140A (bir nechta modellar: JR28-25, JR28-36, JR28-93, JR28-150 va boshqalar)

Qutblar: 3 qutbli (barcha fazalarni nomutanosiblik uchun kuzatib boradi)

Himoya funktsiyalari:

★ Termik ortiqcha yuk

★ Faza nosozliklarini aniqlash

★ Uzoq boshlanish vaqtini kuzatish

★ Rotor to'xtash joyini himoya qilish

Qayta tiklash rejimi: qo'lda yoki avtomatik (selektor tugmasi orqali)

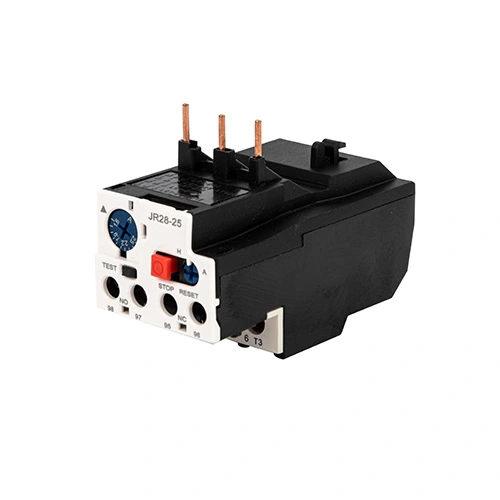

Sinov tugmasi: Safarni simulyatsiya qiladi - NO va NC yordamchi kontaktlarini faollashtiradi

To'xtatish tugmasi: faqat NC kontaktini ochadi (favqulodda signalizatsiya uchun)

Safar ko'rsatkichi: Vizual bayroq o'chirilgan holatni ko'rsatadi

Sozlash qulfi: Qopqoqni o'zgartirishdan himoyalangan ishlash uchun muhrlash mumkin

Yordamchi kontaktlar: standart 1NO + 1NC (signallar, PLC qayta aloqa yoki blokirovkalar uchun)

O'rnatish: to'g'ridan-to'g'ri mos keluvchi CDADA kontaktorlariga o'rnatiladigan dizayn

Sertifikatlash: IEC/EN 60947-4-1 ga mos keladi (CE hujjatlari mavjud)

Nima uchun CDADA JR28 termal ortiqcha yuk rölesini tanlaysiz?

★  Keng joriy qamrov

0,1A dan 140A gacha - fraksiyonel HP motorlaridan 110kVt+ sanoat drayverlarigacha bo'lgan hamma narsani qo'llab-quvvatlaydi.

★ D-seriyali kontaktorlar bilan to'liq moslik

D9 dan D150 gacha mos ravishda ishlab chiqilgan — mukammal mexanik va termal muvofiqlashtirishni ta'minlaydi.

★ Kengaytirilgan diagnostika xususiyatlari

★ TEST tugmasi quvvat uzilishlarisiz boshqaruv simlarini tekshiradi

★ STOP tugmasi tashqi signalizatsiyani yoqadi

★ Safar indikatori muammolarni bartaraf etishni tezlashtiradi

★ Sanoat darajasidagi ishonchlilik

Haqiqiy bimetalik termal mexanizm (elektron emas) - EMI, kuchlanishning ko'tarilishi va dasturiy ta'minotdagi nosozliklarga qarshi.

★ Xavfsizlik va muvofiqlikka tayyor

Yopiladigan qopqoq ISO, Idoralar va qulflangan sozlamalar uchun zavod auditi talablariga javob beradi.

★ tejamkor himoya

Dvigatelning ishdan chiqishini oldini oladi, ishlamay qolish vaqtini qisqartiradi va uskunaning ishlash muddatini uzaytiradi - OEM va tizim integratorlari uchun ideal.

★ Qadoqlash tafsilotlari mahsulotga qarab farq qiladi. Biz ushbu ma'lumotni kotirovkalar va qadoqlash ro'yxatlarimizda taqdim etamiz. Standart eksport kartonlari optimal palletizatsiya va konteynerni yuklash uchun mo'ljallangan.

Oddiy ilovalar

★ Dvigatelni ishga tushirish moslamalari: nasoslar, fanatlar, konveyerlar uchun kontaktorlar bilan bog'langan

★ HVAC tizimlari: sovutgichlar, sovutish minoralari, havo ishlov beruvchilari

★ Suv va oqava suvlar: suv osti va markazdan qochma nasoslar

★ Ishlab chiqarish: Mikserlar, ekstruderlar, qadoqlash liniyalari

★ Tog'-kon va qurilish: maydalagichlar, ko'targichlar, ventilyatsiya fanatlari

Tez-tez so'raladigan savollar

1-savol: JR28 va LRD seriyalari o'rtasidagi farq nima?

A1: Ikkalasi ham CDADA dan termal ortiqcha yuk o'rni. JR28 seriyali yuqori oqimlarni (140A gacha) qo'llab-quvvatlaydi va kattaroq kontaktorlar uchun mo'ljallangan (D150 gacha), LRD odatda pastroq diapazonlarni (~ 104A gacha) qamrab oladi. Funktsional jihatdan ular shunga o'xshash himoyani taklif qiladilar, ammo JR28 og'ir sanoatda foydalanish uchun optimallashtirilgan.

2-savol: JR28 termal haddan tashqari yuk relayini CDADA bo'lmagan kontaktorlar bilan ishlata olamanmi?

A2: Ba'zi hollarda mumkin bo'lsa-da, optimal ishlash va kafolatni qo'llab-quvvatlash CDADA D seriyali kontaktorlari (D9–D150) bilan bog'lashni talab qiladi. Mexanik moslama, issiqlik tarqalishi va muvofiqlashtirish egri chiziqlari tizim sifatida tasdiqlangan.

3-savol: JR28 da faza nosozliklaridan himoyalanish qanday ishlaydi?

A3: Agar bir faza yo'qolsa, qolgan ikkita o'tkazgich muvozanatsiz oqimga ega bo'lib, bimetalik chiziqlardagi assimetrik isitishga olib keladi. JR28 bu nomutanosiblikni aniqlaydi va odatdagi ortiqcha yukdan ko'ra tezroq ishga tushadi, bu esa vosita o'rashining shikastlanishini oldini oladi.

4-savol: Qo'lda tiklash avtomatik tiklashdan xavfsizroqmi?

A4: Ha - muhim tizimlar uchun. Qo'lda tiklash operatorni qayta ishga tushirishdan oldin nosozlikni tekshirishga va bartaraf etishga majbur qiladi. Avtomatik qayta o'rnatish doimiylik ustuvor bo'lgan (masalan, sovutish nasoslari) qarovsiz yoki masofaviy uskunalar uchun javob beradi.

5-savol: Nima uchun global brendlardan CDADA JR28 ni tanlash kerak?

A5: CDADA taklif qiladi:

● Yuqori aniqlikdagi haqiqiy termal differentsial mexanizm

● D9–D150 kontaktorlari bilan to'liq moslik — ulash va o'ynash ishonchliligi

● Bir ixcham blokda funksiyalarni sinab ko'ring, to'xtating, qayta o'rnating va muhrlang

● Idoralar standartiga mos sifat bilan raqobatbardosh narxlash

● Global mijozlar uchun tezkor texnik yordam va ingliz tilidagi hujjatlar
