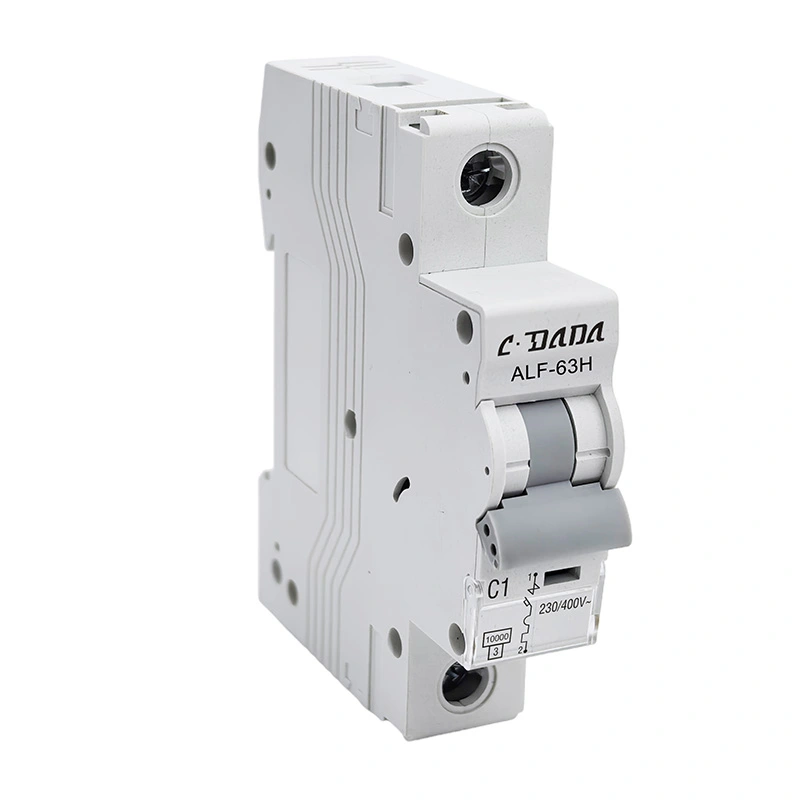

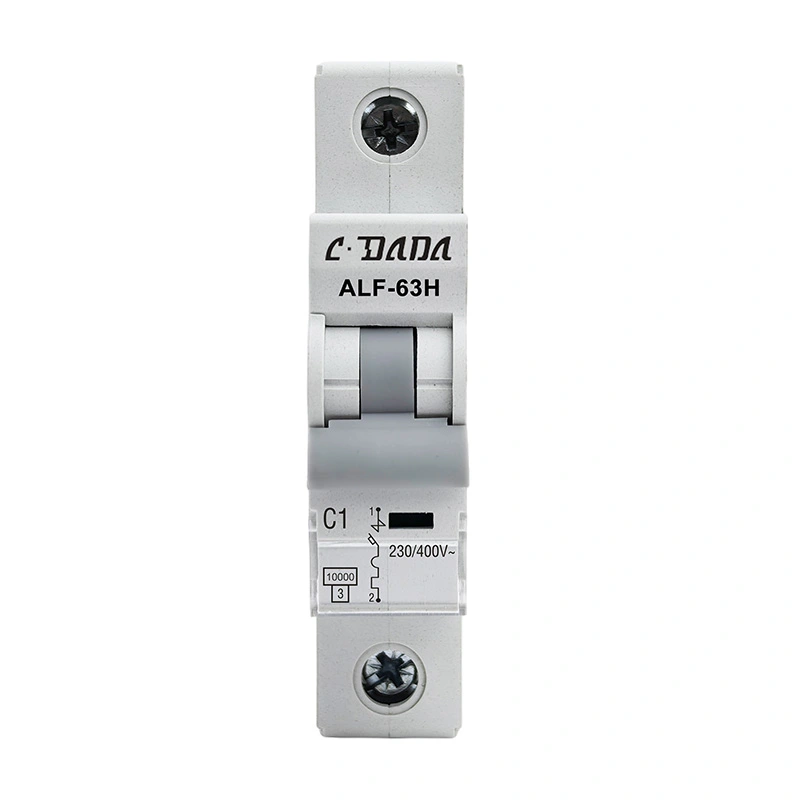

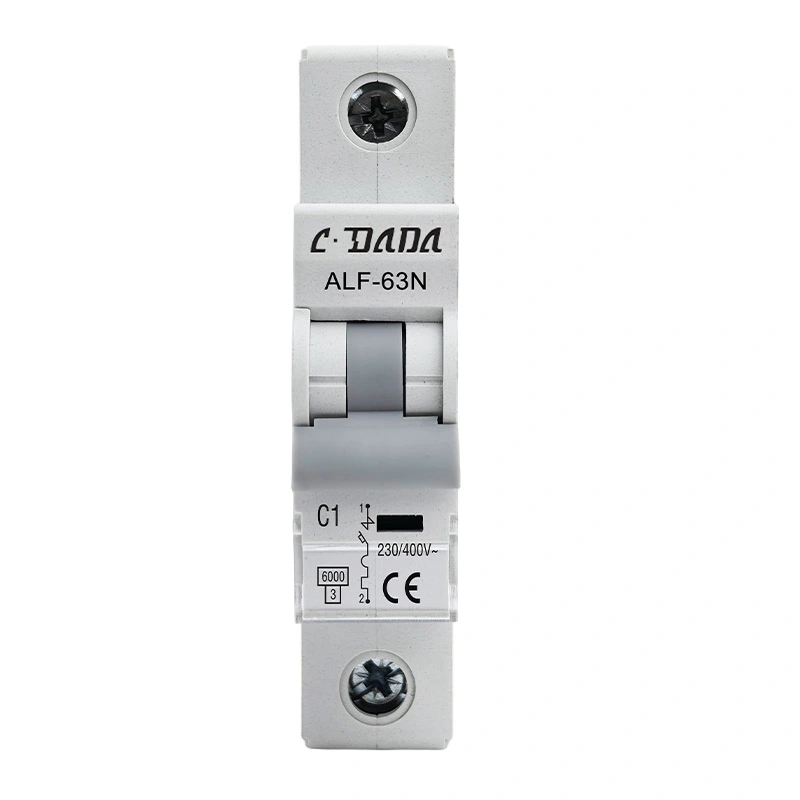

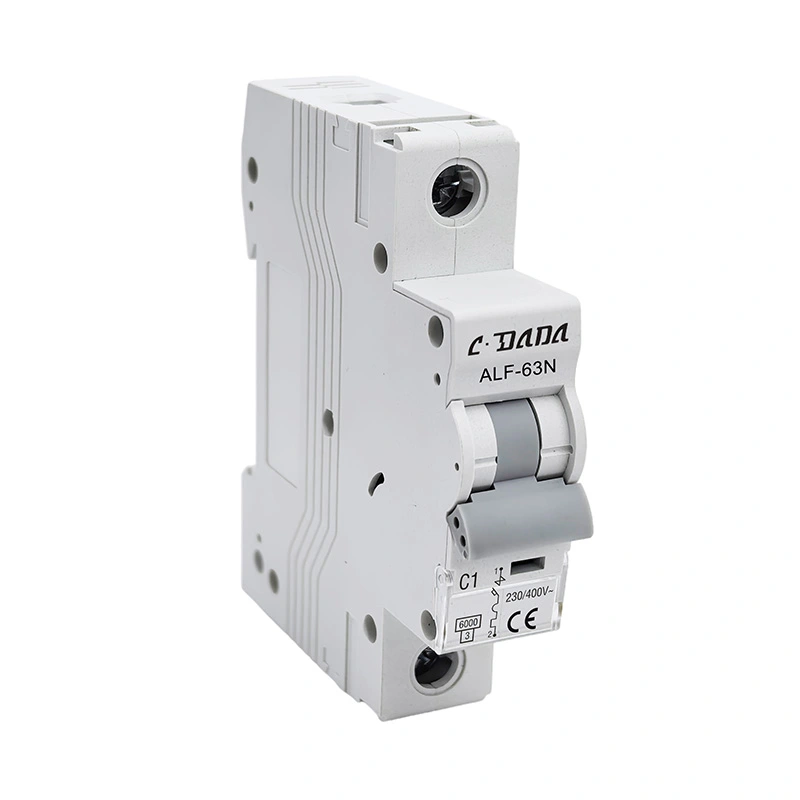

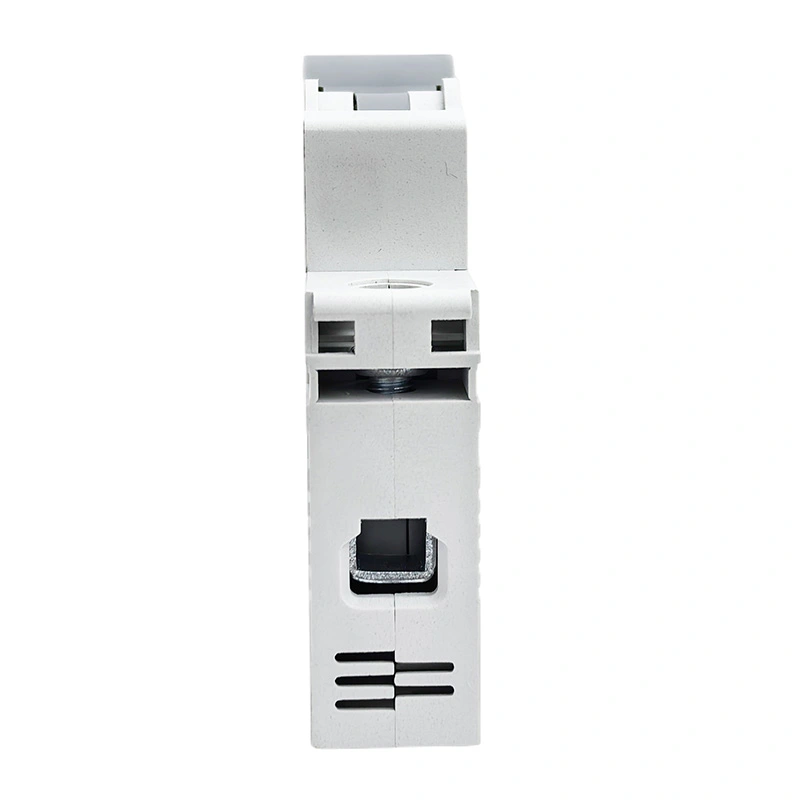

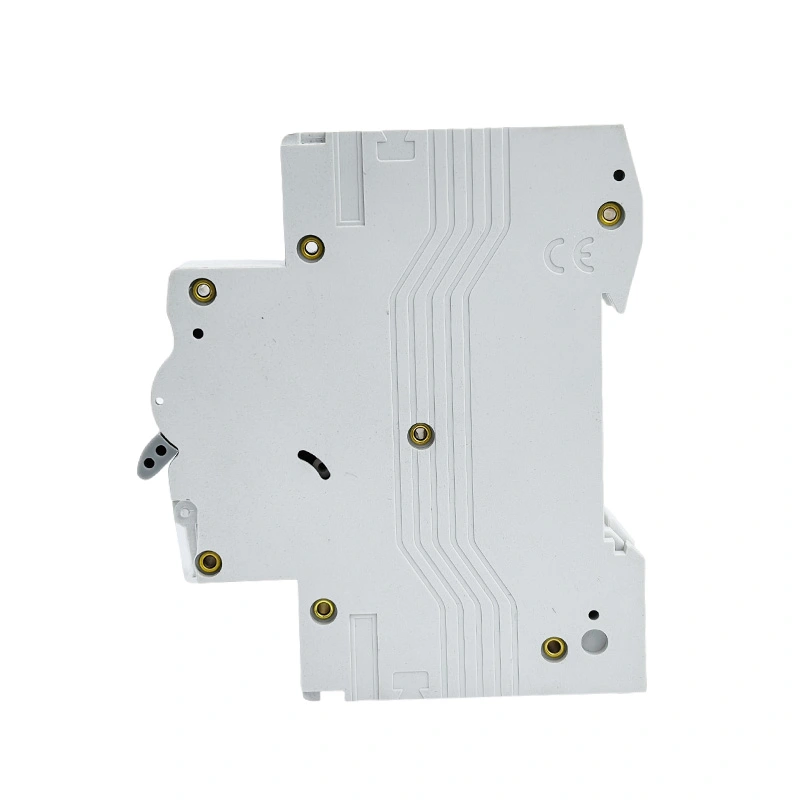

6KA 10kA miniatyura o'chirgich

ALF-63N/H seriyali yuqori uzilishli 6KA 10kA miniatyura o'chirgich (MCB), IEC60898 standartiga mos keladi, MCB ishonchli ishlash, aniq himoya funktsiyasi, qisqa bo'shatish vaqti va yuqori uzilish qobiliyati, kichik hajmli xususiyatlarga ega. U kontaktorlar, kommutatorlar va elektr qurilmalarni haddan tashqari yuklashda keng qo'llaniladi.

CDADA bilan bog'laning va bizni ishlab chiqaruvchi sifatida tanlang, biz OEM / ODM xizmatlarini taklif qilishimiz mumkin.

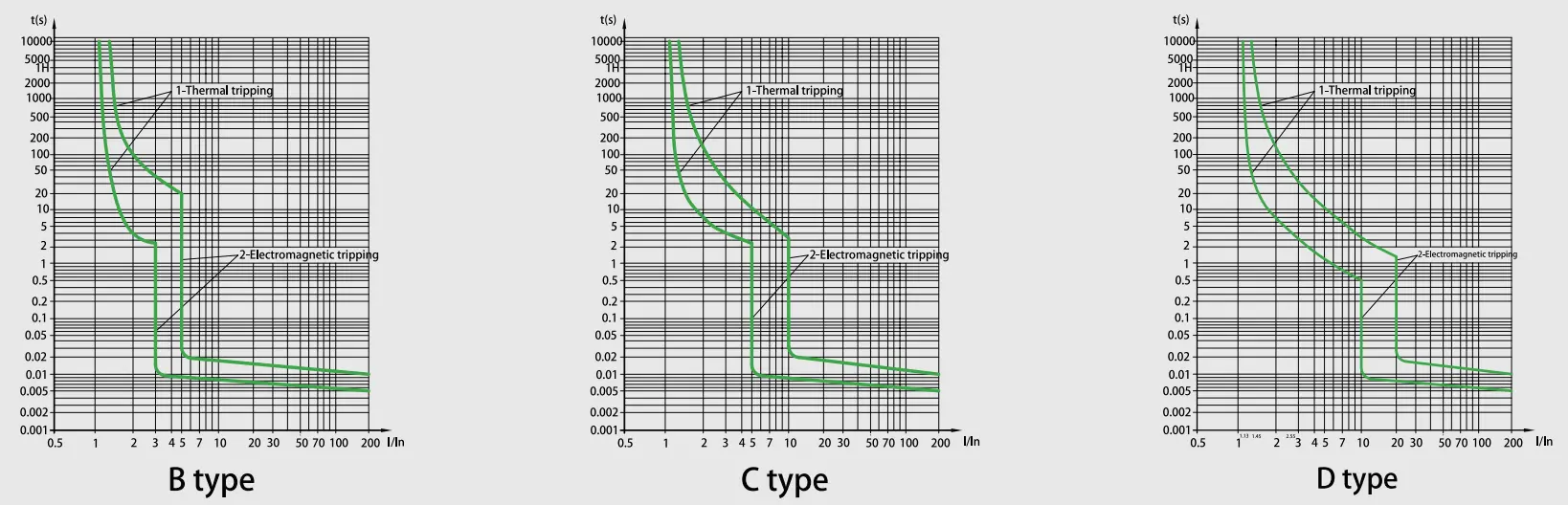

Xarakteristik egri chiziq

Texnik spetsifikatsiya

ALF-63N/H seriyali 6KA 10kA miniatyura o'chirgich
Standart	EN/IEC60898-1
Buzilish qobiliyati (kA)	6,10
Himoya	Haddan tashqari yuk va qisqa tutashuvga qarshi
Nominal oqim(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominal kuchlanish (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nominal impulsga chidamli kuchlanish Uimp (kV)	4
Nominal izolyatsiya kuchlanishi Ui(V)	500
Energiyani cheklovchi kassa	3
Atrof-muhit harorati (℃)	-25~+40,Maks.95%namlik
Termal ish chegarasi	1.13xln. Bir soat ichida o'chmaydi
	Bir soat ichida 1,45xIn Tripping
Magnit ish	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Qutblar soni	1P,1P+N,2P,3P,3P+N va 4P
Sayohat turi	Termal/magnit chiqarish
Terminal quvvati	16 mm² moslashuvchan yoki 25 mm² qattiq, 25A reytinggacha
	25 mm² moslashuvchan yoki 35 mm² qattiq 32A dan 63A gacha
Himoya darajasi	IP20
O'rnatish	35 mm DIN relsga o'rnatish
Kengligi	Bir qutb uchun 17,8 mm

O'chirish to'xtatuvchisini chiqarish xarakteristikasi

YO'Q.	Chiqarishning nominal oqimi (A)	Dastlabki holat	Sinov oqimi	Belgilangan vaqt	Olingan natija	Izohlar
1	1-63	sovuq holat	1,13 dyuym	t≤1h	Sayohatsiz
2	1-63	oldingi testda	1,45 mln	t<1s	sayohat	5 soniya ichida doimiy ravishda belgilangan qiymatgacha oqimni sozlash
3	In≤32	sovuq holat	2,55 dyuym	1s	sayohat
	>32 da
4	1-63	sovuq holat	3in	t≤0,1s	Sayohatsiz	B turi
			5in	t<0,1s	sayohat	B turi
			5In 10ln	t≤0,1s	Sayohatsiz	C turi
			10 dyuym	t<0,1s	sayohat	C turi
			20 mln	t≤0,1s	Sayohatsiz	D turi
				t<0,1s	sayohat	D turi

Chidamlilik (operatsiyalar)

Turkum	Operatsion davrlari	Ishlash chastotasi	Nominal oqim
Elektr chidamliligi	4000	240/soat	1-32
		120/soat	40-63
Mexanik chidamlilik	10000	240/soat	1-63

Xususiyatlari

★ Ultra yuqori qisqa tutashuvni uzish qobiliyati

Ilg'or yoyni nazorat qilish texnologiyasi sanoat standartlariga nisbatan yuqori uzilish qobiliyatiga erishadi, ekstremal nosozlik sharoitida sanoat darajasidagi elektr tizimlari uchun ishonchli himoyani ta'minlaydi.

★ Ikki rejimli ulanish interfeysi

Integratsiyalashgan gibrid terminal dizayni qattiq shina o'rnatishni va moslashuvchan kabelni mahkamlashni qo'llab-quvvatlaydi, bu esa o'rnatish vaqtini 40% ga qisqartirish bilan birga turli xil o'rnatish stsenariylariga asbobsiz moslashish imkonini beradi.

★ Uzoq umr ko'rish uchun energiyani saqlash mexanizmi

10 000 mexanik tsiklga chidamlilik bilan ishlaydigan bahorda ishlaydigan operatsion tizim, eskirishni qoplash texnologiyasi

★ Kengaytirilgan kompozit korpus

Shuhratni to'xtatuvchi, issiqlikka chidamli va impuls o'tkazmaydigan xususiyatlarga ega bo'lgan nosozliklar uchun o'rnatilgan yoyni o'chirish kameralari.

★ Dinamik oqimni cheklovchi topologiya

Aqlli energiya o'tkazmasini bostirish eng yuqori nosozlik oqimlarini 65-80% ga kamaytiradi, bu esa tizimning umumiy xarajatlarini 30% kamaytirish potentsiali bilan quyi oqimdagi qurilma spetsifikatsiyasini optimallashtirish imkonini beradi.

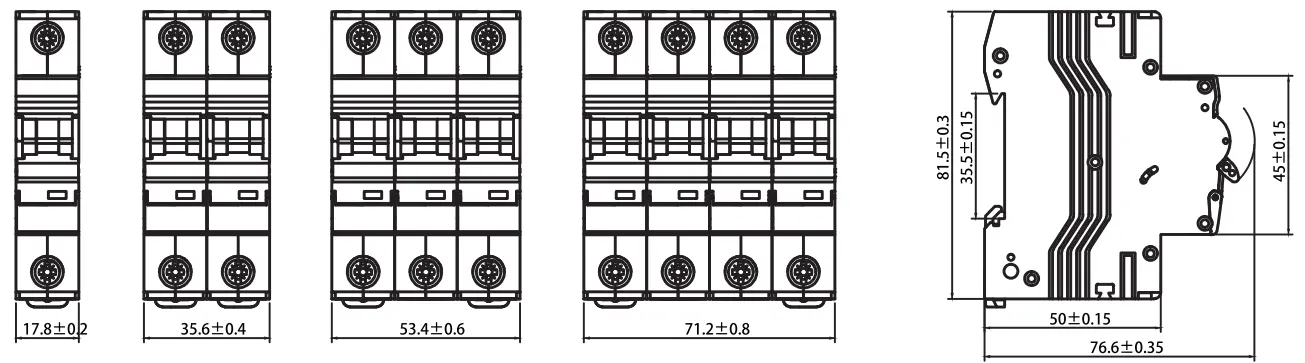

Kontur o'lchamlari

Ilova stsenariylari

★ Uy-joy: uy xavfsizligi uchun iste'molchi birliklari va tarqatish platalari.

★ Sanoat: kontaktorlar, kommutatorlar va og'ir elektr qurilmalarni himoya qilish.

★ Tijorat: Yuqori darajadagi ishonchlilikni talab qiluvchi ofis binolari va savdo markazlari.

Sifat nazorati va standart sinov

★ Har bir CDADA MCB IEC60898-1 ga muvofiqligini ta'minlash uchun qattiq sinovdan o'tadi:

★ Termal o'chirish testi: 1,13 dyuym (sayohatsiz) va 1,45 dyuym (1 soat ichida sayohat) da tasdiqlangan.

★ Magnit o'chirish testi: B, C va D xarakteristikalari uchun aniq chiqarish testi.

★ Elektr chidamliligi: 4000 ish tsikli uchun sinovdan o'tgan.

★ Mexanik chidamlilik: 10 000 tsikl uchun tasdiqlangan.

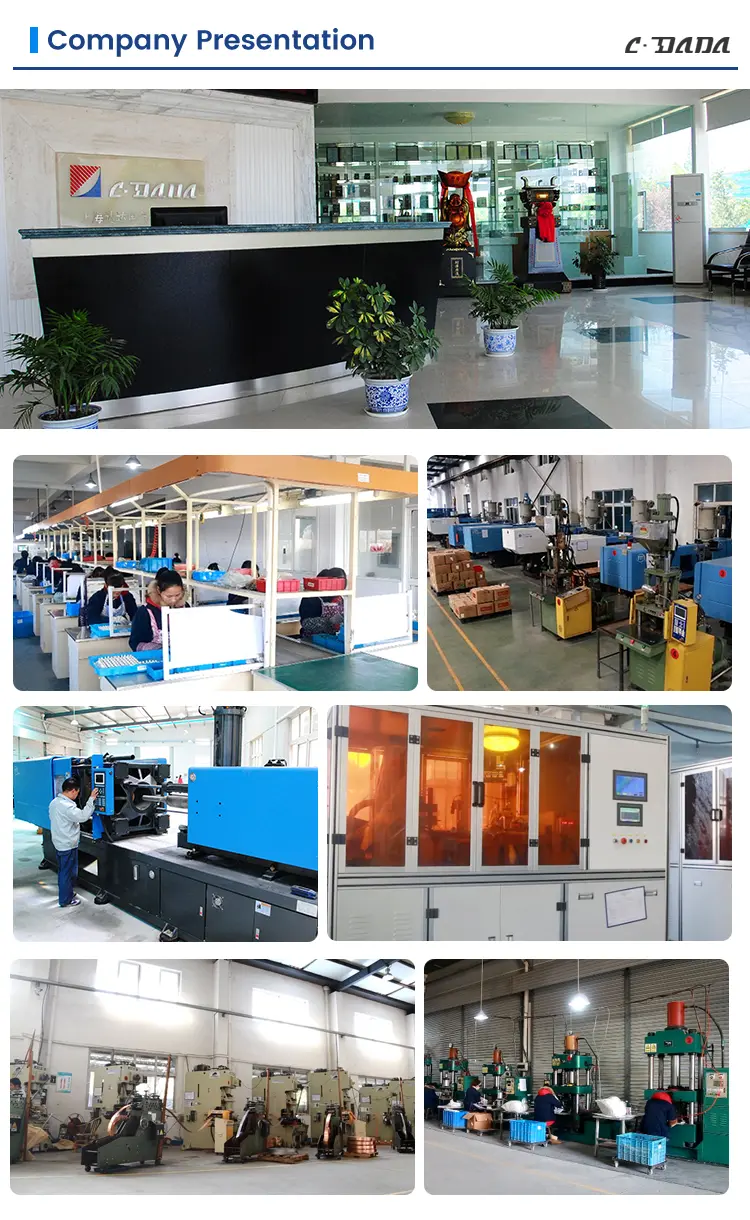

Zavod kuchi va qo'llab-quvvatlash

Shanghai DADA Electric Co., Ltd ilg'or ishlab chiqarish liniyalari va professional muhandislik jamoasi bilan etakchi ishlab chiqaruvchi hisoblanadi. Biz taqdim etamiz:

★ Global brendlar uchun moslashtirilgan OEM / ODM xizmatlari.

★ nol nuqsonsiz yetkazib berishni ta'minlash uchun eng zamonaviy sinov uskunalari.

★ Global logistika yordami: mahsulotlar mukammal holatda kelishini ta'minlash uchun dengiz va havo yuklari uchun optimallashtirilgan qadoqlash.
