O'chirish to'xtatuvchining ishlash printsipi qanday?

A ning ishlash printsipielektron to'sarmonitoring, hukm qilish va ijro etishning asosiy mantiqi atrofida aylanadi. O'rnatilgan o'chirish mexanizmi va yoyni o'chirish tizimi orqali u oddiy kontaktlarning zanglashiga olib, uzilishini nazorat qiladi va noto'g'ri kontaktlarning zanglashiga olib keladi. Xususan, uni oddiy ish rejimiga va nosozlikdan himoya qilish rejimiga bo'lish mumkin. Yoyni o'chirish tizimi ishonchli o'chirishni ta'minlaydigan muhim yordamchi mexanizmdir.

Elektr zanjirida haddan tashqari yuklanish, qisqa tutashuv yoki past kuchlanish kabi nosozliklar yuzaga kelganda, o'rnatilgan o'chirish bloki qulfni ochish uchun qulflash mexanizmini ishga tushiradi va avtomatik o'chirishga erishadi. Turli nosozliklar turli o'chirish tamoyillariga mos keladi:

Haddan tashqari yukdan himoya qilish (termal o'chirish printsipi)

Asosiy komponent: Bimetalik chiziq (bir-biriga bosilgan sezilarli darajada farq qiluvchi issiqlik kengayish koeffitsientlari bo'lgan ikkita metall plitalardan yasalgan).

Ish mantig'i: O'chirish haddan tashqari yuklanganda, oqim doimiy ravishda nominal qiymatdan oshib ketadi, bu esa bimetalik chiziqning egilishiga va issiqlik tufayli deformatsiyalanishiga olib keladi. Deformatsiya chegaraga yetganda, qulfni ochish uchun qulflash mexanizmini itarib yuboradi va harakatlanuvchi kontakt buloq ta'sirida kontaktlarning zanglashiga olib keladi.

Xususiyatlari: Kechiktirilgan harakat; qisqa muddatli ortiqcha yuklanishlar (masalan, dvigatelni ishga tushirish) noto'g'ri qo'zg'alishdan qochib, qo'zg'alishni keltirib chiqarmaydi.

Qisqa tutashuvdan himoya qilish (elektromagnit o'chirish printsipi)

Asosiy komponent: elektromagnit lasan (temir yadro atrofida o'ralgan).

Operatsion mantiq: Qisqa tutashuv sodir bo'lganda, oqim bir zumda nominal qiymatdan o'nlab yoki hatto yuzlab marta ko'tariladi. Elektromagnit lasan kuchli elektromagnit kuch hosil qiladi, qulflash mexanizmiga zarba berish uchun temir yadroni o'ziga tortadi va kontaktlarning zanglashiga olib keladi.

Xususiyatlari: Millisoniya darajasidagi tezkor harakat, juda qisqa vaqt ichida kontaktlarning zanglashiga olib, uskunaning yoyi kuyishi yoki yong'inga olib kelishining oldini oladi.

Past kuchlanish/kuchlanishni yo'qotishdan himoya qilish (past kuchlanishni o'chirish printsipi)

Asosiy komponent: kuchlanishni kuzatish uchun kontaktlarning zanglashiga olib parallel ravishda ulangan past kuchlanish o'chirish bobini.

Ishlash mantig'i: kuchlanish nominal qiymatning taxminan 70% dan pastga tushganda yoki butunlay yo'qolganda, qo'zg'alish bobinining elektromagnit kuchi yo'qoladi va temir yadro, bahor ta'sirida, qulfni ochish uchun qulflash mexanizmini ishga tushiradi, kontaktlarning zanglashiga olib keladi.

Funktsiya: past kuchlanish ostida uskunaning g'ayritabiiy ishlashi va shikastlanishining oldini oladi va quvvat tiklanganda uskunaning to'satdan ishga tushishi natijasida yuzaga keladigan xavfsizlik xavfini oldini oladi.

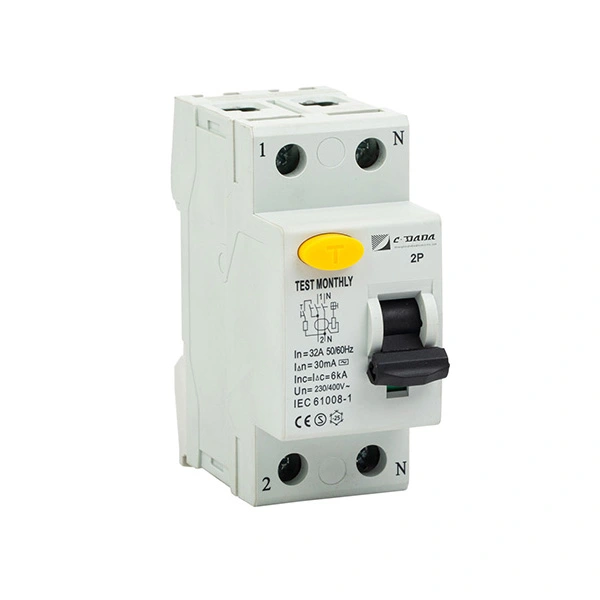

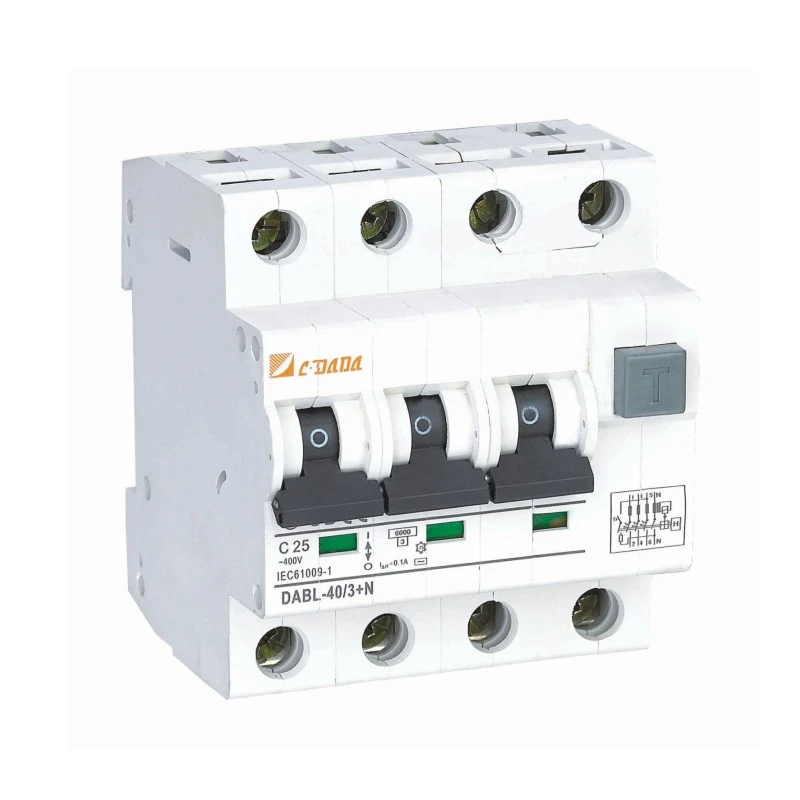

Oqishdan himoya qilish (qoldiq oqimdan himoya qilish printsipi)

Asosiy komponent: nol ketma-ketlikdagi oqim transformatori.

Ishlash mantig'i: Oddiy sharoitlarda faza va neytral chiziqlardagi oqimlar kattalikda teng va yo'nalishda qarama-qarshidir. Transformator yadrosidagi magnit oqim bir-birini bekor qiladi, natijada induksiyali oqim chiqmaydi. Oqish sodir bo'lganda (masalan, elektr toki urishi) erdan bir oz oqim yo'qoladi, bu ikki fazali oqimlarda muvozanatni keltirib chiqaradi. Transformator qo'zg'atilgan signalni ishlab chiqaradi, bu esa o'chirish blokini ishga tushiradi.

Xususiyatlari: Past ish chegarasi (odatda 30mA), shaxsiy xavfsizlikni birinchi o'ringa qo'yadi.
